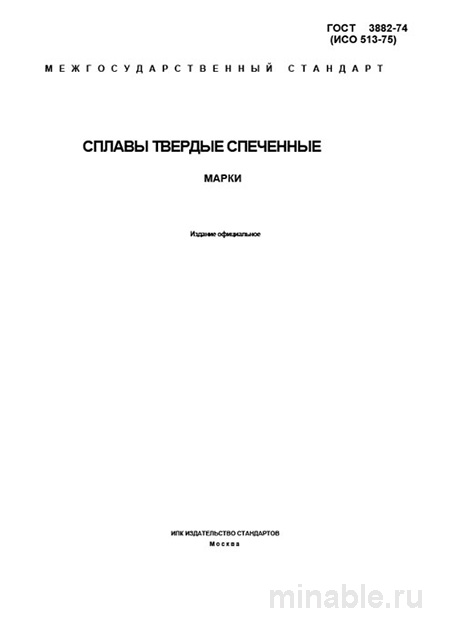

Сломанный резец на станке — это не просто замена пластины, это остановка линии и простой, который съедает прибыль быстрее, чем кажется. ГОСТ 3882-74 сплавы твердые спеченные марки свойства цена контроля — документ, который разделяет эффективную работу и убытки. Стандарт регламентирует химический состав и физико-механические свойства твердых сплавов для режущего, бурового и штамповочного инструмента. Как технолог с 15-летним стажем в машиностроении, утверждаю: экономия на материале здесь выходит боком. Цена контроля партии пластин окупается отсутствием брака деталей.
Документ классифицирует сплавы по группам: вольфрам-кобальтовые (ВК), титано-вольфрам-кобальтовые (ТК) и титано-тантало-вольфрам-кобальтовые (ТТК). Ключевое слово — «спеченные». Это не литье, а порошковая металлургия. Честно говоря, многие путают марки, заказывая ВК8 для стали, где нужен ТК. Ошибка в выборе марки ведет к выкрашиванию кромки за минуты.
Вот в чём загвоздка: стандарт нормирует свойства для стандартных образцов. Реальная прочность готовой пластины сложной формы будет ниже из-за концентраторов напряжений. По практике, 80% проблем с инструментом возникает из-за несоответствия марки задачи, а не из-за брака производителя. Игнорировать ГОСТ — значит работать вслепую. А в металлообработке слепого инструмента не бывает.
Назначение стандарта и группы сплавов
ГОСТ 3882-74 устанавливает номенклатуру и состав сплавов для оснащения инструмента. Речь идет о металлорежущих пластинах, буровых коронках, штампах. Это не про бытовые ножи или сувениры. Это про промышленную обработку чугуна, стали, жаропрочных сплавов. Поэтому требования к плотности и твердости здесь максимальные.
Область применения охватывает все этапы жизненного цикла инструмента: от проектирования до приемки. Конструкторы используют стандарт для ТЗ, производители — для технологии, ОТК — для контроля. Если коротко: это общий язык. Без него каждый поставщик будет называть сплав «как хочет», а страдать будет точность обработки.
Важный нюанс: стандарт делит сплавы по назначению. Группа ВК (вольфрам-кобальт) — для чугуна, цветных металлов, неметаллов. Группа ТК (титан-вольфрам-кобальт) — для сталей. Группа ТТК — для сложных условий, жаропрочных сталей. Путать их нельзя. ВК8 для стали пойдет в расход за один проход. Это аксиома, которую знают все технологи.
Свойства и таблица характеристик
Сердцевина документа — физико-механические свойства. Регламентированы предел прочности при изгибе (σизг), твердость (HRA) и плотность. Плотность — ключевой параметр для контроля качества спекания. Несоответствие говорит о пористости. А пористость — это критический брак, который ведет к выкрашиванию.
Нормируется твердость по Роквеллу (шкала А). Для ВК8 это 87.5–89.5 HRA, для Т5К10 — 89.5–91.5 HRA. На практике часто вижу перекос: заказчики смотрят только на твердость, забывая про прочность при изгибе. Это ошибка. Твердость важна для износостойкости, но прочность — для ударных нагрузок. Сочетание этих параметров — задача технолога при выборе марки.
Для наглядности сведем основные марки и их ориентировочную стоимость в таблицу. Это помогает планировать затраты на оснастку. Цены указаны за пластину типового размера, могут варьироваться в зависимости от объема и производителя.
| Марка сплава | Группа | Твердость (HRA) | Плотность (г/см³) | Применение | Ориентировочная стоимость, руб./шт. |
|---|---|---|---|---|---|
| ВК3М | ВК | 91.0–92.5 | 14.9–15.3 | Чистовая обработка чугуна | 350–500 |
| ВК8 | ВК | 87.5–89.5 | 14.4–14.8 | Черновая обработка, удары | 250–400 |
| Т5К10 | ТК | 89.5–91.5 | 12.9–13.2 | Обработка сталей (черновая) | 300–450 |
| Т15К6 | ТК | 91.0–92.5 | 11.0–11.6 | Обработка сталей (чистовая) | 400–600 |
| ТТ7К12 | ТТК | 89.0–91.0 | 13.0–13.5 | Жаропрочные стали | 500–750 |
Цифры в таблице — ориентир. Реальная стоимость зависит от объема партии и условий поставки. Но видно главное: сплавы для сталей (ТК) часто дороже из-за содержания титана. И это логично: износостойкость выше. Платить за материал дороже — значит снижать количество переналадок станка. Дешевле купить хорошую пластину сейчас, чем менять её каждые 10 минут.
Кстати, многие забывают про плотность. Отклонение даже на 0.5 г/см³ — признак нарушения технологии спекания. Это мелочь, но именно на таких мелочах сыпется ресурс инструмента. Проверено лично на партии пластин из Китая, где плотность «гуляла».
Бюджет на контроль и закупку оснастки
Внедрение входного контроля по ГОСТ 3882-74 требует инвестиций. Замер твердости, проверка плотности, геометрии — всё это стоит денег и времени. Средняя стоимость комплексной проверки одной партии пластин — 10–20 тыс. руб. При закупке на 500 тыс. руб. это 2–4%. Кажется много? Давайте посчитаем риски.
Один брак партии пластин — это испорченные детали, простой станка, переналадка. Сумма легко переваливает за 100–500 тыс. руб. в зависимости от сложности детали. Окупаемость системы контроля — 3–6 месяцев, по данным машиностроительных заводов. Неочевидный плюс: дисциплинированные поставщики сами начинают соблюдать стандарт, зная, что вы проверяете каждую партию.
Ещё момент: выборочный замер плотности методом гидростатического взвешивания стоит копейки, но отсеивает скрытый брак. По практике, 1 из 10 поставщиков пытается сдать сплав с повышенной пористостью, если знает, что контроля не будет. Так что это не трата, а защита бюджета. Математика простая: дешевле проверить сейчас.
Выбор поставщиков: где заказать и на что смотреть
При закупке твердых сплавов цена не должна быть единственным критерием. Требуйте полный пакет: паспорт качества с указанием твердости и плотности, сертификат соответствия. Проверяйте репутацию завода через отраслевые реестры. Если коротко: дешевый сплав без документов — это мина замедленного действия. Не ведитесь на скидки.
Хороший производитель сам предлагает провести контрольные испытания на вашей площадке. Это признак уверенности. А вот если начинают юлить с паспортами — повод отказаться от сделки. Качество поверхности пластины видно невооруженным глазом: должен быть характерный блеск, без матовых пятен (недоспек) или пузырей (переспек).
Где купить надежную продукцию? Крупные заводы твердых сплавов в России и СНГ имеют необходимые лицензии. Стоимость доставки хрупких пластин существенна, поэтому упаковка тоже влияет на итоговую смету. Но экономить на упаковке, рискуя получить сколы при транспортировке, нельзя. Требуйте жесткие контейнеры. Иначе приедет бой.
Типичные дефекты и риски при эксплуатации
Первая проблема — выкрашивание кромки. Часто следствие неправильного выбора марки (ВК вместо ТК для стали). Вторая — повышенный износ. Причина в низкой твердости или нарушении режима резания. Третья — трещины. Это уже брак спекания или термообработки, который выявляется только в работе.
Как минимизировать риски? Составьте чек-лист: визуальный осмотр (100%), замер твердости (выборочно), проверка геометрии (выборочно). При сомнениях — отправляйте образец в лабораторию на химический анализ. Да, это время, но лучше потерять день на проверку, чем получить рекламацию от заказчика. А что если поставщик запрещает брать образцы? Спросите: «Почему?». Ответ часто говорит больше, чем сертификаты.
Почему так важен режим спекания? Нарушение температуры ведет к росту зерна карбидов. Инструмент будет мягким или хрупким. Это снижает стойкость резца на 30–40%. Математика простая: дешевле сделать качественно сразу, чем менять пластины каждые полчаса. И надежность дороже любых денег.
Какие документы обязательны при приемке партии?
Паспорт качества с указанием твердости (HRA) и плотности, сертификат соответствия ГОСТ 3882-74. Без этого — стоп. Даже если цена партии ниже рыночной. Бумага должна сходиться с металлом.
Сколько стоит комплексная проверка партии пластин?
Ориентировочно 10–20 тыс. руб. в зависимости от объема. Но эти вложения страхуют от убытков при браке деталей. Проверено на практике заводов.
Можно ли использовать пластины б/у после переточки?
Только если нет трещин и остаточный слой позволяет. Но для чистовой обработки лучше новые. Риск не оправдан. Точность не бывает б/у.
В заключение: ГОСТ 3882-74 — это не просто текст, а механизм обеспечения стойкости инструмента. Его соблюдение требует дисциплины и затрат, но это цена безаварийной работы станков. Мягкий совет: не гонитесь за минимальной ценой при закупке. Надежность сплава — основа эффективности обработки. И помните: металл помнит всё.
