Описание
Сход подвижного состава с рельсов — это не просто ремонт техники, это человеческие жизни и колоссальные убытки для перевозчика. ГОСТ 398-81 бандажи колесные цена контроля — документ, который стоит между нормальным рейсом и катастрофой. Несмотря на возраст, стандарт остается фундаментом безопасности для железных дорог широкой колеи и метро. Как инженер-технолог с 15-летним стажем, скажу прямо: это не бюрократия. Это инструкция по выживанию для вашего парка техники. Затраты на соблюдение норм окупаются отсутствием внеплановых простоев и штрафов.
Стандарт регламентирует производство цельнокатаных бандажей из углеродистой стали. Ключевое слово — «цельнокатаные». Никакой сварки, никаких составных конструкций. Только монолит, способный выдержать ударные нагрузки. Честно говоря, многие пытаются сэкономить на термообработке, но именно она дает нужную структуру металла. Без нее бандаж рассыпется под нагрузкой.
Вот в чём загвоздка: документ охватывает магистральные дороги и метрополитен. Но применять его формально — дорого и неэффективно. Нужно фокусироваться на критических точках: твердость, ударная вязкость, отсутствие внутренних дефектов. По практике, 80% брака выявляется на этапе входного контроля. Игнорировать этот этап — значит покупать кота в мешке. А на железной дороге кошки не нужны.
Назначение стандарта и область применения

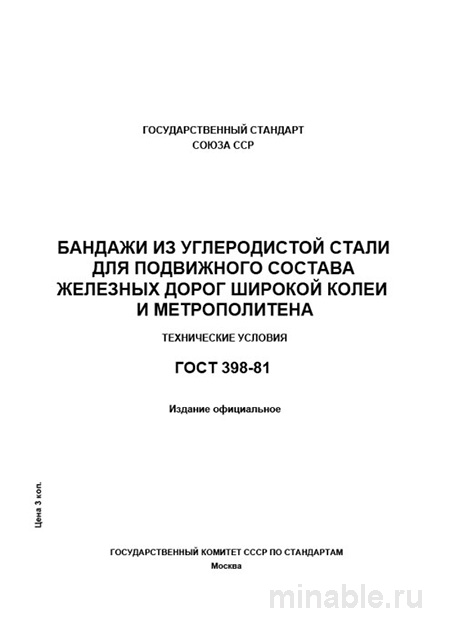

ГОСТ 398-81 устанавливает технические условия для бандажей колесных пар подвижного состава. Речь идет о дорогах широкой колеи (1520 мм) и метро. Это не про складские тележки или крановые пути. Это про локомотивы, пассажирские вагоны, моторные секции. Бандаж — первый элемент контакта «колесо-рельс». Он держит массу состава, обеспечивает сцепление при разгоне и торможении.
Область применения строго ограничена ответственным транспортом. Последствия износа или разрушения здесь критичны. Стандарт не заменяет чертежи конкретного изделия, но задает рамки качества материала и геометрии. Конструкторы используют его для ТЗ, производители — для технологии, ОТК — для приемки. Если коротко: это общий язык. Без него каждый тянет одеяло на себя, а страдает безопасность.
Важный нюанс: стандарт требует однородности материала. Никаких включений, расслоений, флокенов. Это диктует наличие у производителя мощного кузнечно-прессового оборудования и лабораторий. Кустарные цеха здесь не пройдут. И это правильно: риск слишком велик. Один треснувший бандаж на скорости 100 км/ч — это ЧП федерального масштаба.
Технические требования: марки стали и свойства
Сердцевина документа — химический состав и механические свойства. Регламентированы стали марок 1, 2, 3 и Л (для локомотивов) по ГОСТ 10702. Содержание углерода (0,55–0,75%), марганца, кремния выверено до сотых долей процента. Нарушение баланса ведет к потере прочности или вязкости. А ведь именно вязкость спасает от разрушения зимой, при низких температурах.
Нормируются временное сопротивление разрыву (σв не менее 785 МПа), твердость по Бринеллю (HB 241–341) и ударная вязкость (KCU не менее 29 Дж/см²). На практике часто вижу перекос: заказчики смотрят на твердость, забывая про KCU. Это ошибка. Твердость важна для износостойкости, но вязкость — для живучести. Сочетание этих параметров — задача технолога при закалке и отпуске.
Допускается применение модифицированного или термически упрочненного проката. Это значит, что производитель обязан иметь парк термических печей. Простая прокатка без последующей нормализации не даст нужной структуры. И тут мы подходим к расходам: качественная термичка стоит денег. Но экономить здесь — значит снижать ресурс колеса в разы. Неравномерная твердость — скрытый дефект, который вскрывается только при эксплуатации.
Параметры и допуски: сравнительная таблица
Геометрия бандажа критична для напрессовки на колесный центр. Допуски жесткие: отклонения на контур поверхности катания и гребня влияют на кинематику движения. Любое отклонение ведет к вибрациям, шуму и ускоренному износу пути. Для наглядности сравним требования ГОСТ 398-81 с аналогом для промышленного транспорта. Разница очевидна.
| Параметр | ГОСТ 398-81 (Ж/Д и метро) | ГОСТ 4728-2018 (Промышленный транспорт) | Стоимость контроля, руб. |
|---|---|---|---|
| Назначение | Магистральные локомотивы, вагоны | Заводские пути, краны, тележки | — |
| Твердость (HB) | 241–341 (жёстко) | 197–321 (широкий диапазон) | 1 500–3 000 |
| Ударная вязкость (KCU) | ≥ 29 Дж/см² (обязательно) | Не нормируется или по ТУ | 4 500–8 000 |
| Контроль дефектов | 100% визуальный + выборочный УЗК/МПД | Выборочный, по договору | 2 500–6 000 |
| Допуски на геометрию | Максимально строгие | Мягче, по согласованию | 1 200–3 000 |
Цифры в таблице — ориентир. Реальная цена проверки зависит от объема партии и аккредитации лаборатории. Но видно главное: требования к магистральным бандажам существенно выше. И это логично: нагрузка на колесо локомотива несопоставима с нагрузкой на тележку крана. Платить за контроль дороже — значит страховать активы. Дешевле проверить сейчас, чем менять ось потом.
Кстати, многие забывают про хранение. Бандажи до напрессовки должны лежать на деревянных прокладках, в закрытом помещении. Контакт с землей недопустим из-за риска коррозии. Ржавчина или вмятина при хранении — брак, который нельзя исправить. Это мелочь, но именно на таких мелочах сыпятся поставки. Проверено лично.
Бюджет на приемку и окупаемость контроля
Внедрение входного контроля по ГОСТ 398-81 требует инвестиций. УЗК-дефектоскопия, механические испытания, спектральный анализ — всё это стоит денег. Средняя стоимость комплексной проверки одного бандажа — 8–15 тыс. руб. При партии в 100 штук это 800 тыс.–1,5 млн руб. Кажется много? Давайте посчитаем риски.
Один отказ колесной пары в пути — это остановка поезда, штраф от железной дороги, ремонт и простой. Сумма легко переваливает за 5–10 млн руб. Окупаемость системы контроля — 12–18 месяцев, по данным депо в Центральной России. Неочевидный плюс: дисциплинированные поставщики сами начинают соблюдать стандарт, зная, что вы проверяете каждую партию. Слабые уходят с рынка.
Ещё момент: выборочный спектральный анализ (проверка марки стали) стоит 3–5 тыс. руб. за образец. Но именно он отсеивает подмену марки. По практике, 1 из 10 поставщиков пытается схитрить на материале, если знает, что контроля не будет. Так что это не трата, а защита бюджета. Математика простая: дешевле сделать качественно сразу.
Выбор поставщиков: где заказать и на что смотреть
При закупке бандажей цена не должна быть единственным критерием. Требуйте полный пакет: сертификат качества с номером плавки, протоколы мехиспытаний, протоколы дефектоскопии. Проверяйте репутацию завода через реестры сертифицированных поставщиков РЖД. Если коротко: дешевый бандаж без документов — это мина замедленного действия. Не ведитесь на скидки.
Хороший производитель сам предлагает провести контрольные испытания на вашей площадке. Это признак уверенности. А вот если начинают юлить с протоколами — повод отказаться от сделки. Надежность настройки дефектоскопа и квалификация оператора — критичные моменты. Ошибка оператора = пропущенный дефект = риск схода. Тут нельзя экономить на кадрах.
Где купить надежную продукцию? Крупные метизные заводы в России и СНГ имеют необходимые лицензии. Стоимость доставки тяжелого металлопроката существенна, поэтому логистика тоже влияет на итоговую смету. Но экономить на доставке, рискуя повредить геометрию при погрузке, нельзя. Требуйте специальную тару и схему строповки. Иначе приедет лом.
Типичные дефекты и риски при эксплуатации
Первая проблема — поверхностные трещины (закалочные или усадочные). Их видно при визуальном осмотре, но нужен опыт и лупа. Вторая — отклонение твердости. Слишком мягкий бандаж быстро износится, слишком твердый — пойдет трещинами. Третья — внутренние дефекты (расслоения, флокены), которые выявляет только УЗК или магнитопорошковая дефектоскопия (МПД).
Как минимизировать риски? Составьте чек-лист: визуальный осмотр (100%), контроль твердости (минимум 4 точки), дефектоскопия зоны перехода гребня. При сомнениях — режьте образец из торца. Да, это портит изделие, но лучше потерять один бандаж, чем получить иск от надзорных органов. А что если поставщик запрещает резать образцы? Спросите: «Почему?». Ответ часто говорит больше, чем сертификаты.
Почему так важен режим термообработки? Неправильная нормализация ведет к неоднородной структуре. Износ будет неравномерным, появится ползун. Это снижает пробег колесной пары на 30–40%. Математика простая: дешевле сделать качественно сразу, чем менять каждые полгода. И безопасность дороже любых денег.
Какие документы обязательны при приемке партии?
Сертификат качества с номером плавки, протоколы механических испытаний (σв, σт, δ5, KCU, HB), протоколы дефектоскопии. Без этого — стоп. Даже если стоимость партии ниже рыночной. Бумага должна сходиться с металлом.
Сколько стоит комплексная проверка партии из 50 бандажей?
Ориентировочно 400–750 тыс. руб. в зависимости от перечня испытаний. Но эти вложения страхуют от многомиллионных убытков при аварии. Проверено на практике депо. Экономия на контроле — это кредит под огромный процент.
Можно ли использовать бандажи б/у после обточки?
Только если остаточная толщина соответствует нормам ГОСТ и нет усталостных трещин. Но для ответственного подвижного состава (локомотивы, метро) лучше использовать новые. Риск не оправдан. Безопасность не бывает б/у.
В заключение: ГОСТ 398-81 — это не просто текст, а механизм безопасности. Его соблюдение требует дисциплины и затрат, но это цена безаварийной работы. Мягкий совет: не гонитесь за минимальной ценой при закупке. Надежность колесной пары — основа безопасности на рельсах. И помните: металл помнит всё.
