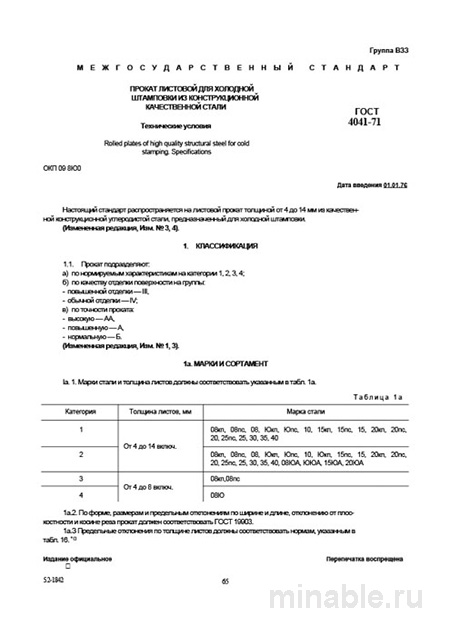

Обзор ГОСТ 4041-71: Практический взгляд из производственного цеха
В области машиностроения холоднокатаный стальной лист широко используется для изготовления деталей. ГОСТ 4041-71 является нормативным документом, который регламентирует требования к качеству данного типа листового проката. Как инженер, я имею опыт работы с этим стандартом и могу поделиться практическими аспектами его применения в производственном процессе.
Назначение ГОСТ 4041-71
Данный стандарт предназначен для регулирования производства листов, предназначенных для холодной штамповки. Он не распространяется на листы, используемые в других технологических процессах. Листы, соответствующие требованиям ГОСТ 4041-71, находят применение в производстве ответственных деталей для автомобилей, приборов, бытовой техники и других изделий, где критически важны прочность и качество материала.
Основные требования ГОСТ 4041-71
Стандарт устанавливает три ключевых параметра: марку стали, геометрические размеры и механические характеристики листа.
Марки стали и их механические свойства
Для изготовления листов используются различные марки низкоуглеродистых сталей, такие как 08кп, 10пс и другие. Цифровое обозначение в марке стали указывает на содержание углерода в материале. Чем ниже содержание углерода, тем выше пластичность стали, что является важным параметром для холодной штамповки.
Согласно стандарту, листы подразделяются на три категории по степени пластичности:
-
глубокая вытяжка (Г);
-
очень глубокая вытяжка (ВГ);
-
особо глубокая вытяжка (ОВГ).
Каждая категория предъявляет определенные требования к механическим свойствам материала, включая способность выдерживать заданную нагрузку без разрушения. Например, для категории ВГ минимальный предел прочности на растяжение должен составлять не менее 333 МПа.
Геометрические параметры и точность
ГОСТ 4041-71 устанавливает строгие требования к размерам листов, включая толщину, ширину и длину. Важным аспектом является также равномерность толщины по всей площади листа и отсутствие дефектов поверхности, таких как изгибы и вмятины.
На практике деформации листов могут существенно влиять на качество штамповки, вызывая сбои в работе оборудования и снижая точность изготовления деталей. Поэтому тщательный контроль геометрических параметров является обязательным этапом производственного процесса.
Методы контроля качества
При поступлении партии листов на производство проводится комплексная проверка их качества, включающая:
-
внешний осмотр поверхности на наличие дефектов (ржавчина, трещины, вмятины);
-
проверку сопроводительной документации, подтверждающей соответствие марки стали и категории вытяжки требованиям стандарта;
-
измерение геометрических параметров (толщина, ширина, длина) с использованием специализированных измерительных инструментов;
-
испытание на гибкость, заключающееся в проверке способности листа выдерживать изгиб на 180 градусов без разрушения.
Наиболее распространенными проблемами являются несоответствие фактических характеристик листов заявленным в сертификате, а также наличие значительных дефектов поверхности.
Сравнительный анализ с другими стандартами
ГОСТ 4041-71 имеет ряд отличий от другого стандарта на листовой прокат — ГОСТ 16523-97, который регламентирует общие требования к стальным листам.
-
Область применения:
-
ГОСТ 4041-71: предназначен для листов, используемых в холодной штамповке.
-
ГОСТ 16523-97: распространяется на листы общего назначения.
-
-
Основные характеристики:
-
ГОСТ 4041-71: акцент на пластичность и качество поверхности материала.
-
ГОСТ 16523-97: основное внимание уделяется прочности и свариваемости стали.
-
-
Марки стали:
-
ГОСТ 4041-71: преимущественно низкоуглеродистые стали.
-
ГОСТ 16523-97: более широкий ассортимент сталей, включая стали с содержанием углерода до 0,35% и выше.
-
-
Контроль качества:
-
ГОСТ 4041-71: обязательное проведение испытаний на перегиб и проверку механических свойств.
-
ГОСТ 16523-97: не все марки стали подлежат испытаниям на перегиб.
-
-
Требования к поверхности:
-
ГОСТ 4041-71: повышенные требования к качеству поверхности, особенно для листов категории ОВГ.
-
ГОСТ 16523-97: допускается наличие более значительных дефектов поверхности.
-
Рекомендации для специалистов
-
При оформлении заказа: Важно указывать марку стали и категорию вытяжки, соответствующую требованиям ГОСТ 4041-71.
-
При приемке материалов: Необходимо проводить визуальный осмотр листов, а также проверку сопроводительной документации и геометрических параметров.
-
В случае возникновения проблем: При обнаружении дефектов в процессе штамповки следует провести проверку качества металла и, при необходимости, запросить повторные испытания.
-
Условия хранения: Для предотвращения коррозии листы должны храниться в сухом, защищенном от влаги месте.
Заключение
ГОСТ 4041-71 играет важную роль в обеспечении высокого качества холоднокатаного листового проката, предназначенного для холодной штамповки. Соблюдение требований данного стандарта позволяет минимизировать риск брака и гарантировать надежность изготавливаемых деталей.
