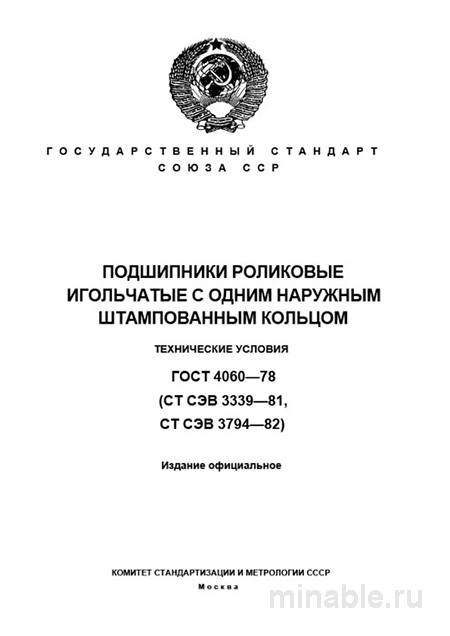

ГОСТ 4060-78: Комплексный разбор и описание роликовых подшипников

Обзор ГОСТ 406-78: ключевые аспекты для специалистов цехового производства

В машиностроительной отрасли, где критически важны даже мельчайшие детали, выбор и контроль качества подшипников представляют собой значимую задачу. Подшипники обеспечивают стабильную и продолжительную работу механизмов. Особое внимание следует уделить роликовым игольчатым подшипникам с однокомпонентным штампованным кольцом, регламентируемым стандартом ГОСТ 406-78. Данный нормативный документ не только содержит перечень требований, но и служит руководством для инженеров и специалистов по контролю качества. Рассмотрим основные положения стандарта более детально.

Применение и функциональные особенности

Подшипники данного типа используются в условиях ограниченного пространства, где требуется выдерживать значительные нагрузки при минимальных габаритных размерах. Они состоят из тонкостенного штампованного кольца и игольчатых роликов. Конструктивная особенность заключается в отсутствии внутреннего кольца; его функцию выполняет вал, который подвергается обязательной закалке и шлифовке.

Области применения:

• Автомобильные двигатели (коробки переключения передач, раздаточные коробки).

• Маломощные двигатели.

• Промышленные механизмы, где критичны габариты.

Основная функция таких подшипников — обеспечение стабильной работы механизмов в условиях высоких нагрузок и ограниченного пространства.

Требования к материалам и размерам

ГОСТ 406-78 устанавливает строгие требования к материалам и геометрическим параметрам подшипников, что напрямую влияет на их эксплуатационные характеристики и долговечность.

Материалы

• Наружное кольцо: изготавливается из стали с последующей закалкой для повышения прочности и износостойкости.

• Сепаратор: может быть изготовлен из стали, латуни или пластика, в зависимости от требований к конструкции и условиям эксплуатации.

• Ролики: выполнены из стали, закалённой до определённой твёрдости для обеспечения долговечности и надёжности.

Геометрические параметры и допуски

Стандарт регламентирует точные размеры подшипников, включая диаметр и ширину наружного кольца, диаметр роликов, а также допустимые отклонения от заданных параметров. Особое внимание уделяется величине зазора между роликами, который является критическим фактором, влияющим на уровень шума и вибраций при работе механизма.

Процедура контроля качества

Контроль качества подшипников включает в себя несколько последовательных этапов:

1. Проверка упаковки: упаковка должна обеспечивать защиту подшипника от механических повреждений и воздействия окружающей среды.

2. Маркировка: на подшипнике должны быть указаны размеры, марка, дата производства и другие идентификационные данные.

3. Внешний осмотр: проводится проверка на наличие дефектов, таких как царапины, ржавчина или другие повреждения.

4. Измерения геометрических параметров: проверяется соответствие размеров наружного кольца, роликов и зазора установленным нормам.

5. Контроль твёрдости: проводится измерение твёрдости наружного кольца и роликов с использованием специализированных приборов.

Сравнительный анализ с другими стандартами

Для более полного понимания специфики ГОСТ 406-78 целесообразно провести его сравнение с аналогичными нормативными документами:

/ Параметр / ГОСТ 406-78 (однокомпонентное кольцо) / ГОСТ 687-81 (безокольные) / ГОСТ 4657-82 (роликовые радиальные двухкомпонентные) / /-------------------------------------------/--------------------------------------/---------------------------/------------------------------------------------------/ / Конструкция / Однокомпонентное штампованное кольцо + сепаратор с роликами / Сепаратор с роликами / Два машинных кольца + сепаратор с роликами / / Назначение / Для узлов с ограниченным пространством, внутреннее кольцо — вал / Максимальная компактность / Стандартные узлы с полным комплектом деталей / / Требования к посадочным поверхностям / Вал: закалка и шлифовка (≥ 61 HRC) / Вал и корпус: закалка и шлифовка (≥ 61 HRC) / Стандартные посадки / / Жёсткость и вибронагруженность / Высокая / Зависит от качества деталей / Высокая, предсказуемая / / Стоимость узла / Средняя / Низкая / Высокая /

Рекомендации для специалистов

Для обеспечения эффективной эксплуатации подшипников, соответствующих ГОСТ 406-78, рекомендуется учитывать следующие аспекты:

При проектировании и выборе

• Обратить внимание на необходимость обязательной закалки и шлифовки вала до твёрдости не менее 61 HRC.

• Выбрать группу зазора в зависимости от скорости вращения механизма и величины нагрузок.

При контроле качества

• Проводить измерения зазора и твёрдости с использованием специализированных приборов.

• Иметь в цеху образец исправного подшипника для сравнения и выявления дефектов.

• Проверять подшипник на отсутствие перекоса, так как это может привести к его некорректной работе и преждевременному выходу из строя.

При установке

• Избегать ударных нагрузок при монтаже, используя специальные оправки.

• Обеспечить тщательную очистку вала и посадочного места перед установкой подшипника.

Заключение

ГОСТ 406-78 является важным нормативным документом, обеспечивающим создание надёжных и долговечных механизмов. Соблюдение требований стандарта позволяет гарантировать стабильную работу механизмов в условиях высоких нагрузок и ограниченного пространства. В современном машиностроении, где приоритетом является повышение эффективности и компактности узлов, подшипники, соответствующие ГОСТ 406-78, играют ключевую роль.
