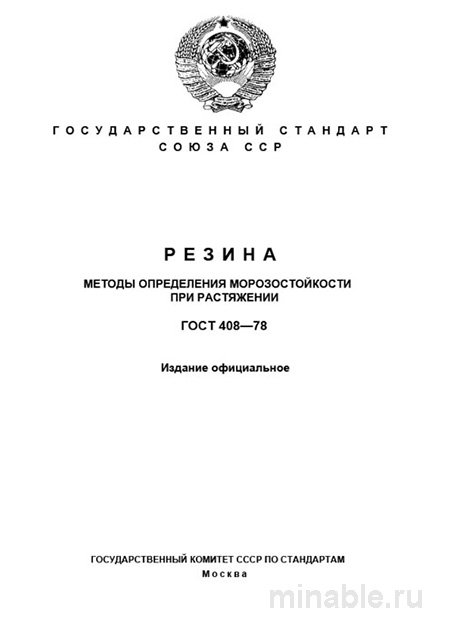

ГОСТ 408-78: Методы определения морозостойкости резины и цена ошибки

Назначение стандарта и область применения

Стандарт устанавливает четкую методику определения коэффициента морозостойкости резин при растяжении. Этот коэффициент (Км) — относительная величина. Она показывает, во сколько раз снижаются прочность или относительное удлинение образца после выдержки на морозе по сравнению с его свойствами при комнатной температуре (+23±2°C).

Область применения охватывает практически все типы резин. Исключение составляют лишь слишком мягкие материалы (твердость ниже 35 единиц по Шору А) и пористые губчатые структуры. Для них существуют другие методы. Методика критична для приемки сырья и готовой продукции в автомобильной, судостроительной и авиационной промышленности.

Вот в чём загвоздка. Многие поставщики сертификатов указывают «морозостойкость до -50°C», не расшифровывая, по какому методу это получено. Если метод был ТМ-2 (хладотекучесть), а вам нужно уплотнение, работающее на растяжение, — вы покупаете кота в мешке. ГОСТ 408-78 закрывает эту лазейку, требуя проверки именно механических свойств после охлаждения.

Технические требования и методика испытаний

Стандарт предъявляет жесткие требования ко всем этапам: от вырубки образцов до интерпретации цифр в протоколе. Любое отклонение делает результаты невалидными.

Подготовка образцов

Испытанию подлежат стандартные образцы типа «двойная лопатка» (форма 2 по ГОСТ 270). Важный нюанс, который не всегда очевиден при беглом прочтении: толщина рабочей части образца должна быть строго 2,0±0,3 мм. На практике часто сталкиваюсь с тем, что лаборатории пренебрегают калибровкой толщиномера. Они используют образцы, вырубленные直接从 из технической пластины, не шлифуя их. Это грубейшая ошибка. Значительное отклонение толщины приводит к неравномерному охлаждению сердцевины образца. В результате данные искажаются.

Кроме того, образцы не должны иметь видимых дефектов: пузырей, включений, надрывов кромок. Даже микротрещина на кромке станет концентратором напряжения и снизит показатель удлинения, хотя сама резина может быть вполне морозостойкой.

Проведение испытаний

Методика заключается в сравнении двух ключевых показателей:

• Прочности при растяжении (σр).
• Относительного удлинения при разрыве (εр).

Сначала эти параметры определяются для контрольных образцов при температуре +23±2°C. Затем парные образцы выдерживаются в термостате при заданной отрицательной температуре (например, -25°, -40°, -50°C) не менее 30 минут. После выдержки образцы растягиваются на разрывной машине, находясь непосредственно в охлаждающей камере.

Раз за разом при приемке мы проверяем герметичность камеры. Малейшее «подтаивание» образца в момент его установки в захваты машины сводит все усилия на нет. Температура должна стабилизироваться. Коэффициент морозостойкости вычисляется отдельно для прочности (Кмσ) и для удлинения (Кмε) как отношение значения при низкой температуре к значению при комнатной.

Скорость растяжения тоже имеет значение. ГОСТ предписывает 500±50 мм/мин. Если машина тянет быстрее или медленнее, молекулярная структура резины ведет себя иначе. Вязкоупругие свойства зависят от скорости деформации. Это физика, с которой не поспоришь.

Сравнительный анализ стандартов

ГОСТ 408-78 не является единственным методом. Его часто путают с другими испытаниями, что ведет к неправильному выбору материала. Ключевые различия представлены в таблице ниже.

Как видно из таблицы, эти методы не взаимозаменяемы. Резина может иметь хорошую хладотекучесть (низкую температуру хрупкости по ГОСТ 7912), но показывать посредственные результаты по морозостойкости при растяжении. Особенно если в составе есть пластификаторы, мигрирующие на поверхность. Они работают как смазка при изгибе, но не спасают от разрыва при натяжении.

Экономика качества: бюджет и окупаемость

Внедрение контроля по ГОСТ 408-78 — это статья расходов, но давайте посчитаем. Цена одного испытания в сторонней лаборатории варьируется от 3 до 5 тысяч рублей за серию образцов. Казалось бы, много для входного контроля каждой партии. Однако сравните это с затратами на замену уплотнений в гидросистеме карьерного самосвала зимой. Простой техники стоит десятки тысяч рублей в час. Плюс работа механиков, плюс логистика запчастей в удаленный район.

Если рассматривать покупку собственного оборудования, то бюджет на оснащение лаборатории «под ключ» (термокамера + разрывная машина) начинается от 1.5 млн рублей. Для крупного производства это окупается за 6-8 месяцев за счет отсева некондиционного сырья. Для малого бизнеса целесообразнее аренда мощностей или аутсорсинг испытаний. Но здесь есть риск: пока едут образцы, партия может уйти в производство. Поэтому решение зависит от объемов.

Неочевидный плюс строгого контроля — репутация. Поставщик, который гарантирует Кмε ≥ 0.5 при -50°C документально, может обоснованно держать цену выше рыночной. Покупатель платит за уверенность, а не за килограмм смеси. В долгосрочной перспективе это выгоднее, чем постоянные рекламации.

Типичные дефекты и риски

Наиболее вероятный дефект, который выявляет этот метод — потеря эластичности, переход резины в стеклообразное состояние. Проявляется это в хрупком разрыве образца при очень низком относительном удлинении. Но есть и скрытые проблемы.

Часто встречается «выпотевание» пластификатора. Если при вскрытии упаковки резина имеет заметный белый налет, это верный признак миграции. Такой материал гарантированно покажет низкую морозостойкость, даже если по паспорту он должен быть стойким. Пластификатор вымерзает, цепочки полимера слипаются, материал дубеет.

Еще один риск — нарушение рецептуры смешения. Недомешка серы или ускорителей ведет к неполной вулканизации. Такая резина может быть мягкой на ощупь, но при растяжении на морозе она «плывет» или рвется неравномерно. Протокол испытаний по ГОСТ 408-78 сразу покажет аномалию в коэффициенте прочности.

И это важно. Не стоит слепо доверять цифрам в паспорте качества от поставщика. Запросите оригинал протокола с печатью лаборатории. Проверьте дату испытаний. Резина стареет даже на складе. Партия, пролежавшая год в неотапливаемом помещении, может потерять свойства до того, как попадет в пресс.

Где купить оборудование и услуги

Если вы решили организовать контроль самостоятельно, вам потребуется специализированное оборудование. Купить термокамеру низкотемпературную можно у нескольких крупных поставщиков лабораторного оборудования в РФ. Обратите внимание на диапазон температур: для ГОСТ 408-78 часто требуется до -60°C или ниже, стандартные морозильники тут не подойдут.

Также необходима универсальная разрывная машина с возможностью установки климатической камеры на рабочую зону. Это специфическое решение. Не все стандартные тестеры совместимы с камерами. При заказе уточняйте совместимость захватов и системы охлаждения. Ошибка в выборе комплектации приведет к тому, что вы не сможете провести испытание по методу.

Для разовых задач проще найти аккредитованный центр. В крупных промышленных узлах (Екатеринбург, Москва, Новосибирск) такие лаборатории есть. Стоимость услуги обычно включает подготовку образцов и выдачу протокола. Это снимает с вас головную боль по калибровке и поверке оборудования.

Вопросы и ответы

Можно ли использовать ГОСТ 408-78 для силиконовых резин?
Да, стандарт распространяется на все типы резин, кроме пористых и очень мягких. Силиконы часто показывают отличные результаты при низких температурах.

Сколько стоит провести испытание в сторонней лаборатории?
В среднем цена варьируется от 3000 до 6000 рублей за один температурный режим, в зависимости от региона и срочности.

Что делать, если Км меньше 0.5?
Это сигнал о несоответствии материала заявленным характеристикам для сурового климата. Партию следует забраковать или перевести на изделия для умеренного климата.

Как часто нужно проводить контроль?
Рекомендуется проверять каждую новую партию сырья и периодически (раз в квартал) готовую продукцию из разных смен.
