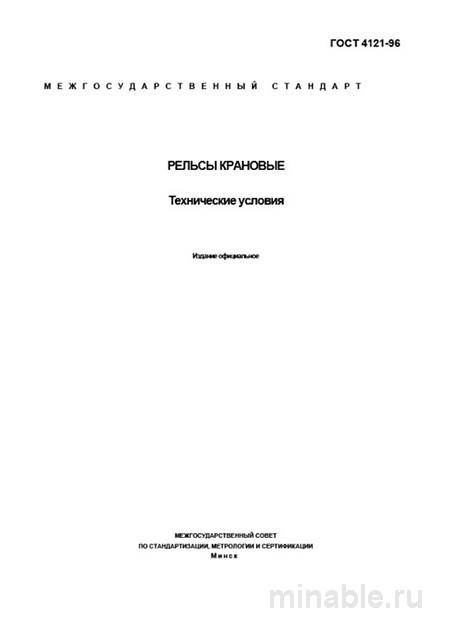

ГОСТ 4121-96: Рельсы крановые — полный разбор и цена внедрения

В цехах с интенсивной эксплуатацией кранов надежность пути — это не формальность, а условие выживания производства. ГОСТ 4121-96 регламентирует качество крановых рельсов в России. Как инженер-технолог, я видел, к чему приводит экономия на металле. Рельсы крановые ГОСТ 4121-96 цена которых варьируется от марки стали, работают под динамическими нагрузками. Это не железнодорожное полотно. Здесь частые пуски и остановки. Вот в чём загвоздка: замена кранового профиля на ж/д рельс — грубейшая ошибка.

Стандарт распространяется на пути подвесных и опорных кранов, талей, подъемников. Нагрузки точечные, знакопеременные. Ключевое отличие — функциональное назначение. Бюджет на закупку часто урезают, но это риск. Разберем детали, чтобы избежать простоев.

На практике часто сталкиваюсь с тем, что при приемке основное внимание уделяют замерам твердости. Это верный, но не достаточный подход. Твердость должна быть равномерной. Честно говоря, внутренние дефекты опаснее поверхностных. И это важно.

|

Назначение и марки стали по ГОСТ 4121-96

Стандарт предписывает изготовление из углеродистой и низколегированной стали. Конвертерный или мартеновский способ выплавки. Основные марки — КР70, КР80, КР100, КР120. Цифра обозначает предел твердости по Бринеллю (HB). Например, КР70 — не менее 197 HB, КР120 — не менее 341 HB.

Выбор марки зависит от режима работы крана. Интенсивность нагрузки, ударные воздействия, климат. Для грузоподъемности до 50 тонн чаще берут КР70 и КР80. Это универсальный вариант. А что если взять мягче? Износ головки ускорится в разы. Рельс «поплывет» под колесом.

Помимо твердости, нормируется предел прочности (σв) и относительное удлинение (δ5). Для КР70 это не менее 690 МПа и 9%. Контроль осуществляется на образцах из готовых рельсов. Путаница в маркировке стоит денег. Требуйте паспорт качества.

|

Геометрия и допуски: где скрыт брак

ГОСТ 4121-96 предусматривает типоразмеры: КР50, КР70, КР80, КР100, КР120, КР140. Цифра — примерная масса погонного метра. Стандарт жестко регламентирует допуски на высоту головки, ширину подошвы, прямолинейность. Превышение допусков ведет к износу ходовых колес крана.

Вибрации, риск схода крана с пути — последствия кривизны. Прямолинейность проверяется на поверочной плите щупом. Просвет не должен превышать 1 мм на участке 1 м и 4 мм на всей длине. На практике это часто игнорируют при входном контроле. Зря.

Каждый рельс подвергается визуальному осмотру. Раковины, закаты, пленки, трещины недопустимы. Допустимые отклонения прописаны четко. Особое внимание торцам. На них не должно быть трещин. Неровности резки усложняют стыковку. Проверяйте угольником.

|

Приемка и ультразвуковой контроль (УЗК)

Приемка — многоэтапный процесс. Партия сопровождается документом о качестве: марка стали, механические испытания, химанализ, контроль на сплошность. Все рельсы без исключения проходят сплошной контроль ультразвуковым дефектоскопом.

Внутренние дефекты (флокены, расслоения) — очаги усталостного разрушения. Раз за разом при приемке мы проверяем не только наличие акта УЗК, но и градуировку дефектоскопа. Недобросовестные поставщики иногда предоставляют формальные бумаги. Качество контроля оставляет желать лучшего.

Наиболее вероятные дефекты: недокал/перекал (аномальная твердость), внутренние расслоения (невидимы глазу), напряжения leading к короблению. Качественный производитель проводит отжиг для снятия напряжений после прокатки. Игнорирование этого этапа — риск коробления пути после укладки.

Сравнение с ж/д рельсами и таблица цен

Часто возникает вопрос: чем крановые рельсы отличаются от железнодорожных, например, по ГОСТ Р 51685-2013. Возможна ли взаимозамена? Это в корне неверный подход. Сравним ключевые различия и стоимость.

Как видно, это принципиально разные изделия. Использование ж/д рельсов вместо крановых ведет к ускоренному износу. Теперь о деньгах. Купить профиль можно напрямую у заводов или через дистрибьюторов. Разница в цене оправдана ресурсом.

Бюджет на закупку и монтаж пути

Внедрение пути по ГОСТ 4121-96 требует вложений. Ориентировочные затраты на материал (КР70) — 90–130 тыс. руб./тонна. Монтаж, крепеж, подкрановые балки — еще 40–60% от стоимости металла. Бюджет на закупку часто считают без учета логистики.

Логистика может съесть маржу. Особенно при доставке длинномерных грузов (12–24 метра). Поставщики с складской программой в регионе выигрывают по срокам. Но цена может быть выше заводской. Считайте комплексно. Инвестиции в качественный путь окупаются за счет снижения ремонтов крана.

Неочевидный плюс: правильный выбор марки стали (например, КР100 вместо КР70) увеличивает межремонтный период на 30%. Это прямая экономия на простоях. В условиях, когда каждая копейка на счету, понимание стандарта становится вкладом в рентабельность.

Практические рекомендации и где заказать

На основе опыта сформулирую алгоритм действий для специалистов.

1. Документация. Запросите сертификат качества. Убедитесь, что указаны химсостав, σв, δ5, HB, результаты УЗК. Без бумаг — лотерея.
2. Визуальный осмотр. Осмотрите каждое изделие. Закаты, раковины, коррозия. Торцы без трещин. Это 80% успеха.
3. Замер твердости. Проведите замер на нескольких рельсах в разных точках. Показатели должны быть стабильными. Мягкие участки износятся быстро.
4. Контроль геометрии. Проверьте прямолинейность струной или плитой. Используйте шаблон профиля. Кривизна убьет колеса крана.
5. Маркировка. Товарный знак, номер плавки, марка стали, дата. Отсутствие клейма — повод для браковки.

ГОСТ 4121-96 — ваш главный инструмент для обеспечения надежности. Требуйте его соблюдения от поставщиков. Экономия на качестве — угроза безопасности и убытки от простоя. Если бюджет позволяет, начните с аудита текущего пути. Расходы на замену дешевле ликвидации аварии.
