Описание

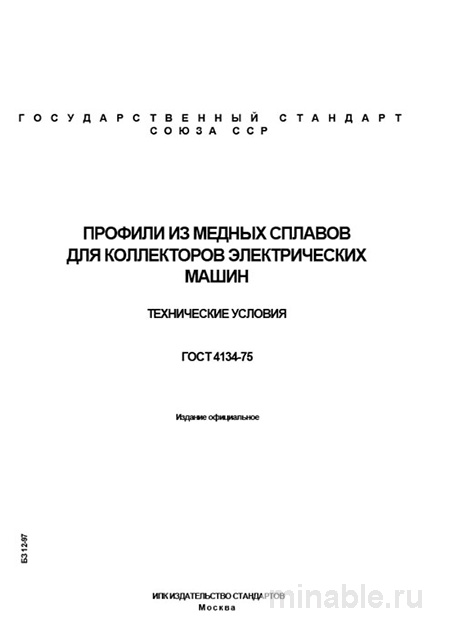

В электромашиностроении надежность узла зависит от мелочей. Коллекторный узел — сердце двигателя постоянного тока, и здесь компромиссы недопустимы. ГОСТ 4134-75 устанавливает жесткие технические условия на профили из медных сплавов. Это не просто прокат, это элемент безопасности. Многие инженеры спрашивают: какова профили для коллекторов стоимость в пересчете на срок службы машины? Ответ скрыт в выборе материала и соблюдении стандарта.
Стандарт регламентирует производство фасонных профилей для пластин (ламелей) коллекторов. Ключевая задача — непрерывный электрический контакт, отвод тепла и стойкость к центробежным силам. Область применения узкая: производство электрических машин. Циклический нагрев до 160°C, дуга при коммутации, абразивный износ — обычные условия работы. Вот в чём загвоздка: обычный медный пруток здесь не подойдет.
На практике часто сталкиваюсь с ситуацией, когда попытка сэкономить на материале приводит к быстрому износу щеток. М1р или БрКд1 — выбор диктуется режимом работы. Кстати, о закупках: бюджет на сырье часто урезают, но это риск. Разберем детали.
|
Назначение и область применения ГОСТ 4134-75
Стандарт создан для профилирования медных сплавов под сборку коллекторов. После механической обработки эти профили становятся ламелями. Они должны выдерживать вибрацию, нагрев и электрическую нагрузку. Если профиль «поплывет» при нагреве, коллектор разбалансировало. И это важно.
Требования заточены под эксплуатационные нагрузки. Циклический нагрев, воздействие дуги, износ от щеток. Общие стандарты на прокат не учитывают специфику коллекторного узла. Поэтому замена ГОСТ 4134-75 на что-то универсальное — грубая ошибка. Риск перегрева и выхода из строя всей машины возрастает в разы.
|
Материалы: М1р против БрКд1
Стандарт жестко ограничивает номенклатуру. Разрешены всего две марки меди. Выбор не случаен, каждый сплав решает свою задачу.
Медь М1р (катодная, раскисленная фосфором). Высокая электропроводность (не менее 98% IACS), оптимальная мягкость для плотного прилегания ламелей. Но есть нюанс. Медь М1р склонна к разупрочнению при длительном нагреве. В зоне рабочих температур коллектора это может привести к «сползанию» профиля под действием центробежных сил. «Потячка» — так называют это дефект в цеху.
Бериллиевая бронза БрКд1. Ключевое преимущество — дисперсионное твердение. После сборки коллектор подвергают термообработке, твердость бронзы возрастает в разы. Для высокооборотистых машин выбор в пользу более дорогого профиля из БрКд1 является единственно верным решением. Цена ошибки здесь выше экономии на материале.
Геометрия и допуски: где скрыт брак
Стандарт предусматривает несколько типов профилей (К, КВ, КН и модификации). Конфигурация «ласточкина хвоста» обеспечивает механическое крепление в изоляционном материале. Допуски на размеры выдержаны по 12-14-му квалитетам. Это жесткие требования.
Раз за разом при приемке мы проверяем не столько линейные размеры, сколько состояние поверхности. Заусенцы, рисчины, вмятины на контактной поверхности недопустимы. Они приведут к ускоренному износу щеток. Неровные края дают неверный контакт. Честно говоря, визуальный осмотр часто выявляет больше проблем, чем замеры штангенциркулем.
Для меди М1р нормируется твердость (не менее 65 HB). Для бронзы БрКд1 — твердость в состоянии поставки (не менее 110 HB) и после упрочняющей термообработки (не менее 95 HRB). Удельное электрическое сопротивление прямо не указано, но оно является производной от химического состава. Контроль состава — обязательная процедура.
|
Сравнение стандартов и бюджет на закупку
ГОСТ 4134-75 часто пытаются заменить на более общие стандарты медного проката. Это риск. Сравним его с двумя ключевыми документами и оценим затраты.
| Параметр | ГОСТ 4134-75 (Профили) | ГОСТ 15527-2004 (Прокат) | ГОСТ 1368-2018 (Прутки) |
|---|---|---|---|
| Назначение | Пластины коллекторов ЭМ | Детали общего назначения | Токопроводящие детали |
| Типоразмеры | Спецпрофили («ласточкин хвост») | Прутки, полосы, плиты | Круглые, квадратные прутки |
| Допуски | Повышенные (12-14 квалитет) | Стандартные (15 квалитет) | Стандартные (15 квалитет) |
| Контроль твердости | Обязателен для всех марок | Как правило, не нормируется | Нормируется выборочно |
| Ориент. цена (руб./кг) | М1р: 900–1200 / БрКд1: 2500–3500 | М1р: 800–1000 | М1р: 850–1100 |
| Риск замены | Нет | Высокий (геометрия, свойства) | Высокий (свойства) |
Как видно из таблицы, профиль по ГОСТ 4134-75 — специализированное изделие. Использование общего проката — риск нарушения геометрии узла. Теперь о деньгах. Внедрение контроля качества требует вложений. Ориентировочные расходы на входной контроль партии — 50–80 тыс. руб. (лаборатория, инструмент).
Инвестиции в правильный материал окупаются за счет увеличения межремонтного периода. Для бронзы БрКд1 срок службы коллектора может вырасти на 30-40%. Бюджет на закупку вырастет, но затраты на ремонт снизятся. Неочевидный плюс.
Приемка и контроль качества: алгоритм
Приемка партии должна быть выборочной, но системной. Рекомендую следующий алгоритм, проверенный на практике.
- Визуальный осмотр 100% партии. Ищем забоины, расслоения, раковины, пятна окислов. Следы коррозии недопустимы.
- Выборочный контроль геометрии. Из каждой партии отбираем 3-5 профилей. Проверяем ключевые размеры: высоту, ширину, угол «ласточкина хвоста». Использовать проектор или универсальный инструмент.
- Контроль твердости. Обязательный этап. Для меди М1р — метод Бринелля (HB). Для бронзы БрКд1 — Бринелля (поставка) и Роквелла (после термообработки). Несоответствие — прямой брак.
- Контроль электропроводности. Проводится выборочно. Для ответственных применений — обязательно. Используется микроомметр или специализированный прибор.
Наиболее вероятные дефекты: недотяг по твердости (нарушение режимов прокатки), поверхностные дефекты (задиры от стана), отклонения в химическом составе. А что если поставщик не дает протокол? Отказывайтесь от партии. Без документов это лотерея.
Практические рекомендации и где заказать
На основе опыта работы с данным стандартом сформулирую четкие рекомендации для технологов и снабженцев.
При оформлении ТЗ и заказа. Всегда явно указывайте номер ГОСТ 4134-75, марку сплава (М1р или БрКд1), тип профиля и состояние поставки. Для БрКд1 — без термической обработки. Путаница здесь стоит денег.
При приемке. Смотрите в первую очередь на маркировку (номер плавки, дата), поверхность (отсутствие дефектов — 80% успеха) и протокол испытаний. У добросовестного производителя он должен прилагаться к партии.
Для критичных применений. Тяжелый режим, высокие обороты — настоятельно рекомендую профиль из бериллиевой бронзы БрКд1. Переплата на этапе закупки многократно окупится. Где купить? Крупные металлобазы и специализированные поставщики цветного проката. Заказать профиль можно напрямую у заводов-производников или через дистрибьюторов.
Хранение. Профиль храните в закрытом, сухом помещении. Медные сплавы склонны к коррозионному растрескиванию при контакте с влагой. Остаточные напряжения + влага = трещины.
Вопрос: Можно ли использовать профиль ГОСТ 15527 вместо 4134-75?
Ответ: Технически — можно обработать, но риск брака высок. Допуски и свойства не гарантируют работу в коллекторе. Экономия на материале приведет к росту затрат на ремонт.
Вопрос: Какая цена на профиль БрКд1?
Ответ: Ориентировочно 2500–3500 руб./кг в зависимости от объема партии и состояния поставки. Дороже М1р, но срок службы коллектора выше.
Вопрос: Кто основные поставщики?
Ответ: Специализированные заводы цветного проката и крупные металлобазы. Избегайте посредников без складской программы. Расходы на логистику могут съесть маржу.
ГОСТ 4134-75 — сконцентрированный опыт электромашиностроения. Его соблюдение на всех этапах — от выбора поставщика до контроля качества — ключевой фактор надежности. В условиях, когда каждая копейка на счету, понимание стандарта становится прямым вкладом в рентабельность. Если бюджет позволяет, начните с аудита текущих поставок.
