Описание

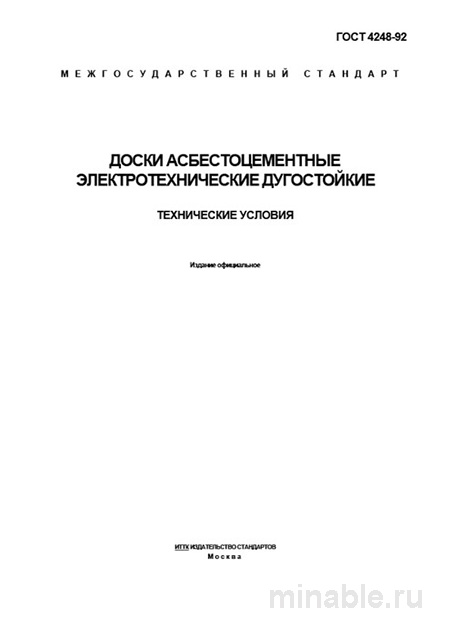

В электротехнике надежность изоляции — это вопрос безопасности. Когда оборудование работает под высоким напряжением, любой пробой может стоить дорого. ГОСТ 4248-92 — это фундамент, точка отсчета качества для дугостойких асбестоцементных досок. Как инженер, который не раз разбирался с последствиями пробоя в распределительных устройствах, скажу прямо: ошибка в выборе материала ведет к прямым финансовым потерям. Данный обзор — не сухая выписка из нормативов, а практическое руководство, где мы разберем ГОСТ 4248-92 доски асбестоцементные цена и реальные характеристики, влияющие на выбор.
Почему именно этот документ? Потому что обычный асбестоцементный лист и дугостойкая доска — это, простите, как зонтик и бронежилет. Оба защищают, но от разного. Попытка сэкономить на сырье, купив лист общего назначения вместо электротехнического, вылезает боком на этапе эксплуатации. Дугостойкость, механическая прочность, ресурс — все это закладывается еще на этапе выбора материала. И если вы ищете, где купить доски асбестоцементные электротехнические, первое, на что нужно смотреть — это соответствие 4248-92.
Назначение и область применения
Стандарт распространяется на электротехнические дугостойкие доски, предназначенные для изготовления деталей электрических аппаратов. Ключевое слово здесь — «дугостойкие». Это не облицовка для стен и не кровельный материал. Его задача — работать в условиях возможного воздействия электрической дуги, выдерживая кратковременное термическое и механическое воздействие без потери целостности.
Основная сфера применения — производство дугогасительных камер, барьеров, изоляционных пластин и прокладок для высоковольтного оборудования. Масляные выключатели, рубильники, ячейки КРУ — вот где эти доски действительно незаменимы. Важный нюанс, который не всегда очевиден при выборе: материал не просто изолирует, он должен гасить дугу.
На практике часто сталкиваюсь с тем, что закупщики путают их с обычными асбестоцементными листами по ГОСТ 18124-95. Это грубейшая ошибка. Обычный лист не имеет нужной пропитки и плотности. При пробое он просто рассыплется, оставив оборудование без защиты. Вот в чём загвоздка: экономия на материале оборачивается потерями на ремонте.
Технические требования и марки ДАЭ
Стандарт детально прописывает все критические параметры продукции, от сырья до готовых свойств. Ошибка в любом из пунктов делает партию непригодной для ответственных работ. Контроль качества должен опираться именно на эти требования.
Материалы и производство
Для производства досок используется асбест хризотиловых марок не ниже группы 3К и портландцемент марки не ниже 400. Состав шихты строго нормируется, что гарантирует стабильность электротехнических характеристик. Пропитка готовых изделий олифой или другими электроизоляционными лаками является обязательным этапом.
Именно пропитка повышает дугостойкость и влагостойкость. Без нее материал будет активно впитывать влагу, что резко снизит изоляционные свойства. Честно говоря, именно недопропитка — частая причина брака у мелких производителей. Визуально это видно по неравномерному глянцу или матовым пятнам на поверхности.
Геометрия и маркировка
Стандартом предусмотрены два типа досок, и выбор зависит от задачи:
- ДАЭ-1 — толщиной 6 и 10 мм. Для легких конструкций и прокладок.
- ДАЭ-2 — толщиной 10, 12 и 16 мм. Для силовых барьеров и камер.
Допуски по толщине жесткие: ±0,5 мм для толщин до 10 мм и ±0,7 мм для больших толщин. Отклонения от плоскостности не должны превышать 4 мм на 1 м длины. Важный нюанс, который не всегда очевиден при приемке: проверка геометрии — это не формальность. Доска с «пропеллером» создаст недопустимые механические напряжения в узле и может растрескаться при монтаже.
Физико-механические и электротехнические свойства
Это сердце стандарта. К материалам предъявляются высокие требования. Предел прочности при изгибе: не менее 29 МПа для ДАЭ-1 и 26 МПа для ДАЭ-2. Плотность: не менее 1,8 г/см³. Низкая плотность — признак недоуплотнения, что ведет к снижению прочности и дугостойкости.
Дугостойкость — главный параметр. Время до сквозного прожигания дугой (при заданных стандартом условиях испытаний) должно быть не менее 10 секунд. Электрическая прочность не нормируется для готовых изделий, но является контрольным параметром для производителя на этапе подбора состава шихты.
На практике часто сталкиваюсь с тем, что при испытании на дугостойкость «сырая» или недопропитанная доска прогорает за 3-5 секунд вместо положенных 10. Это прямой брак. Поэтому протоколы испытаний от производителя — не формальность, а необходимость.
Сравнение с аналогами и таблица цен
Чтобы понять уникальность продукта по ГОСТ 4248-92, его необходимо сравнить с ближайшими аналогами. Основное сравнение — с асбестоцементными листами общего назначения. Разница колоссальная, и она напрямую влияет на стоимость и безопасность оборудования.
| Параметр | ГОСТ 4248-92 (ДАЭ-1, ДАЭ-2) | ГОСТ 18124-95 (Листы общие) | Ориентир цены |
|---|---|---|---|
| Основное назначение | Детали электроаппаратов, работа в условиях дуги | Ограждающие конструкции, облицовка, кровля | — |
| Дугостойкость | Обязательное требование (не менее 10 с) | Не нормируется | — |
| Пропитка | Обязательная (олифа, лак) | Не проводится | — |
| Допуски по геометрии | Жесткие (±0,5...0,7 мм) | Значительно мягче | — |
| Предел прочности при изгибе | Не менее 26-29 МПа | Не менее 16-18 МПа | — |
| Цена за м² (ориентир) | 800–1500 руб. | 300–600 руб. | Зависит от толщины |
Как видно из таблицы, это принципиально разные продукты, хотя сырьевая база у них схожа. Попытка сэкономить и заменить ДАЭ на обычный лист — прямой путь к аварии. Вы экономите на закупке, но рискуете целостностью оборудования. Расходы на замену пробитой камеры несопоставимы с разницей в цене материалов.
Приемка, бюджет и контроль качества
Приемка партии проводится по результатам приемосдаточных и периодических испытаний. Раз за разом при приемке мы проверяем три вещи: паспорт качества (сертификат), визуальный осмотр и выборочный замер геометрии. Это минимум, без которого работать нельзя.
Визуальный осмотр критически важен. Стандарт требует, чтобы поверхности были гладкими, а кромки — без сколов, вмятин и расслоений. Допускаются лишь незначительные дефекты, не влияющие на монтаж. Наиболее вероятные дефекты, которые мы чаще всего отлавливаем: расслоение по толщине (проверяется легким простукиванием — глухой звук явный признак брака), сетка мелких трещин («паутинка» — результат нарушения режимов сушки), недопропитка (видна по неравномерному глянцу).
Бюджет и окупаемость контроля
Многие спрашивают, стоит ли тратиться на входной контроль каждой партии? Ответ однозначный: да. Затраты на лабораторный анализ несопоставимы с бюджетом на устранение последствий пробоя в распределительном устройстве.
Инвестиции в качественный материал окупаются стабильностью процесса. Меньше простоев, меньше аварийных замен, выше безопасность персонала. Если вы планируете заказать крупную партию, обязательно заложите в смету расходы на выборочную проверку дугостойкости. Это не лишние деньги, это страховка.
А что если пропустить брак? Пробой, пожар, остановка подстанции. Суммы могут достигать миллионов. Риск того не стоит. На практике часто сталкиваюсь с тем, что поставщик предоставляет сертификат на тип, а не на партию. Это некорректно.
Типичные дефекты
Испытание на дугостойкость — периодическое и проводится выборочно. В условиях предприятия-потребителя его повторить практически невозможно, поэтому мы всегда запрашиваем протоколы испытаний от производителя за последние 6-12 месяцев. Отсутствие таких протоколов — красный флаг.
Отклонения в геометрии проверяем щупом и поверенной линейкой. Доска с заваленными кромками создаст проблемы при монтаже. Не бойтесь возвращать брак. Лучше потерять время на возврат, чем неделю на ремонт оборудования.
Практические рекомендации технолога
На основе многолетнего опыта работы с данным стандартом и продукцией, выпускаемой по его требованиям, сформулирую четкие рекомендации. При оформлении ТЗ и заявки всегда указывайте полное обозначение — «Доски по ГОСТ 4248-92, тип ДАЭ-Х, толщина Y мм». Требуйте от поставщика предоставления сертификата соответствия и паспорта качества на конкретную партию.
При визуальной приемке осмотрите каждую доску или выборочно из каждой паллеты на предмет сколов, трещин и расслоений. Отбраковывайте изделия с матовыми пятнами — признак плохой пропитки. При механическом контроле обязательно выборочно проверьте толщину штангенциркулем в нескольких точках, особенно по кромкам.
При складировании храните доски в сухом помещении в горизонтальном положении на ровном основании. Стеллажи должны предотвращать прогиб. Несоблюдение условий хранения может привести к короблению и нарушению геометрии. При механической обработке используйте инструмент с твердосплавными напайками и обеспечьте эффективное пылеудаление.
Вопросы поставщикам и ответы
Где купить доски по ГОСТ 4248-92?
Ищите специализированных поставщиков электротехнических материалов или заводы-производители асбестоцементной продукции. Обычные строительные базы редко держат нужный ассортимент.
Какова средняя цена за квадратный метр?
Цена зависит от толщины и типа (ДАЭ-1 или ДАЭ-2). Дугостойкие доски всегда дороже листов общего назначения из-за обязательной пропитки и жесткого контроля качества.
Можно ли использовать доски с истекшим сроком хранения?
При правильном хранении срок не ограничен. Но если есть признаки коробления или потери глянца пропитки — лучше забраковать.
Чем отличается ДАЭ-1 от ДАЭ-2?
Толщиной и пределом прочности. ДАЭ-2 толще и прочнее, предназначена для более нагруженных узлов. Выбор зависит от расчетных нагрузок в вашем аппарате.
Подводя итог: ГОСТ 4248-92 — это тщательно проработанный, «инженерный» стандарт. Его скрупулезное соблюдение производителем и грамотный контроль со стороны потребителя являются залогом надежной работы высоковольтного оборудования. Понимание его нюансов позволяет избежать критических ошибок на стадии закупки. Не экономьте на изоляции.
