Описание

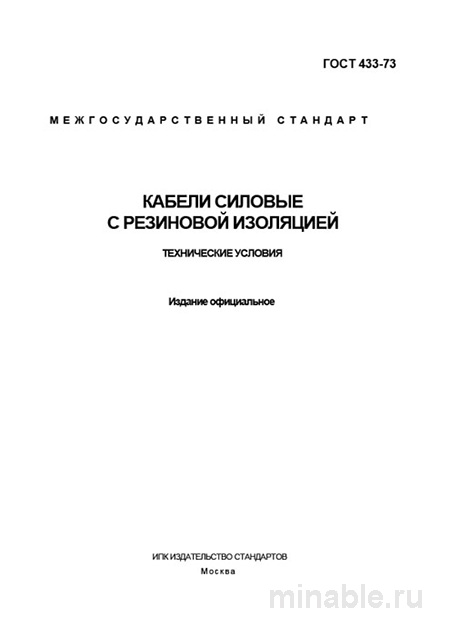

В промышленной электрике надежность — это не просто слово, а вопрос безопасности. Когда оборудование движется, вибрирует или работает в сложных условиях, обычный кабель не подойдет. ГОСТ 433-73 — это фундамент, точка отсчета качества для силовых кабелей с резиновой изоляцией. Как инженер, который не раз разбирался с пробоями на подвижных механизмах, скажу прямо: пренебрежение этим стандартом ведет к прямым финансовым потерям. Данный обзор — не сухая выписка из нормативов, а практическое руководство, где мы разберем ГОСТ 433-73 кабели цена и реальные характеристики, влияющие на выбор.
Почему именно этот документ? Потому что резиновая изоляция и ПВХ — это, простите, как спортивная обувь и кирзачи. Оба защищают ногу, но бегать в кирзачах неудобно. Попытка сэкономить на сырье, купив стационарный кабель для подвижного подключения, вылезает боком на этапе эксплуатации. Гибкость, стойкость к изгибам, ресурс — все это закладывается еще на этапе выбора марки. И если вы ищете, где купить кабель с резиновой изоляцией, первое, на что нужно смотреть — это соответствие 433-73.
Назначение и область применения
Стандарт регламентирует технические условия на силовые кабели на номинальное переменное напряжение 660 В и 300 В частотой 50 Гц. Ключевая особенность — изоляция и оболочка из резиновых смесей. Это определяет основную нишу применения: установки с повышенными требованиями к гибкости и стойкости к многократным изгибам.
На практике мы используем такие кабели для подвижного подключения станков, кранового и подъемно-транспортного оборудования. Также для питания переносного электроинструмента и временного освещения. Прокладка в условиях сложной геометрии трасс, где жесткие кабели неудобны, — это тоже их стихия.
Важный нюанс, который не всегда очевиден при выборе: резиновая изоляция, особенно на основе натрий-бутадиенового каучука (НБК), подвержена старению под воздействием озона, масел и высоких температур. Вот в чём загвоздка: для стационарной прокладки в кабельных лотках часто предпочтительнее альтернативы. Резина здесь нужна там, где есть движение.
Технические требования и конструкция
Стандарт детально прописывает конструкцию кабеля от токопроводящей жилы до защитных покровов. Ошибка в любом из пунктов делает партию непригодной для ответственных работ. Контроль качества должен опираться именно на эти параметры.
Материалы и конструкция
Токопроводящие жилы изготавливаются из медной или алюминиевой проволоки. Жилы могут быть однопроволочными (сечением до 16 мм²) или многопроволочными для обеспечения гибкости. Изоляция выполняется из резины на основе натурального (НР) или синтетического каучука. Толщина изоляции нормируется в зависимости от напряжения и сечения.
Оболочка наносится поверх скрученных изолированных жил. Материал — резина, стойкая к механическим воздействиям, влаге и старению. Для кабелей, предназначенных для прокладки в земле, предусмотрена броня из стальных оцинкованных лент. Это защищает от грызунов и механических повреждений при копке.
Честно говоря, именно броня часто становится камнем преткновения при приемке. Неравномерность наложения лент — частый дефект у недобросовестных заводов. Визуальный осмотр здесь решает многое.
Эксплуатационные характеристики
Стандарт устанавливает жесткие требования к электрическим и механическим свойствам. Электрическое сопротивление изоляции — один из ключевых параметров при приемке. Измеряется на готовом кабеле постоянному току напряжением 250 В.
Испытательное напряжение переменного тока кабель должен выдерживать без пробоя. Например, 600 В для кабелей на 300 В в течение 10 минут. Стойкость к изгибу проверяется наматыванием образца на барабан определенного диаметра с последующим контролем целостности.
На практике часто сталкиваюсь с тем, что при испытании на изгиб «сырая» или неверно вулканизированная резина дает трещины. Они невидимы глазу, но четко фиксируются при последующем измерении сопротивления изоляции. Поэтому тесты нужно проводить в комплексе.
Сравнение с аналогами и таблица цен
Выбор между кабелем по ГОСТ 433-73 и его аналогами определяется конкретной задачей. Ключевой конкурент — кабели с изоляцией из поливинилхлорида (ПВХ). Разница колоссальная, и она напрямую влияет на стоимость и ресурс линии.
| Параметр | ГОСТ 433-73 (Резина) | ГОСТ 16442-80 (ПВХ, ВВГ) | Ориентир цены |
|---|---|---|---|
| Основное назначение | Подвижное подключение, вибрации | Стационарная прокладка | — |
| Гибкость | Высокая (многопроволочная жила + эластичная резина) | Низкая/Средняя (ПВХ пластичен, но не эластичен) | — |
| Термостойкость | Длительная: +65°C (НБК), +75°C (НР) | Длительная: +70°C | — |
| Стойкость к маслу | Низкая (резина НБК набухает) | Высокая (ПВХ стоек к маслам) | — |
| Горючесть | Поддерживает горение, много дыма | Не распространяет горение, хлорсодержащие газы | — |
| Цена за метр (ориентир) | 150–450 руб. | 100–350 руб. | Зависит от сечения |
Как видно из таблицы, выбор не в пользу «нового и современного», а в пользу целесообразности. Для стационарной прокладки в сухих помещениях ВВГ часто выигрывает. Но там, где кабель должен двигаться, резина — безальтернативный вариант. Для наглядности рекомендую свериться с ГОСТ 16442-80, где требования к стационарной прокладке иные.
Приемка, бюджет и контроль качества
Приемка кабеля по ГОСТ 433-73 — многоэтапный процесс. Раз за разом при приемке мы проверяем целостность оболочки, отсутствие вмятин, вздутий, посторонних включений. Особое внимание — равномерность наложения броневых лент.
Проверка маркировки обязательна. Бирки на барабане и непрерывная печать на оболочке должны соответствовать заказанной марке, сечению, ГОСТу. Замер толщины изоляции и оболочки штангенциркулем — даже незначительное отклонение в меньшую сторону — брак.
Бюджет и окупаемость контроля
Многие спрашивают, стоит ли тратиться на входной контроль каждой партии? Ответ однозначный: да. Расходы на лабораторный анализ несопоставимы с затратами на устранение последствий короткого замыкания в подвижной части механизма.
Инвестиции в качественный кабель окупаются стабильностью процесса. Меньше простоев, меньше аварийных замен, выше безопасность персонала. Если вы планируете заказать крупную партию, обязательно заложите в бюджет расходы на выборочную проверку сопротивления изоляции.
А что если пропустить брак? Пожар, остановка линии, травмы. Риск того не стоит. На практике часто сталкиваюсь с тем, что поставщик предоставляет сертификат на тип, а не на партию. Это некорректно.
Типичные дефекты
Наиболее вероятные дефекты: неравномерность толщины изоляции, плохая адгезия резины к жиле. «Сырая» резина (липкая поверхность, низкое сопротивление изоляции) встречается часто у мелких заводов. Неправильная скрутка жил ведет к их перекосу и истончению изоляции в отдельных точках.
Измерение электрического сопротивления жилы омметром проверяет соответствие активного сопротивления постоянному току табличным значениям. Завышенное сопротивление — признак некондиционного металла. Не бойтесь возвращать такую продукцию.
Практические рекомендации инженера
На основе многолетнего опыта работы с данным стандартом, позволю себе дать несколько советов. Не используйте кабели с резиновой изоляцией НБК в зонах с постоянным воздействием масел, озона и прямых солнечных лучей. Ищите специализированные марки или переходите на альтернативы.
При проектировании гибких подвесок закладывайте минимальный радиус изгиба с запасом, указанным в стандарте. Помните, что на морозе резина «дубеет». В спецификации всегда указывайте не только марку, но и полную ссылку на стандарт: «ГОСТ 433-73». Это отсекает недобросовестных поставщиков.
Требуйте от поставщика протоколы испытаний, особенно на электрическое сопротивление изоляции и испытание повышенным напряжением. При приемке обязательно делайте выборочный замер толщины изоляции. Перед монтажом измерьте сопротивление изоляции мегомметром на барабане.
Обращайте внимание на дату изготовления. Резина стареет. Кабель, пролежавший на складе 5+ лет, даже при идеальных внешних параметрах может иметь сильно ухудшенные диэлектрические свойства. Это критично.
Вопросы поставщикам и ответы
Где купить кабель по ГОСТ 433-73?
Ищите специализированных поставщиков кабельной продукции или заводы-производители. Обычные строительные рынки редко держат нужный ассортимент промышленного назначения.
Какова средняя цена за метр?
Цена зависит от сечения и марки жилы (медь/алюминий). Резиновая изоляция всегда дороже ПВХ из-за сложности производства и сырья.
Можно ли использовать кабель с истекшим сроком хранения?
Нежелательно. Резина деградирует со временем. Если дата изготовления старше 5 лет — требуйте повторных испытаний или отказывайтесь.
Чем отличается от кабеля КГ?
КГ — это конкретная марка, которая часто производится именно по ГОСТ 433-73 или схожим ТУ. Стандарт же описывает общие технические условия для класса кабелей.
Подводя итог: не экономьте на основе. Качественный кабель — это залог того, что ваше оборудование отработает ресурс, заложенный конструктором. Проверка по ГОСТ 433-73 — это минимальная необходимая гигиена закупок для промышленного предприятия. Берегите себя и свои сети.
