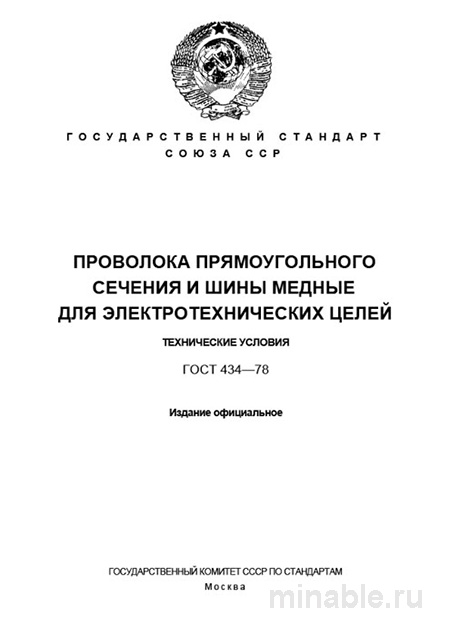

Обзор государственного стандарта ГОСТ 434-78: ключевые аспекты и практическое применение
ГОСТ 434-78 представляет собой основополагающий нормативный документ, регулирующий технические требования к медной проволоке и шинам, применяемым в электротехнике. В качестве инженера с многолетним опытом работы в данной области, я регулярно сталкиваюсь с необходимостью применения данного стандарта. Он служит инструментом для оценки качества материалов, их использования при проектировании и контроля продукции на всех этапах производства.
Цели и область применения стандарта
ГОСТ 434-78 устанавливает критерии и требования к холоднокатаной и холоднотянутой медной проволоке и шинам, предназначенным для использования в электротехнических устройствах. Данный стандарт охватывает ключевые аспекты, влияющие на эксплуатационные характеристики изделий, включая их электропроводность, механическую прочность и геометрические параметры.
Основные требования к материалам и изделиям
Материалы и их классификация
Для производства проволоки и шин по ГОСТ 434-78 применяется медь марок М1 или М1р, содержащая не менее 99,9% чистой меди. В зависимости от механических свойств, медь классифицируется на два основных типа:
-
Мягкая (отожженная), обозначаемая буквой "М". Обладает высокой пластичностью и электропроводностью.
-
Твердая (неотожженная), обозначаемая буквой "Т". Характеризуется повышенной прочностью и меньшей пластичностью.
Выбор типа меди зависит от конкретных требований к изделию: мягкие материалы чаще используются для изготовления гибких шин, в то время как твердые — для конструкций, требующих высокой механической устойчивости.
Геометрические параметры
Стандарт регламентирует диапазон диаметров проволоки от 0,8 до 105 мм, а также устанавливает строгие допуски на размеры и форму поперечного сечения. Особое внимание уделяется геометрии углов, которые не должны иметь острых или чрезмерно тупых форм, что может негативно сказаться на эксплуатационных характеристиках изделий.
Электрические и механические характеристики
Одним из ключевых требований является обеспечение высокой электропроводности материала. Для мягкой меди нормируется удельное электрическое сопротивление не более 0,01724 Ом·мм²/м, для твердой — не более 0,01790 Ом·мм²/м. Кроме того, проверяется механическая прочность материала, включая его способность к растяжению.
Методы контроля качества
При приемке продукции осуществляется комплекс мероприятий, направленных на оценку соответствия требованиям стандарта:
-
Визуальный осмотр и измерение геометрических параметров с использованием специализированных инструментов.
-
Определение степени твердости материала путем испытания на навивку на оправку.
-
Анализ сопроводительной документации, включая сертификаты качества, подтверждающие соответствие продукции требованиям ГОСТ.
Важно отметить, что сертификат должен быть оформлен на конкретную партию продукции, а не на весь объем продукции поставщика.
Сравнительный анализ с другими стандартами
ГОСТ 434-78 отличается от других нормативных документов, таких как ГОСТ 1173-2006 (касающийся круглой медной проволоки) и ГОСТ 18690-2012 (регулирующий требования к медным шинам). Основное различие заключается в назначении продукции и предъявляемых к ней требованиях:
/ Параметр / ГОСТ 434-78 / ГОСТ 1173-2006 (проволока) / ГОСТ 18690-2012 (шины) / /------------/----------------------------------------------------/----------------------------------------------------------/--------------------------------------------------------/ / Назначение / Электротехника (обмотки, шины) / Круглые медные проволоки / Медные шины общего назначения, включая деформируемые / / Ключевой параметр / Удельное электрическое сопротивление / Механические свойства / Механические свойства / / Допуски по геометрии / Свыше строгие / Менее строгие / Свыше строгие / / Состояние материала / Мягкая (М) и твердая (Т) / Не регламентируется / Только твердая (холоднокатаная) / / Контроль поверхности / Без дефектов, ровный цвет / Допускаются незначительные дефекты / Допускаются незначительные дефекты /
Практические рекомендации
-
При оформлении заказа на поставку медной продукции необходимо четко указывать марку материала, его состояние и требуемые геометрические параметры.
-
При приемке продукции следует проводить визуальный осмотр и проверку соответствия геометрических и электрических характеристик требованиям стандарта.
-
В случае возникновения сомнений в качестве продукции рекомендуется проведение независимых лабораторных испытаний для оценки сопротивления и механических свойств материала.
Заключение
ГОСТ 434-78 играет важную роль в обеспечении надежности и долговечности электротехнических изделий. Понимание и соблюдение требований данного стандарта является обязательным условием для производителей и потребителей электротехнической продукции.
