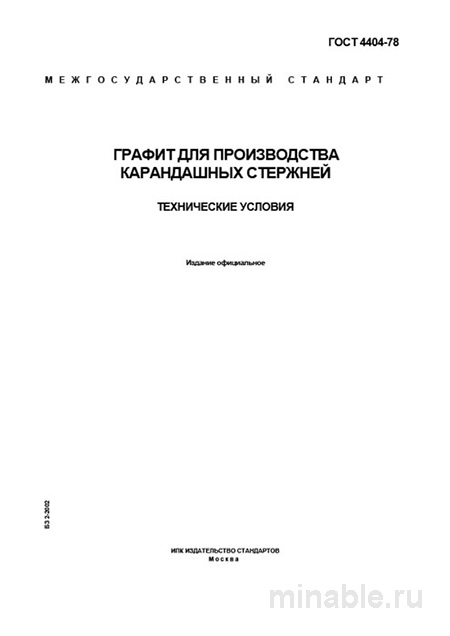

ГОСТ 4404-78: Графит для карандашных стержней. Полный разбор

Обзор ГОСТ 4404-78: Графит для производства карандашных стержней

В промышленной сфере не существует незначительных аспектов. Качество любого изделия, включая сложные механизмы и простые карандаши, определяется точностью соблюдения установленных стандартов для каждого компонента. ГОСТ 4404-78 является ключевым нормативным документом, регламентирующим характеристики природного кристаллического графита, используемого в производстве карандашных стержней. Несмотря на то, что стандарт был принят более сорока лет назад, он продолжает оставаться актуальным и находит широкое применение на производственных предприятиях. Рассмотрим его положения, как если бы мы анализировали инструкцию для специалистов производственного процесса.

Назначение и область применения ГОСТ 4404-78

Настоящий стандарт устанавливает требования к природному кристаллическому графиту, предназначенному для производства карандашных стержней. Важно отметить, что данный графит не может быть использован для иных целей, таких как изготовление тиглей или уплотнительных материалов. Основная задача стандарта — обеспечение необходимых характеристик графита, при которых карандаш будет обладать требуемыми свойствами, такими как мягкость и устойчивость к ломкости при заточке.

Стандарт распространяется на графит в форме порошка, который затем используется в процессе производства карандашных стержней путем смешивания с глиной и другими связующими компонентами с последующей прессовкой. Качество порошка напрямую влияет на эксплуатационные характеристики готового изделия, включая равномерность письма, устойчивость к крошению и ломанию.

Основные технические требования к графиту

Технические требования ГОСТ 4404-78 включают три ключевых аспекта: химический состав, физические свойства и гранулометрический состав. Эти параметры в совокупности определяют соответствие графита установленным стандартам.

Химический состав

Основным параметром, подлежащим контролю, является содержание углерода в графите. В зависимости от сорта графита, содержание углерода варьируется следующим образом:

• Марка ГЛ-1: высший сорт графита, содержание углерода не менее 96,5%.

• Марка ГЛ-2: первый сорт графита, содержание углерода не менее 94%.

• Марка ГЛ-3: второй сорт графита, содержание углерода не менее 91%.

Дополнительно регламентируется содержание золы — минеральных примесей, негативно влияющих на качество карандаша. Для марок ГЛ-1 и ГЛ-2 содержание золы не должно превышать 4%, для марки ГЛ-3 — 7%. Повышенное содержание золы приводит к снижению интенсивности цвета карандаша и увеличению абразивности, что ускоряет износ точильных инструментов.

Практический опыт: В процессе работы с поставщиками нередко возникают ситуации, когда вместо графита марки ГЛ-2 поставляется графит марки ГЛ-3, что приводит к ухудшению качества карандашей. Для предотвращения подобных инцидентов рекомендуется проводить лабораторный анализ зольности графита, особенно при смене поставщика.

Гранулометрический состав

Размер частиц графита оказывает значительное влияние на эксплуатационные характеристики карандаша. Стандарт устанавливает следующие требования к гранулометрическому составу:

• Содержание частиц размером более 0,063 мм не должно превышать 2%.

• Содержание частиц размером 0,05 мм и менее не должно превышать 15%.

Избыточное количество крупных частиц может привести к царапанию бумаги, а слишком мелкие частицы могут затруднить процесс смешивания с глиной, что в свою очередь снижает прочность карандашного стержня.

Влажность

Содержание влаги в графите не должно превышать 1%. Это требование необходимо для предотвращения слипания порошка и обеспечения удобства его использования в производственном процессе.

Методы контроля качества графита на производстве

Контроль качества графита является неотъемлемой частью производственного процесса. Партии графита принимаются партиями до 5 тонн. Для оценки качества отбираются пробы из различных точек каждой упаковки.

Практический опыт: При приемке партий графита помимо анализа сопроводительных документов, проводятся собственные испытания. Визуально оценивается цвет, однородность и отсутствие посторонних включений. Также проверяется текстура графита путем растирания между пальцами. Качественный графит должен обладать однородной текстурой, жирностью и отсутствием абразивных частиц.

Основные этапы контроля качества включают:

1. Визуальную оценку: проверка на наличие загрязнений, посторонних включений и неприятного запаха.

2. Ситовой анализ: определение гранулометрического состава путем просеивания проб через сито.

3. Лабораторные испытания: количественный анализ содержания углерода и золы, позволяющий получить точные данные о качестве графита.

Наиболее часто выявляемые дефекты графита включают:

• Превышение содержания крупных частиц.

• Превышение допустимого уровня зольности.

• Повышенная влажность, приводящая к комкованию порошка.

• Наличие посторонних включений и песка.

Сравнительный анализ с другими стандартами на графит

Для более полного понимания специфики ГОСТ 4404-78 целесообразно провести его сопоставление с другими стандартами, регламентирующими характеристики графита:

/ Характеристика / ГОСТ 4404-78 (Карандаши) / ГОСТ 4596-75 (Электроугольные изделия) / ГОСТ 5279-74 (Антифрикционные материалы) / /--------------------------------/--------------------------/--------------------------------------/-----------------------------------------/ / Назначение / Для производства карандашей / Для электроугольных изделий / Для снижения трения / / Минимальное содержание углерода / 91% / 88-99% (в зависимости от марки) / Не нормируется / / Максимальное содержание золы / 4-7% / 2-12% / Не нормируется / / Гранулометрический состав / Жестко регламентирован / Нормируется общий размер / Нормируется в зависимости от изделия / / Важнейшие показатели / Чистота и размер частиц / Электрическое сопротивление / Износостойкость /

Как видно из таблицы, каждый стандарт направлен на решение специфических задач. Использование графита, предназначенного для электроугольных изделий или антифрикционных материалов, в производстве карандашей приведет к ухудшению их эксплуатационных характеристик.

Рекомендации для специалистов, работающих с графитом

На основании многолетнего опыта работы с графитными материалами можно сформулировать следующие рекомендации:

1. При выборе поставщика необходимо требовать предоставления не только сопроводительных документов, но и результатов проведенных испытаний. Рекомендуется также учитывать опыт работы поставщика на рынке.

2. При получении партии графита следует провести первичную визуальную оценку. При наличии сомнений рекомендуется проведение лабораторного анализа.

3. Перед началом использования новой партии графита рекомендуется изготовление пробной партии карандашей. Это позволит оценить их эксплуатационные характеристики и выявить возможные несоответствия стандартам.

4. Хранение графита должно осуществляться в сухом, герметично закрытом помещении для предотвращения воздействия влаги, которая может негативно повлиять на качество продукции.

Заключение

ГОСТ 4404-78 является важным нормативным документом, регулирующим характеристики природного кристаллического графита, используемого для производства карандашных стержней. Стандарт обеспечивает высокие эксплуатационные характеристики карандашей, включая мягкость, устойчивость к ломкости и равномерность письма. Несмотря на появление новых материалов и технологий, ГОСТ 4404-78 продолжает оставаться надежным и проверенным временем стандартом, гарантирующим качество продукции. Соблюдение требований данного стандарта позволяет обеспечить стабильное качество карандашей и удовлетворить потребности потребителей.
