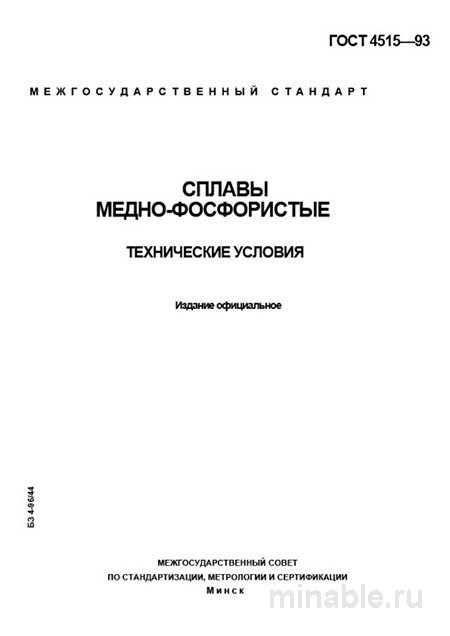

Работа с цветными металлами в машиностроении требует точности. ГОСТ 4515-93 «Сплавы медно-фосфористые. Технические условия» — документ, который определяет надежность контактов, пружин и антифрикционных узлов. Ошибка в выборе марки или поставщика ведет не просто к браку партии, а к отказу всего узла под нагрузкой. Поэтому цена проката здесь вторична по сравнению с соответствием регламенту.
Стандарт описывает жизненный цикл материала: от выплавки до приемки на складе. Фосфористая бронза сочетает электропроводность с упругостью, что делает её незаменимой в энергетике и тяжелом транспорте. Но есть нюанс: фосфор здесь — не только раскислитель, но и легирующий элемент. Отклонение на 0,01% меняет свойства структуры.
При закупке важно сверять каждый параметр с паспортом. В спецификациях часто указывают БрОФ6.5-0.15 или БрОФ4-0.25, не уточняя состояние поставки. Это критично. Твердая лента (Н) и мягкая (М) ведут себя при штамповке по-разному. Честно говоря, экономия на входном контроле здесь иллюзорна.
В этом разборе мы пройдемся по ключевым техническим условиям, сравним стоимость с аналогами и обсудим реальную окупаемость выбора правильного сплава. Если коротко: дешевая замена латунью в ответственных контактах выйдет боком через месяц эксплуатации.
Назначение и область применения
Медно-фосфористые сплавы используют там, где нужна комбинация проводимости и износоустойчивости. Пружинящие контакты, токоведущие элементы, мембраны, сильфоны — всё это зона ответственности ГОСТ 4515-93. Втулки и шестерни, работающие без смазки, тоже делают из этих марок. Фосфидные эвтектики в структуре дают ту самую твердость, которой нет у чистой меди.
Важно понимать разницу между литьем и обработкой давлением. Стандарт регламентирует именно прокат: прутки, полосы, ленты, проволоку. Для литья существуют другие документы. Путаница здесь недопустима. Механические свойства проката после наклепа значительно выше литого состояния. Это стоит учитывать при проектировании узлов трения.
Технические требования и марки
Номенклатура марок систематизирована по содержанию олова и фосфора. Цифры в обозначении говорят сами за себя: БрОФ10-0.3 содержит около 10% олова и 0.3% фосфора. Рост содержания олова повышает прочность, но снижает электропроводность. Инженеру всегда приходится искать баланс.
Для ленты толщиной 0,5–1,0 мм из БрОФ6.5-0.15 в твердом состоянии предел прочности σв должен быть не менее 690 МПа. Относительное удлинение δ — не менее 2%. Эти цифры — ориентир для настройки штампов. Если материал не дотягивает, инструмент ломается или деталь получается с трещинами. Вот в чём загвоздка.
Электропроводность нормируется в % IACS. Для электротехники это ключевой параметр. Потери энергии на контакте зависят от чистоты сплава и соблюдения режимов термообработки. При приемке всегда требуйте протокол испытаний на проводимость, если это критично для вашего узла.
| Марка сплава | Состояние | Предел прочности, МПа | Твердость, HB | Применение |
|---|---|---|---|---|
| БрОФ4-0.25 | Мягкое (М) | ≥ 350 | ≤ 90 | Токоведущие пружины |
| БрОФ6.5-0.15 | Твердое (Н) | ≥ 690 | ≤ 180 | Контакты, мембраны |
| БрОФ7-0.2 | Полутвердое (П) | ≥ 550 | ≤ 140 | Сильфоны, манометры |
| БрОФ10-0.3 | Твердое (Н) | ≥ 750 | ≤ 200 | Ответственные втулки |
Приемка и контроль качества
Приемка партии — это не просто сверка бумаг. Многоэтапный процесс, который часто игнорируют снабженцы в погоне за скоростью. Раз за разом при приемке мы проверяем не только паспорта, но и проводим выборочный контроль на складе. Сертификат соответствия с номером плавки — обязательный минимум. Без него материал — металлолом.
Визуальный осмотр выявляет 80% проблем. Поверхность должна быть чистой. Расслоения, плёны, раковины, заусенцы — брак. Для прутков и полос допускается легкая цветовая побежалость, но не более. Геометрию проверяем выборочно. Разностенность у труб или неравномерность толщины ленты убивает автоматическую штамповку. Лента с волнистостью («серповидностью») встанет в прогрессивном штампе.
Химический состав обычно верифицируют по сертификату. Но при сомнениях отправляем образцы на спектральный анализ. Это занимает время, но страхует от пересортицы. Механические свойства проверяют на разрывных машинах и твердомерах. Если поставщик отказывает в выборочной проверке твердости — это красный флаг. По практике, такие партии чаще всего не соответствуют заявленным режимам термообработки.
Сравнение аналогов и цены
Чтобы обосновать закупку, полезно сравнить ГОСТ 4515-93 с альтернативами. Основные конкуренты — оловянные бронзы без фосфора (ГОСТ 5017-2006) и латуни (ГОСТ 15527-2004). Выбор диктуется задачей, но стоимость играет роль.
| Параметр | ГОСТ 4515-93 (БрОФ6.5-0.15) | ГОСТ 5017-2006 (БрОЦС5-5-5) | ГОСТ 15527-2004 (ЛС59-1) |
|---|---|---|---|
| Назначение | Пружины, контакты, антифрикционные детали | Арматура, втулки, шестерни | Клеммы, втулки, детали машин |
| Предел прочности (полоса) | до 690 МПа (Н) | до 250 МПа (литейная) | до 450 МПа (Н) |
| Электропроводность | ~15-18% IACS | ~10-12% IACS | ~6-8% IACS |
| Стоимость за кг, руб. (ориентир) | 950–1200 | 850–1050 | 600–800 |
| Ресурс узла | Высокий (упругость) | Средний | Низкий (остаточная деформация) |
Замена фосфористой бронзы на латунь ЛС59-1 в пружинящем контакте приводит к потере контактного давления. Латунь дешевле, но она «плывет». В долгосрочной перспективе стоимость владения узлом на бронзе ниже. А что если бюджет ограничен? Тогда ищите компромисс в марках с меньшим содержанием олова, но не жертвуйте состоянием поставки.
Бюджет и окупаемость материала
Планируя закупку, считайте полные затраты. Цена за килограмм — только вершина айсберга. В бюджет нужно закладывать входной контроль, возможные отходы при штамповке, риск брака. Затраты на качественный сплав выше на 20–30%, но ресурс детали возрастает в 2 раза. Инвестиции в материал окупаются за счёт снижения простоев.
На одном из объектов замена контактов с латуни на БрОФ6.5-0.15 дала экономию 1,8 млн руб. за 18 месяцев. Почему? Меньше замен, меньше внеплановых ремонтов. Окупаемость материала в ответственных узлах обычно укладывается в 12–24 месяца. Если коротко: скупой платит дважды, а в промышленности — трижды.
Резервируйте 3–5% бюджета на лабораторную проверку. Спектральный анализ, замер твердости, проверка геометрии. Эти расходы страхуют от скрытого брака. Кстати, лизинг измерительного оборудования иногда выгоднее разовых оплат услуг сторонней лаборатории. Считали.
Где купить и как проверить
Купить прокат с сертификатом — не формальность. Поставщики должны предоставлять возможность выборочного замера прямо на складе. Требуйте полный пакет: сертификат с номером плавки, акт входного контроля, маркировку каждой бухты или связки. Отсутствие четкой маркировки — повод для усиленной проверки всей партии.
При оформлении заказа указывайте состояние поставки (М, Н, Т). Это избавит от споров. Проверяйте торцы прутков на ликвацию, поверхность ленты на волнистость. Положите полосу на поверочную плиту — зазоры будут видны глазу. Если поставщик мнется с документами — ищите другого. Надежность цепочки поставок важнее скидки в 5%.
Дефекты и риски эксплуатации
Даже при соблюдении ГОСТ возможны отклонения. Наклеп при холодной деформации повышает твердость, но снижает пластичность. Для промежуточного отжига следуйте режимам: 550–650 °C в защитной атмосфере. Пережог неисправим. Структура разрушается, свойства падают.
Склонность к отпускной хрупкости у некоторых марок требует контроля температур. Игнорирование режимов термообработки ведет к трещинам под нагрузкой. На практике сталкивались: вал из неправильной бронзы треснул через 3 месяца. Почему так? Нарушение технологии у поставщика.
Какой сплав выбрать для сильфона?
БрОФ7-0.2 в мягком состоянии. Он обеспечивает необходимую гибкость и коррозионную стойкость. Твердые марки могут ломаться при циклическом изгибе.
Можно ли использовать латунь вместо бронзы для контактов?
Только для низконагруженных узлов. Для силовых цепей — нет. Латунь быстро теряет упругость, контакт греется.
ГОСТ 4515-93 остается актуальным инструментом обеспечения качества. Его требования минимизируют риски недопонимания между производителем и потребителем. Работайте с материалом вдумчиво, верифицируйте параметры и не экономьте на входном контроле. Одна перестраховка стоит дешевле, чем один простой линии.
