Описание

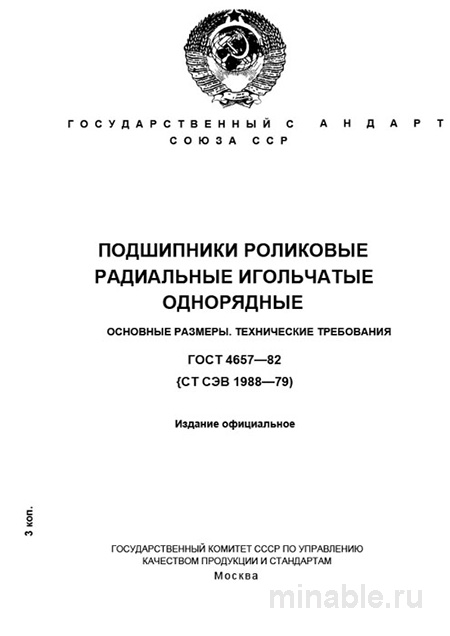

В машиностроении каждый миллиметр радиального пространства на счету. Игольчатые подшипники решают эту проблему: максимальная грузоподъёмность при минимальных габаритах. Но ошибка в выборе или монтаже стоит дорого — простой линии, замена узла, репутационные потери. ГОСТ 4657-82 регламентирует требования к этим компонентам. Однако внедрение стандарта — это не только технические условия. Это бюджет на входной контроль, обучение монтажников, правильный инструмент. Разберём документ через призму реального цеха, где каждый подшипник на учёте.
Стандарт работает с 1982 года, но до сих пор обязателен для игольчатых подшипников в СНГ. Честно говоря, многие закупщики путают игольчатые с цилиндрическими роликовыми. Пока не столкнутся с требованием к радиальному биению.
Назначение и область применения
ГОСТ 4657-82 устанавливает требования к однорядным игольчатым подшипникам для восприятия радиальных нагрузок. Ключевое преимущество — малая высота сечения при значительной нагрузочной способности. Это делает их незаменимыми в стеснённых условиях.
Зачем это нужно на практике:
- Трансмиссии автомобильной и сельхозтехники (КПП, карданные валы). Компактность критична.
- Промышленные редукторы компактных исполнений. Экономия пространства в корпусе.
- Узлы кривошипно-шатунных механизмов. Высокие циклические нагрузки.
- Электродвигатели малой мощности. Ограничения по габаритам корпуса.
Важный нюанс, который не всегда очевиден: игольчатые подшипники не предназначены для осевых нагрузок. Их установка требует точного радиального позиционирования вала и корпуса. Вот в чём загвоздка: попытка использовать их там, где есть осевая составляющая, приведёт к быстрому выходу из строя.
И это важно: надёжное осевое фиксирование сепаратора и наружного кольца — обязательное требование. По практике, до 40% преждевременных отказов связаны именно с нарушением этого правила.
Технические требования и материалы
Стандарт жёстко регламентирует все основные размеры: внутренний диаметр (d), наружный (D), ширину (B), монтажные фаски. Ряды размеров разбиты по наружным диаметрам и сериям по ширине.
Материалы и термообработка
Согласно техническим условиям, тела качения и кольца изготавливают из подшипниковых сталей марок ШХ15, ШХ15СГ или аналогов (100Cr6 по DIN). Твердость рабочих поверхностей после термообработки:
- Для колец: 61–65 HRC.
- Для роликов (игол): 61–65 HRC.
Раз за разом при приёмке мы проверяем не только сертификаты, но и выборочно контролируем твёрдость. Нередки случаи, когда перепутанная марка стали или нарушенный режим закалки приводят к преждевременному выкрашиванию. Это скрытый дефект, который проявится через 3-6 месяцев эксплуатации.
Сепараторы: влияние на ресурс
Стандарт допускает изготовление сепараторов из различных материалов. Выбор напрямую влияет на эксплуатационные характеристики и цену изделия:
- Штампованные сепараторы из сталей 08, 10, 10кп. Бюджетный вариант для средних скоростей и нагрузок.
- Механически обработанные сепараторы из латуни, текстолита или полиамидов. Для высокоскоростных узлов — лучшие условия смазки и отвода тепла.
На практике часто сталкиваюсь с тем, что заказчики экономят на сепараторе. Для скоростей выше 5000 об/мин это ошибка. Латунный сепаратор дороже на 30-40%, но ресурс узла увеличивается в 2-3 раза.
Контроль качества и приемка
Приёмка партии подшипников — критически важный этап. Основанием служат положения раздела «Технические требования» ГОСТ 4657-82. Пропуск любого параметра — риск простоя линии.
Визуальный и измерительный контроль
На практике часто сталкиваюсь с тем, что заказчики ограничиваются проверкой посадочных размеров штангенциркулем. Это грубая ошибка. Обязательному контролю подлежат:
- Радиальное биение наружного кольца относительно внутреннего (параметр Ves). Проверяется на стендах с индикаторными головками.
- Торцевое биение наружного кольца (Ses). Влияет на перекос в узле.
- Шероховатость поверхностей качения. Класс 9–10 (Ra 0,16–0,32 мкм) для колец, класс 10 (Ra 0,08–0,16 мкм) для роликов.
Требования к шероховатости жёсткие. Почему так? Потому что микронеровности — очаги будущего выкрашивания под циклическими нагрузками. А что если проигнорировать? Ресурс сократится на 50-70%.
Наиболее вероятные дефекты
Забоины и риски на рабочих поверхностях — результат неаккуратной транспортировки. Эффект «матовости» на дорожках качения — признак коррозии, часто скрытой под консервационной смазкой. Протереть ветошью, смоченной в бензине «Калоша».
Чрезмерный люфт сепаратора указывает на нарушение геометрии карманов. Отсутствие или несоответствие маркировки на торце наружного кольца — повод для возврата партии. По практике, до 15% поставок имеют нарушения именно по маркировке.
Сравнение с аналогами
Игольчатые подшипники не существуют в вакууме. Инженеру и закупщику важно понимать, когда выбрать ГОСТ 4657-82, а когда предпочесть другой стандарт.
| Параметр | ГОСТ 4657-82 (Игольчатые) | ГОСТ 8328-75 (Цилиндрические ролики) | ISO 1206:2001 (Упорные игольчатые) |
|---|---|---|---|
| Назначение | Высокие радиальные нагрузки в ограниченном пространстве | Высокие радиальные нагрузки, допускают осевые смещения | Исключительно осевые нагрузки |
| Конструкция | Тонкостенное наружное кольцо, может отсутствовать внутреннее | Массивные кольца, сепаратор, симметричные ролики | Две упорные шайбы + сепаратор с иглами |
| Осевое фиксирование | Обязательное внешнее фиксирование колец | Фиксирование одного из колец | В составе узла между опорными поверхностями |
| Допуски на биение | Строгие (малая высота усиливает погрешности) | Нормальные, более «прощающие» | Нормализованы для осевого направления |
| Цена за единицу (ориентир) | От 450 до 2 500 руб. | От 800 до 4 000 руб. | От 600 до 3 200 руб. |
Вывод жёсткий: выбор между ГОСТ 4657-82 и ГОСТ 8328-75 — компромисс между габаритами и точностью монтажа. Игольчатый вариант более «капризен», но незаменим, когда пространство ограничено. Для новых проектов с жёсткими габаритными требованиями — только игольчатые.
Бюджет закупок и окупаемость
Закупка подшипников по ГОСТ 4657-82 требует инвестиций. Это не только цена за единицу. Это контроль, монтаж, обслуживание. Давайте посчитаем реальные расходы для предприятия с парком 500 узлов.
Первичные затраты:
- Подшипники игольчатые (500 шт., средняя стоимость 1 200 руб.): 600 000 руб.
- Оборудование для входного контроля (стенды, индикаторы): ~150 000 руб.
- Обучение монтажников (курсы по работе с игольчатыми подшипниками): ~40 000 руб.
- Инструмент для монтажа (оправки, нагреватели): ~60 000 руб.
Итого старт: около 850 тыс. руб. Казалось бы, много. Но один простой линии из-за отказа подшипника обходится в 200-500 тыс. руб. в сутки. Окупаемость правильного выбора и контроля составляет 4-8 месяцев. Цифры усреднённые, но на практике мы видели срок и в 3 месяца, если ранее были частые отказы.
Есть вариант — заказать подшипники напрямую у производителя. Цена ниже на 15-20%, но минимальная партия — от 1000 шт. Для небольших объёмов выгоднее работать с дистрибьюторами. Аутсорс контроля имеет смысл только для редких закупок. Для регулярных поставок — свой контроль окупается за 6-10 партий.
Где купить подшипники по ГОСТ
Если решаете купить подшипники по ГОСТ 4657-82, искать нужно сертифицированных поставщиков. Вбейте в поиск «игольчатые подшипники ГОСТ 4657-82» и проверяйте реестр аккредитованных дистрибьюторов. Часто бывает, что у трейдера есть продукция, но сертификаты — просрочены. Уточняйте заранее.
Отечественные производители (например, ГПЗ-23, СПЗ-4, ТЛТ) обычно соблюдают стандарт. Но даже у них бывают отклонения по отдельным партиям. Поэтому входной контроль — обязателен. Внимание на импорт (Китай, Европа, Япония). Там стандарты могут отличаться. Требуйте адаптацию под ГОСТ 4657-82 или таблицы соответствия.
Внимание на посредников. Там можно найти подшипники дешевле на 10-15%, но гарантия — под вопросом. Прямой контракт с производителем надёжнее. А что если завод далеко? Логистика съест экономию. Считайте полную стоимость владения, а не только цену за единицу.
Вопросы и ответы
Можно ли использовать игольчатые подшипники для осевых нагрузок?
Нет. Только для радиальных. Для осевых — упорные игольчатые по ISO 1206 или аналогам.
Какая цена игольчатого подшипника?
В среднем 450–2 500 рублей в зависимости от размера, серии и материала сепаратора.
Как проверить качество при приёмке?
Визуальный осмотр + проверка радиального биения на стенде + выборочный замер твёрдости.
Сколько служит игольчатый подшипник?
При правильном монтаже и смазке — 15 000–50 000 часов в зависимости от нагрузки и скорости.
Чем отличается от цилиндрического роликового?
Меньшая высота сечения, но строже требования к монтажу и фиксированию колец.
ГОСТ 4657-82 — не устаревший норматив, а рабочий инструмент инженера. Его требования кажутся избыточными только на первый взгляд. На деле это выверенный минимум для надёжной работы узла на протяжении всего жизненного цикла. Не экономьте на входном контроле: один отказ подшипника стоит дороже всей партии. Если внедряете стандарт — начинайте с обучения монтажников. Правильная напрессовка предотвращает больше проблем, чем десяток инструкций.
