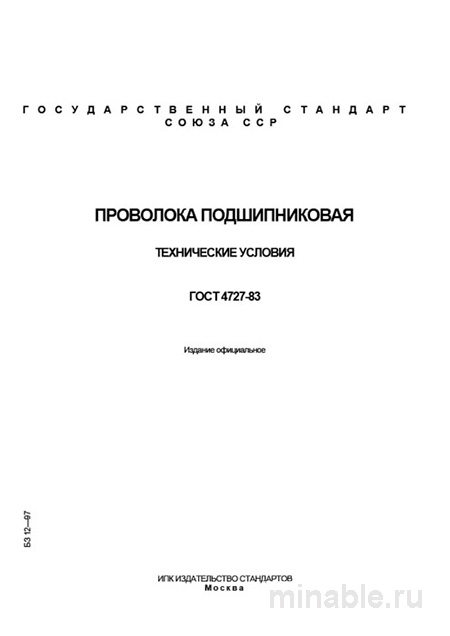

В подшипникостроении качество исходного материала определяет судьбу всего механизма. Один шарик с внутренним дефектом способен вывести из строя узел стоимостью в миллионы. ГОСТ 4727-83 «Проволока подшипниковая. Технические условия» — это не формальность, а настольная книга технолога и специалиста ОТК. Документ регламентирует производство холоднотянутой калиброванной проволоки для шариков и роликов подшипников качения. ГОСТ 4727-83 проволока подшипниковая цена которой формируется с учетом марки стали и класса точности, требует глубокого понимания технических нюансов. Игнорирование требований при закупке ведёт к массовому браку на высадке. Разбираемся, как отличить качественную проволоку от подделки и во сколько обходится надёжный входной контроль.
Стандарт устанавливает технические условия на проволоку, предназначенную исключительно для изготовления шариков и роликов с последующей закалкой. Ключевой момент: материал поставляется в отожженном состоянии. Это обеспечивает оптимальную микроструктуру для холодной высадки на высокоскоростных прессах. Вот в чём загвоздка: данный ГОСТ не распространяется на проволоку для колец подшипников. Для них существуют отдельные, более строгие нормативы. Ошибка в спецификации стоит дорого.
На практике часто сталкиваюсь с тем, что поставщики предлагают «универсальную» проволоку, которая формально проходит по химсоставу, но не выдерживает испытания на высадку. И это важно. Стандарт требует комплексного контроля: от спектра до микроструктуры. Доверять только сертификату — наивно.
Назначение стандарта и область применения
ГОСТ 4727-83 определяет правила игры для всех участников рынка подшипниковых компонентов. Производители проволоки обязаны следовать ему строго. Любое отклонение — законный повод для браковки партии. Стандарт охватывает весь цикл: от выбора марки стали до упаковки мотков.
Область применения строго очерчена: холодная высадка шариков и роликов для подшипников качения. Это включает автомобильную промышленность, станкостроение, авиацию. Ключевое требование — последующая термообработка. Проволока должна иметь структуру, готовую к закалке. Феррит плюс зернистый перлит. Без сетки карбидов, без обезуглероживания.
Важный нюанс, который не всегда очевиден при первом прочтении: стандарт не допускает компромиссов по чистоте поверхности. Даже микроскопические закаты или риски ведут к браку при высадке. На практике мы всегда требуем от поставщиков предоставления образцов для пробной высадки перед отгрузкой партии. Это снижает риск простоя линии.
Честно говоря, многие закупщики смотрят только на цену за тонну. А потом платят за простой пресса и утилизацию брака. Стоимость качественной проволоки выше, но окупаемость за счёт снижения брака — многократно лучше.
Марки стали и требования к химсоставу
Стандарт жестко регламентирует перечень марок сталей, допущенных к использованию. Основа всего — металл. Для подшипниковой проволоки предусмотрено использование высокоуглеродистых хромистых сталей.
Основные марки, регламентированные стандартом:
- Сталь ГОСТ 801-78. Но есть нюанс. Раз за разом при приемке мы проверяем не только сертификат, но и выборочно проводим спектральный анализ. Особое внимание — содержанию серы и фосфора. Даже в пределах допуска, верхние значения повышают риск хрупкого разрушения.
И это важно: требование к балансу элементов. Не просто «в пределах ГОСТ», а оптимальное соотношение хрома и углерода для равномерного распределения карбидов. Поставщик, который это понимает, стоит дороже. Но и брак у него — единицы.
Геометрия проволоки и классы точности
Проволока поставляется в мотках или на кассетах с номинальными диаметрами от 1,0 до 16,0 мм. Главный геометрический параметр — предельное отклонение по диаметру. Оно варьируется в зависимости от класса точности.
Класс «К» (калиброванная): допуск от ±0,02 мм (для диаметров 1-3 мм) до ±0,04 мм (для 14-16 мм). Подходит для большинства задач высадки.
Класс «КТ» (калиброванная с отделкой повышенной точности): допуск от ±0,01 мм до ±0,03 мм. Для высокоскоростной высадки на современных автоматах — необходимость. Нестабильный диаметр ведёт к ускоренному износу матриц и пуансонов.
На практике часто сталкиваюсь с тем, что поставщики экономят на калибровке, предлагая класс «К» вместо «КТ». Формально — в допуске. Фактически — брак по геометрии шарика после высадки. Вот в чём загвоздка: экономия на проволоке оборачивается затратами на ремонт оснастки и переналадку линии.
Твердость проволоки в состоянии поставки (НВ) также регламентирована. Например, для ШХ15 диаметром 3-6 мм твердость не должна превышать 207 НВ. Это обеспечивает необходимую пластичность для холодной высадки. Слишком твердая проволока трескается при деформации. Слишком мягкая — даёт недопустимую усадку.
Сравнение стандартов и бюджет на контроль
Часто возникает вопрос: чем проволока по ГОСТ 4727-83 отличается от пружинной или калиброванной стали общего назначения? Это принципиально разные продукты. Для наглядности сравним её с ближайшим, на первый взгляд, аналогом.
| Параметр | ГОСТ 4727-83 (Подшипниковая) | ГОСТ 9389-75 (Пружинная) | Ориентир. затраты |
|---|---|---|---|
| Назначение | Холодная высадка шариков/роликов с закалкой | Навивка пружин, работа в состоянии поставки | — |
| Состояние поставки | Отожженная (низкая твердость, для обработки) | Нагартованная (высокая прочность, готовая) | Отжиг +15-20% к цене |
| Ключевое свойство | Однородная микроструктура, без обезуглероживания | Предел прочности на разрыв (σв) | Микроскопия: 2-4 тыс. руб. |
| Контроль поверхности | Обязательный, глубина дефектов ≤0,01 мм | Визуальный, допуски шире | Дефектоскопия: 1-2 тыс. руб. |
| Ориентир. цена проволоки | 120-180 тыс. руб./т (ШХ15, класс КТ) | 80-120 тыс. руб./т (пружинная) | Разница 30-50% |
Как видно из таблицы, замена подшипниковой проволоки на пружинную технически недопустима. Приведёт к массовому браку и выходу из строя дорогостоящего оборудования. Бюджет на входной контроль должен учитывать эту разницу. Тест по подшипниковому стандарту стоит дороже, но и защищает от более серьёзных рисков.
Расходы на оборудование для самостоятельного проведения испытаний тоже существенны. Микроскоп, твердомер, спектрометр — всё это требует инвестиций. Для разовых закупок выгоднее отдать образцы в стороннюю лабораторию. Но если вы принимаете проволоку постоянно, своя лаборатория окупается. Инвестиции в качество всегда возвращаются.
Типичные дефекты: обезуглероживание и микроструктура
Приемка партии подшипниковой проволоки — многоэтапный процесс. Партия должна сопровождаться полным пакетом документов. Но просто наличия бумажки недостаточно. Нужно уметь читать между строк.
Раз за разом при приемке мы проверяем не только сертификат, но и выборочно проводим металлографический анализ. Это самый важный и часто игнорируемый этап. На практике часто сталкиваюсь с тем, что визуально идеальная проволока под микроскопом показывала сетку карбидов не по зерну или недопустимый обезуглероженный слой.
Наиболее вероятные и критичные дефекты:
- Поверхностное обезуглероживание: самый коварный дефект. Выявляется только травлением шлифа в 4%-ном растворе HNO3 и микроскопией. Визуально на чистой проволоке его не увидеть. После закалки такой шарик имеет мягкую поверхность и быстро изнашивается.
- Сетка карбидов по зерну: признак нарушения режима отжига. Ведёт к хрупкости готового изделия. Требует пересмотра термообработки у поставщика.
- Неметаллические включения: оксиды, сульфиды. Работают как очаги разрушения при контактных нагрузках. Контролируется по ГОСТ 801-78.
- Поверхностные дефекты: закаты, риски, плены. Выявляются визуальным контролем и магнитопорошковой дефектоскопией.
Честно говоря, глубина обезуглероженного слоя — строго нормируемый параметр. Его наличие катастрофически снижает твердость и износостойкость готового шарика после термообработки. Требуйте в протоколе указание этого параметра. Если его нет — документ неполный.
Где купить проволоку и заказать испытания
Рынок подшипниковой проволоки узкий. Производителей немного. Крупные металлургические комбинаты и специализированные сталепрокатные заводы. При выборе поставщика обращайте внимание на наличие действующего сертификата соответствия именно на ГОСТ 4727-83.
Крупные заводы дают стабильное качество, но сроки могут быть долгими. Мелкие перекупщики быстрее, но риск нарушения технологии выше. Аккредитацию лаборатории нужно проверять вручную. Вот в чём загвоздка: не всякая лаборатория имеет право ставить печать на протокол по ГОСТ 4727-83.
При выборе подрядчика для испытаний обращайте внимание на формулировки в договоре. Там должно быть чётко прописано: «Испытания по ГОСТ 4727-83». Иначе вам могут провести тест по упрощённой методике. Стоимость одного комплекса испытаний варьируется от 10 до 20 тысяч рублей в зависимости от региона и полноты отчёта. Обычно требуется серия образцов из разных мотков.
Для тех, кто планирует организовать контроль на своём предприятии: покупка оборудования — это серьезные расходы. Нужно не только купить микроскоп и твердомер, но и аттестовать методику, обучить персонал. Окупается это только при больших объемах входящего сырья. Для разовых партий выгоднее отдать образцы на сторону.
Вопросы специалистов
Можно ли использовать пружинную проволоку вместо подшипниковой?
Категорически нет. Требования к микроструктуре и отсутствию обезуглероживания в ГОСТ 4727-83 на порядки выше. Использование пружинной проволоки приведёт к браку при высадке и неравномерной твердости после закалки.
Сколько стоит провести металлографический анализ в сторонней лаборатории?
Стоимость подготовки шлифа и микроскопии варьируется от 2 до 4 тысяч рублей за один образец. Плюс доставка. Это выборочный контроль, поэтому образцы отбирают из разных мотков партии.
Что делать, если партия не прошла испытание на обезуглероживание?
Составлять акт о несоответствии и возвращать поставщику. Использовать такую проволоку для ответственных подшипников нельзя. Можно попробовать применить для менее нагруженных узлов, но только после согласования с конструкторским отделом.
Заключение
ГОСТ 4727-83 — это рабочий инструмент, а не бюрократическая формальность. Его глубокое понимание и скрупулезное применение — прямая обязанность каждого технолога и специалиста по закупкам в подшипникостроении. Грамотный специалист понимает: экономия на контроле качества всегда выходит боком. Расходы на качественные испытания несопоставимо меньше стоимости простоя линии высадки или рекламации от заказчика. Надёжность подшипника начинается с проволоки. И этот стандарт — ваш надёжный союзник в обеспечении бесперебойного производства.
