Описание

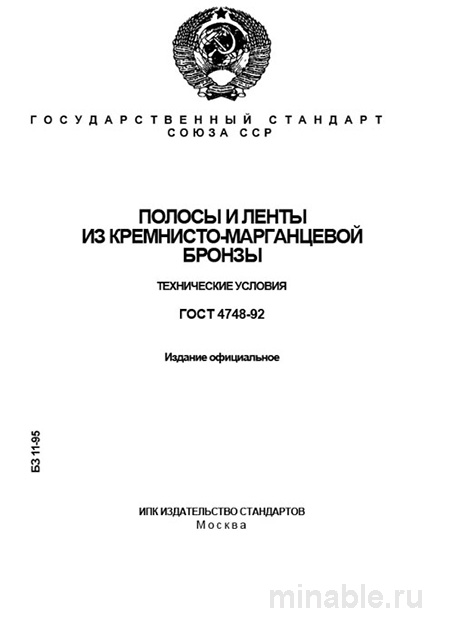

В машиностроении, где упругие элементы работают под знакопеременными нагрузками, надежность материала не подлежит обсуждению. Ошибка в выборе бронзовой ленты может стоить не только узла, но и репутации производителя. ГОСТ 4748-92 «Полосы и ленты из кремнисто-марганцевой бронзы. Технические условия» регламентирует производство ключевого компонента для пружин, мембран и токоведущих контактов. Это не просто прокат, а высокоточный материал с гарантированными свойствами. Если вы ищете, где купить ленту БрКМц3-1 с подтвержденным качеством, важно разбираться в требованиях стандарта.
Многие воспринимают этот документ как формальность, но на практике именно отклонение в химсоставе или механических свойствах приводит к браку на сборке. Понимание нюансов ГОСТ 4748-92 — это страховка от рекламаций. Ключевая область применения — производство упругих элементов, работающих в условиях вибраций. Уникальное сочетание кремния и марганца в сплаве БрКМц3-1 обеспечивает высокий комплекс свойств. Вот в чём загвоздка: высокая упругость материала требует особых режимов обработки, что многие упускают на этапе проектирования.
Стандарт распространяется на холоднокатаные полосы и ленты из бронзы марки БрКМц3-1. Химический состав регламентирован: основа — медь, 2.75–3.5% кремния, 1.0–1.5% марганца. Чистота сплава критична: отступление по кремнию напрямую сказывается на упругих характеристиках. Ближайшими аналогами считаются бериллиевая бронза ГОСТ 1761-92 и оловянно-фосфористая ГОСТ 18175-78, но различия в цене и свойствах фундаментальны.
Назначение и область применения
Область применения стандарта охватывает производство пружин, мембран, сильфонов и токоведущих контактов. Это зоны высокого риска. Здесь усталостная прочность материала критична. Проволока по ГОСТ 4748-92 работает на многократные циклы деформации. Это важное отличие от обычных конструкционных сплавов.
Механические свойства и состояние поверхности напрямую влияют на ресурс изделия. Незначительный заусенец на кромке становится концентратором напряжения. В результате пружина ломается раньше расчетного срока. Вот тут многие ошибаются: визуальный контроль часто пропускает микроскопические дефекты, которые фатальны для ответственного узла.
От предсказуемости свойств ленты напрямую зависят результаты сборки. Настройка контактной группы basada на неверных данных ведет к нестабильной работе реле. Ресурс агрегата сокращается в разы. Поэтому область применения стандарта — только ответственные узлы. Честно говоря, экономия на материале здесь оборачивается многократными затратами на гарантийный ремонт.
Технические требования и материал
Стандарт предъявляет жесткие требования ко всем параметрам, от химсостава до состояния поставки. Использование именно сплава БрКМц3-1 — не случайность. Химсостав обеспечивает стабильность пластических свойств. Наличие даже незначительных примесей может привести к хрупкости и разбросу значений упругости.
ГОСТ 4748-92 устанавливает строгие границы на размеры. Толщина ленты: от 0.05 до 3.0 мм. Ширина: от 20 до 300 мм. Допуски по толщине соответствуют классам точности: повышенной (П) и нормальной (Н). На практике часто сталкиваюсь с тем, что закупочные отделы экономят, заказывая нормальную точность. Для критичных применений (многовитковые пружины) это ошибка. Разнотолщинность приводит к нестабильности усилия пружины в одной партии.
Свойства регламентируются в зависимости от состояния поставки. Мягкое (М): σв ≥ 390 МПа, δ ≥ 15%. Используется для глубокой вытяжки. Твердое (Т): σв = 590–735 МПа, δ ≥ 5%. Основное состояние для упругих элементов. Особо твердое (ОТ): σв ≥ 685 МПа. Применяется для высоконагруженных пружин. Раз за разом при приемке мы проверяем именно твердость и предел прочности на образцах-свидетелях. Несоответствие по прочности ведет к тому, что пружина либо не обеспечит нужное усилие, либо мгновенно сломается.
Сравнение сплавов и таблица
Выбор медного проката для упругих элементов не ограничивается БрКМц3-1. Ниже приведено сравнение с двумя другими распространенными материалами. Попытка сэкономить и использовать более дешевую латунь в ответственных узлах неминуемо приведет к преждевременному выходу из строя.
| Параметр | ГОСТ 4748-92 (БрКМц3-1) | ГОСТ 1761-92 (БрБ2, бериллиевая) | ГОСТ 18175-78 (БрОФ6.5-0.15) |
|---|---|---|---|
| Основное назначение | Упругие элементы общего назначения, токоведущие пружины. | Высокоответственные элементы, работающие при повышенных температурах. | Пружины, работающие в агрессивных средах (морская вода). |
| Предел прочности σв (Т), МПа | 590–735. | 1150–1300 (после старения). | 585–685. |
| Относительное удлинение δ, % | ≥ 5. | ≥ 1. | ≥ 8. |
| Упругие свойства | Хорошие. Стабильность в цикле. | Превосходные. Минимальная ползучесть. | Удовлетворительные. Хорошая коррозионка. |
| Ориентировочная цена, руб./кг | 800-1500. | 3000-6000. | 1200-2500. |
Как видно из таблицы, БрКМц3-1 занимает нишу оптимального по цене и свойствам материала. Попытка использовать бериллиевую бронзу там, где достаточно кремнисто-марганцевой — это переплата без необходимости. И наоборот: замена на латунь Л80 в ответственных узлах — прямой риск. Это разные классы надежности.
Бюджет закупки и логистика
Вопрос стоимости бронзового проката часто становится камнем преткновения. Да, специализированный сплав дороже латуни. Но давайте считать честно. Замена БрКМц3-1 на более дешевый аналог — прямой путь к росту брака. Расходы на переделку партии контактов могут превысить экономию на закупке в десятки раз.
При формировании сметы учитывайте: качественная лента требует особых условий хранения. Склад должен быть сухим. Окисление поверхности ухудшает паяемость и электропроводность. Это дополнительные затраты на логистику, но они неизбежны. Игнорировать их — значит рисковать всей партией. Лучше заказать меньший объем, но с соблюдением условий, чем хранить тонны материала с нарушенной поверхностью.
Бюджет должен включать не только цену за килограмм, но и входной контроль. Лабораторные тесты на твердость и химсостав стоят денег. Однако они спасают от партий с нарушением режима термообработки. На практике мы видели, как экономия на тесте приводила к браку целой серии реле. Это убытки в разы выше стоимости проверки. Так что цена качественного материала — это инвестиция в стабильность производства.
Приемка и контроль дефектов
Приемка партии по данному стандарту должна быть выборочной, но системной. Основные этапы контроля качества включают визуальный осмотр, проверку геометрии и испытания на механические свойства. Визуальный осмотр выявляет внешние дефекты: расслоения, закаты, раковины, следы коррозии. Поверхность должна быть чистой, без дефектов. Допускаются незначительные цветовые оттенки.
Проверка геометрии — обязательный замер толщины микрометром в нескольких точках по ширине и длине рулона. Контроль разнотолщинности критичен для навивки пружин. Испытания на механические свойства проводятся на универсальной разрывной машине. Наиболее вероятные дефекты: неравномерность свойств по длине рулона и заусенцы на кромках. Последний дефект – частая причина возникновения концентраторов напряжений.
На практике часто сталкиваюсь с двумя типами проблем. Первая: нарушение режимов отпуска после прокатки. Выявляется только выборочным испытанием образцов из разных частей партии. Вторая: микрозарезы на кромках. Этот дефект визуально может быть почти не заметен, но радикально снижает усталостную прочность. Поэтому контроль кромок — обязательная процедура входного контроля.
Рекомендации технологам
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При оформлении заказа указывайте не только марку сплава и ГОСТ, но и полное обозначение: состояние материала (М, Т, ОТ), класс точности прокатки, размеры. Например: «Лента БрКМц3-1-Т-П-0.5х100 ГОСТ 4748-92». Это исключит недопонимание с поставщиком.
При приемке товара первым делом — визуальный осмотр кромок и поверхности. Запросите у поставщика сертификат качества с протоколами испытаний. Выборочно перепроверьте твердость и размеры. Обратите внимание на маркировку рулонов — она должна быть четкой и соответствовать данным в сертификате. Помните о высокой пружинящей способности материала. Для резки и гибки потребуется оборудование с повышенным запасом прочности.
Найдите надежного поставщика. Работайте с производителями, специализирующимися на цветном прокате. Их продукция гарантирует отсутствие проблем. Если вам нужно купить партию, выбирайте проверенные каналы. ГОСТ 4748-92 — это тщательно выверенный документ. Его грамотное применение позволяет проектировать долговечные изделия. Главное — внимательность на всех этапах: от выбора до обработки.
Частые вопросы по лентам БрКМц3-1
Можно ли заменить БрКМц3-1 на латунь Л80?
Для неответственных узлов — да. Но для пружин и контактов это компромисс в коррозионной стойкости и ресурсе. Латунь быстрее теряет упругость.
Как влияет состояние поставки (М/Т/ОТ) на обработку?
Мягкое (М) легче гнется, но требует последующей термообработки. Твердое (Т) готово к работе, но требует большего усилия при гибке и точных радиусов.
Где найти актуальную цену на ленту БрКМц3-1?
Стоимость зависит от толщины, ширины и объема партии. Запрашивайте коммерческое предложение у специализированных поставщиков цветного проката.
ГОСТ 4748-92 — это надежный документ, обеспечивающий качество бронзового проката. Его глубокое понимание — путь к снижению рекламаций. Строгое соблюдение — укрепление репутации производителя. Не экономьте на материале для ответственных узлов. Если вам нужно заказать надежный продукт, ориентируйтесь на полные требования стандарта. Это сэкономит нервы и деньги в долгосрочной перспективе.
Информация носит справочный характер. Для принятия технических решений используйте актуальные тексты стандартов и консультацию инженеров.
