Описание
Стабильность обработки резанием — это не только режимы станка, но и качество оснастки. Пластины из твердого сплава цена которых варьируется в широком диапазоне, требуют тщательного выбора по ГОСТ 4872-75. Вот в чём загвоздка: экономия на входном контроле часто приводит к простою оборудования. Если коротко: правильный стандарт экономит затраты на ремонт и брак.

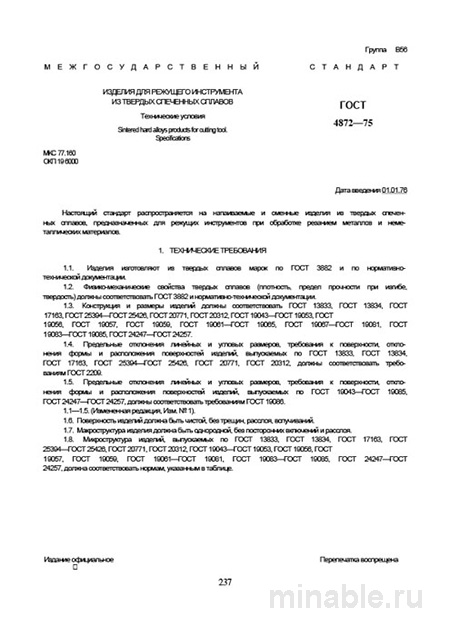

ГОСТ 4872-75 регламентирует технические условия на готовые пластины для токарных резцов, фрез, зенкеров. Это не цельный инструмент, а сменные элементы для пайки или механического крепления. ГОСТ 3882-74 определяет марки сплавов, а 4872-75 — требования к изделиям. Кстати, именно связка этих документов становится основой техпроцесса.
Область применения охватывает тяжелое машиностроение, ремонтные цеха, инструментальное производство. Честно говоря, без соблюдения этих норм любая операция черновой или чистовой обработки становится лотереей. А что если ваша задача — не просто резать, а держать размер годами?
Тогда глубокое понимание стандарта становится конкурентным преимуществом. Разбираем нюансы, которые не всегда очевидны на первый взгляд.
Назначение и сплавы по ГОСТ 4872-75
Стандарт устанавливает исчерпывающие требования к материалам и свойствам продукции. Ключевой момент — пластины предназначены для последующего закрепления на державках. Это фундамент для любого режущего инструмента.
Классификация марок сплавов опирается на группы ВК (вольфрам-кобальтовые) и ТК (титано-вольфрам-кобальтовые). ВК подходят для хрупких материалов: чугун, бронза, пластмассы. ТК — для сталей. Конкретный выбор (ВК8, Т5К10, Т15К6) остается за технологом.
Но есть нюанс. Выбор марки зависит не только от материала заготовки, но и от режимов резания. Иногда дешевле взять более стойкий сплав, чем чаще менять инструмент. Это влияет на общую цена обработки детали.
Геометрия и допуски: критичные параметры
Здесь стандарт проявляет главную практическую ценность. Детально прописаны формы пластин: квадратные, прямоугольные, треугольные, ромбические, круглые. Основные размеры: длина, ширина, толщина, радиус при вершине.
Важный нюанс, который не всегда очевиден при приемке: допуски на толщину пластины и на размер режущей кромки различаются. Для толщины они существенно жестче (обычно в пределах 0,1–0,15 мм по 6–7 квалитету). Почему так? Этот размер критичен для вылета инструмента и виброустойчивости.
На длину стороны допуски могут быть больше. Но если толщина «гуляет», резец будет вибрировать. По практике, именно это становится причиной выкрашивания кромки. Поэтому замер толщины — приоритет №1 при входном контроле.
ГОСТ требует, чтобы поверхности под пайку были шлифованы. Пластина с нешлифованной посадочной поверхностью гарантированно будет иметь неплотное прилегание. Это приведет к плохому отводу тепла и быстрому выходу из строя. Вот в чём загвоздка.
Стоимость и технические характеристики
Стандарт устанавливает обязательные нормы по пределу прочности при изгибе, твердости (Виккерс или Роквелл А) и плотности сплава. Контроль этих параметров проводится выборочно у изготовителя. У потребителя, как правило, нет возможности их проверить самостоятельно.
Поэтому мы вынуждены полагаться на сопроводительную документацию. Но слепая вера сертификатам — путь к браку. Требуйте паспорт качества с реальными значениями, а не просто отметку о соответствии.
| Марка сплава | Назначение | Твердость HRA | Прочность при изгибе, МПа | Цена, руб/шт |
|---|---|---|---|---|
| ВК8 | Чугун, цветные металлы | 87,5–90,0 | 1500–1700 | 120–180 |
| Т5К10 | Сталь, чугун (черновая) | 89,0–91,0 | 1400–1600 | 140–200 |
| Т15К6 | Сталь (чистовая) | 91,0–93,0 | 1150–1350 | 160–230 |
| ТТ10К8-Б | Сталь (труднообрабатываемая) | 90,0–92,0 | 1300–1500 | 190–280 |
Цифры в таблице — ориентир. Реальная стоимость зависит от объёма партии, региона, условий поставки. И это важно закладывать в расчёт заранее. Иногда разница в 20 рублей за пластину выливается в тысячи на партии.
Бюджет на инструмент и окупаемость
Планируя инвестиции в оснастку, учитывайте не только цену за штуку, но и стойкость, возможность переточки, выход годного. Более дорогая пластина может окупиться быстрее за счёт ресурса.
На одном из участков замена пластин ВК8 на ТТ10К8-Б увеличила стойкость резца на 40%. При этом расходы на инструмент выросли лишь на 15%. Вот так считаем. Не гонитесь за дешёвым сплавом, если он не держит режим.
Для точного расчёта запрашивайте у поставщика данные по средней стойкости в ваших условиях. Это сэкономит и нервы, и время на наладку. А время — это деньги.
Поставщики и условия закупки
Проверенные поставщики пластин по ГОСТ 4872-75 предоставляют полный пакет: сертификат или паспорт качества, где указаны механические свойства и результаты выборочных испытаний. Без этого документа приемка невозможна в принципе.
При закупке обращайте внимание на условия хранения. Твердый сплав хрупок. Храните пластины в оригинальной упаковке, защищая от ударов и смешивания. Битые пластины к применению не годятся. Это часто упускают на складах.
Заказать пробную партию перед крупным контрактом — разумная практика. Это позволит оценить качество шлифовки, соответствие маркировки, отсутствие сколов. Лучше потерять неделю на тесты, чем месяц на рекламации.
Дефекты и риски при приёмке
Внешний осмотр — первый рубеж. Проверяется отсутствие сколов, трещин, заусенцев, прижогов. Особое внимание — режущим кромкам и углам. Сколы на вершинах треугольных пластин — частая проблема.
Контроль геометрии — выборочно, с помощью штангенциркуля, микрометра и шаблонов. Раз за разом при приемке мы проверяем не 2–3 пластины из коробки, а штук 10–15 из разных углов упаковки. Брак часто бывает сконцентрирован в одной пачке.
Проверка маркировки — обязательна. Каждая пластина должна быть четко промаркирована (марка сплава, номер партии). Стирающаяся или отсутствующая маркировка — веская причина для предъявления рекламации. И это важно.
Сравнение с ГОСТ 19093-2014 и аналогами
ГОСТ 4872-75 часто сравнивают со стандартом на сменные многогранные пластины (СМП) без стружкозавивающих канавок — ГОСТ 19093-2014. Ключевое отличие — в назначении и геометрии.
4872-75 — это стандарт для более универсальных, часто перетачиваемых пластин (под пайку или механическое крепление). 19093-2014 ориентирован на высокоточное современное оборудование (СМП с отверстием и стружколомами). Путать их назначение — грубая технологическая ошибка.
| Параметр | ГОСТ 4872-75 | ГОСТ 19093-2014 |
|---|---|---|
| Основное назначение | Пайка или механическое крепление (винты, прихваты) | СМП для механических державок с точной фиксацией |
| Конструкция | Преимущественно без отверстий и стружколомов | С отверстием под винт и сложными стружкозавивающими канавками |
| Требования к геометрии | Жесткие допуски на толщину и углы | Сверхжесткие допуски на все параметры, включая отверстие |
| Сфера применения | Универсальная, переточка, восстановление | Высокопроизводительная обработка на станках с ЧПУ |
Вывод: выбирайте стандарт под задачу. Для универсального парка станков и ручного инструмента — 4872-75. Для ЧПУ и массового производства — 19093-2014. Почему так? Потому что точность фиксации влияет на стойкость.
Какой стандарт выбрать под вашу задачу? Зависит от типа оборудования, режимов резания и бюджета. Если сомневаетесь — запросите техническую консультацию у поставщика. Это бесплатно, но может сэкономить тысячи.
Ещё момент: обучайте персонал. Токарь или фрезеровщик должен уметь визуально оценить состояние новой пластины перед установкой. Большинство грубых дефектов видно невооруженным глазом. Не полагайтесь только на ОТК.
ГОСТ 4872-75, несмотря на возраст, остается рабочим «алфавитом» для отечественного машиностроения. Его глубокое понимание и скрупулезное применение на практике — это не бюрократия, а эффективный инструмент обеспечения стабильного качества.
