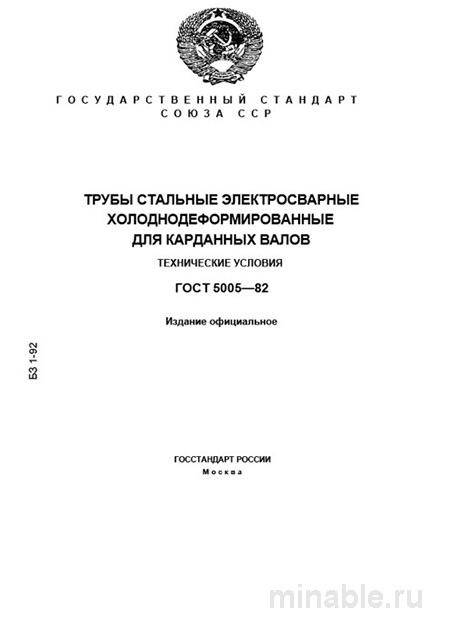

Обзор ГОСТ 5005-82: стальные электросварные трубы для карданных валов
Введение
В условиях эксплуатации машин и механизмов, надежность работы отдельных компонентов имеет первостепенное значение. Карданный вал является ключевой деталью, обеспечивающей передачу крутящего момента от двигателя к колесам. Для обеспечения долговечности и бесперебойной работы карданного вала, трубы, из которых он изготовлен, должны соответствовать строгим требованиям по точности, прочности и надежности. Стандарт ГОСТ 5005-82 регламентирует технические условия для производства стальных электросварных труб, предназначенных для использования в карданных валах.
Цель стандарта
ГОСТ 5005-82 устанавливает требования к качеству стальных электросварных труб, применяемых в механизмах, таких как автомобили, тракторы и сельскохозяйственная техника. Основные требования направлены на обеспечение высокой прочности, точности изготовления и устойчивости к вибрационным нагрузкам.
Основные положения стандарта
Материалы
Трубы изготавливаются из высококачественных марок стали, таких как ст20, ст35, ст45 и 40Х. Выбор марки стали определяется эксплуатационными характеристиками карданного вала. Процесс производства включает сварку труб, последующую механическую обработку и контроль качества.
Геометрические параметры
-
Диаметр: трубы должны иметь диаметр в диапазоне от 20 до 120 мм с допустимыми отклонениями, установленными стандартом.
-
Кривизна: максимальная кривизна трубы не должна превышать 1 мм на метр длины.
-
Толщина стенок: допуск на разностенность не должен превышать 0,3 мм по всей длине трубы.
-
Форма сечения: трубы должны иметь круглое сечение без овальности.
Механические свойства
Трубы подвергаются испытаниям на прочность и твердость. Например, трубы из стали ст20 должны выдерживать нагрузку не менее 375 МПа. Также проводятся испытания на устойчивость к деформациям, таким как сплющивание и изгиб.
Методы контроля качества
На этапе входного контроля проводится комплексная проверка труб:
-
Визуальный осмотр на наличие дефектов, таких как трещины, сколы и механические повреждения.
-
Измерение геометрических параметров, включая диаметр, толщину стенок и овальность сечения.
-
Проверка прямолинейности трубы путем размещения на ровной поверхности.
-
Документальная проверка соответствия партии труб требованиям стандарта и наличия необходимых сертификатов.
Сравнительный анализ с ГОСТ 10704-91
ГОСТ 10704-91 является стандартом для электросварных труб общего назначения, применяющихся в различных отраслях промышленности. Основные различия между стандартами заключаются в следующем:
/ Параметр / ГОСТ 5005-82 (для карданов) / ГОСТ 10704-91 (общепромышленные) / /---------------------------------/----------------------------/---------------------------------/ / Основное назначение / Силовые элементы конструкций, динамические нагрузки / Общепромышленное применение / / Требования к прямолинейности / Не более 1 мм на 1 м / До 2 мм на 1 м / / Допуск на овальность / Жесткие допуски / Мягкие допуски / / Разностенность / Не более 0,3 мм / До 0,5-0,6 мм и более / / Контроль механических свойств / Обязателен для каждой партии / Выборочный контроль / / Испытание на сплющивание / Обязательное / Не обязательное /
Рекомендации для специалистов
-
Выбор поставщика: предпочтение следует отдавать проверенным производителям, имеющим необходимые сертификаты и документы на продукцию.
-
Входной контроль: проведение обязательного входного контроля качества труб, включая проверку механических свойств и геометрических параметров.
-
Оценка состояния торцов: особое внимание следует уделять качеству сварных швов и отсутствию дефектов на торцах труб.
-
Взаимодействие с производителем: при необходимости внесения изменений в конструкцию труб, рекомендуется согласование с производителем для обеспечения соответствия требованиям стандарта.
Заключение
ГОСТ 5005-82 является нормативным документом, устанавливающим высокие требования к качеству стальных электросварных труб для карданных валов. Соблюдение требований стандарта обеспечивает надежность и долговечность работы карданных механизмов, что является критически важным для эффективной эксплуатации машин и механизмов.
