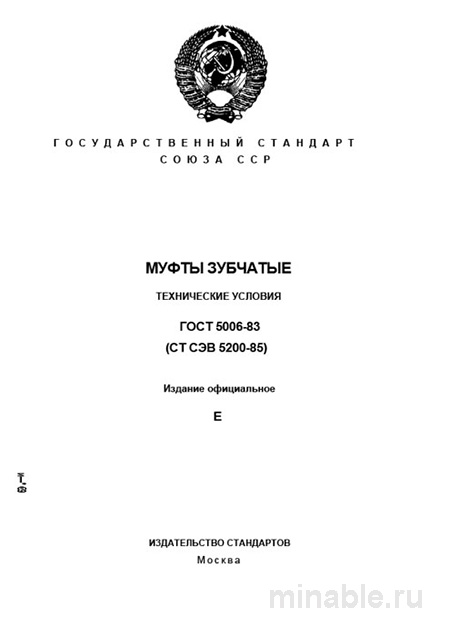

Обзор ГОСТ 5006-83: Зубчатые муфты в современном производстве
В машиностроении надежная передача крутящего момента между валами является ключевым фактором обеспечения бесперебойной работы механизмов. Государственные стандарты, такие как ГОСТ 5006-83, играют важную роль в регламентации характеристик и параметров зубчатых муфт, обеспечивая их соответствие установленным требованиям.
Назначение зубчатых муфт
Зубчатые муфты предназначены для соединения валов, которые должны быть строго параллельны, а также для компенсации небольших отклонений в их расположении. Они широко применяются в оборудовании, работающем при низкой скорости, но с высокой нагрузкой, например, в прокатных станах, крупных центрифугах, редукторах, мельницах и дробилках.
Основные требования ГОСТ 5006-83
Стандарт ГОСТ 5006-83 предъявляет строгие требования к конструкции, материалам и технологическим процессам изготовления зубчатых муфт. Основные аспекты включают:
-
Материалы и термообработка: Муфты изготавливаются из высокопрочных марок стали, которые подвергаются термической обработке для повышения износостойкости и усталостной прочности.
-
Точность изготовления: Рабочий профиль зубьев и посадочных поверхностей должен соответствовать высоким стандартам точности, что гарантирует надежное соединение валов.
-
Шероховатость поверхности: Рабочие поверхности муфт должны иметь минимальную шероховатость для предотвращения преждевременного износа и обеспечения долговечности изделия.
Методы контроля качества
Контроль качества зубчатых муфт осуществляется на всех этапах производства и при приемке готовой продукции. Основные методы проверки включают:
-
Измерение твердости зубьев и посадочных отверстий: Это позволяет оценить прочностные характеристики изделия.
-
Проверка соответствия внутренних диаметров муфт размерам валов: Важно обеспечить точное соответствие для предотвращения люфтов и вибраций.
-
Визуальный осмотр и дефектоскопия: Выявление возможных дефектов, таких как трещины, заусенцы или повреждения поверхности.
Сравнительный анализ с другими типами муфт
Существует множество типов муфт, каждый из которых имеет свои преимущества и недостатки. В сравнении с цепными муфтами, зубчатые муфты обладают следующими характеристиками:
/ Параметр / Зубчатая муфта / Цепная муфта / /----------------------/------------------------------------------------------/-------------------------------------------------------/ / Назначение / Тяжелое оборудование, высокая нагрузка, низкая скорость / Общее назначение, средняя нагрузка, средняя скорость / / Компенсация несоосности / Высокая / Умеренная / / КПД (коэффициент полезного действия)/ Высокий (97–99%) / Немного ниже (96–98%) / / Смазка / Требуется регулярная смазка / Не требует частого обслуживания / / Стоимость и сложность / Более высокая стоимость, сложность в изготовлении / Более низкая стоимость, простота установки /
Рекомендации по выбору и эксплуатации
При выборе зубчатых муфт рекомендуется учитывать следующие аспекты:
-
Качество материалов и обработки: При покупке следует запросить протоколы испытаний и информацию о марке стали и методе термической обработки.
-
Установка и монтаж: Необходимо обеспечить чистоту сопрягаемых поверхностей и использовать специализированные инструменты для запрессовки муфт.
-
Техническое обслуживание: Регулярная проверка и пополнение смазочных материалов, а также контроль герметичности соединений являются важными условиями для продления срока службы муфт.
Зубчатые муфты представляют собой надежные и долговечные компоненты, обеспечивающие стабильную работу механизмов при условии соблюдения всех требований ГОСТ 5006-83 и правильного подхода к эксплуатации.
