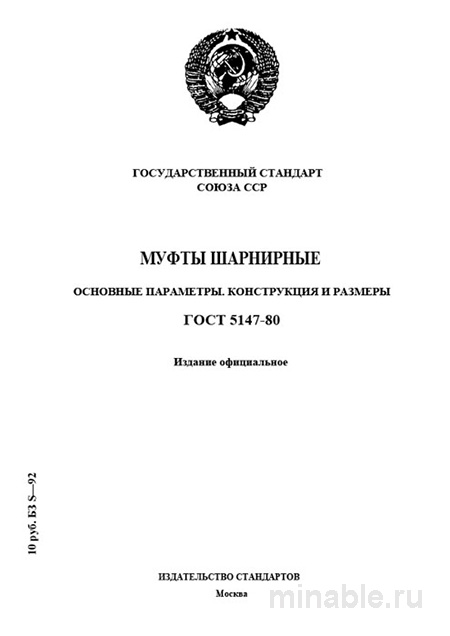

Обзор ГОСТ 5147-80: Описание и применение шарнирных муфт
ГОСТ 5147-80 является нормативным документом, регламентирующим производство и эксплуатацию шарнирных муфт. Данный стандарт, разработанный в 1980 году, сохраняет свою актуальность и широко применяется в машиностроении.
Назначение и функции шарнирных муфт
Шарнирные муфты предназначены для передачи вращательного движения между несоосными валами. Они обеспечивают компенсацию угловых и радиальных смещений, а также поглощают вибрации и ударные нагрузки, что способствует повышению надежности и долговечности механических систем.
Конструкция шарнирных муфт
Конструкция шарнирных муфт включает две полумуфты, соединенные посредством пальцев и резиновых или полиуретановых втулок. Втулки выполняют демпфирующую функцию, снижая уровень вибраций и ударов.
Материалы и покрытия
Основными материалами для изготовления шарнирных муфт являются углеродистые и легированные стали, обеспечивающие необходимую прочность и долговечность. Для защиты от коррозии применяется гальваническое цинкование или другие антикоррозийные покрытия.
Геометрические параметры
ГОСТ 5147-80 устанавливает точные геометрические размеры и форму деталей, что гарантирует их совместимость и минимизирует риск возникновения вибраций. При входном контроле качества проверяется соответствие размеров требованиям стандарта, а также отсутствие дефектов поверхности.
Методы оценки качества шарнирных муфт
При выборе и приемке шарнирных муфт необходимо проводить тщательный визуальный осмотр, включающий проверку:
-
Отсутствия заусенцев, трещин и других дефектов поверхности.
-
Равномерности и целостности антикоррозийного покрытия.
-
Правильности маркировки, содержащей информацию о размерах и производителе.
-
Соответствия геометрических параметров установленным стандартам.
-
Эластичности и целостности резиновых втулок.
Сравнительный анализ шарнирных и втулочно-пальцевых муфт
/ Параметр / Шарнирные муфты / Втулочно-пальцевые муфты / /----------------------------------/---------------------------------------------/-----------------------------------------------/ / Назначение / Компенсация значительных угловых и радиальных смещений / Компенсация малых угловых и радиальных смещений / / Конструкция / Резиновые или полиуретановые втулки / Кольцевая резиновая втулка / / Допустимые смещения / До 6° угловое и до 4,5 мм радиальное / До 1° угловое и до 0,6 мм радиальное / / Момент инерции / Высокий, что обеспечивает работу в условиях высоких скоростей / Низкий / / Ремонтопригодность / Высокая, возможность замены втулок без демонтажа всей муфты / Низкая, требуется демонтаж всей муфты /
Рекомендации по выбору и эксплуатации шарнирных муфт
При выборе шарнирных муфт рекомендуется:
-
Обеспечивать запас прочности, превышающий расчетные нагрузки.
-
Уточнять у производителя состав и характеристики используемых материалов и покрытий.
-
Проводить входной контроль качества с проверкой всех геометрических параметров и состояния поверхности.
-
Регулярно проводить техническое обслуживание и визуальный осмотр муфт на предмет износа и повреждений.
-
Соблюдать рекомендации производителя по монтажу и эксплуатации.
Заключение
Шарнирные муфты являются важным элементом машиностроительных систем, обеспечивая надежную передачу вращательного движения в условиях несоосности валов и динамических нагрузок. Правильный выбор и соблюдение условий эксплуатации гарантируют долговечность и эффективность их работы.
