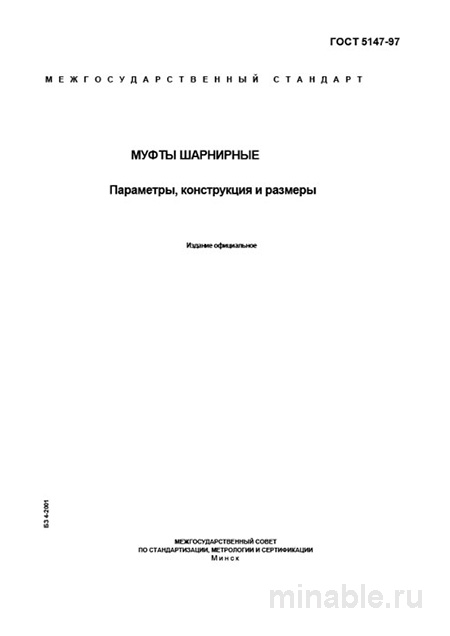

ГОСТ 5147-97: Шарнирные муфты - Полный разбор и руководство

Обзор стандарта ГОСТ 5147-97: Практический аспект применения

Стандарт ГОСТ 5147-97 регламентирует производство и эксплуатацию шарнирных муфт, предназначенных для передачи вращательного движения между валами, расположенными под углом друг к другу. Такие муфты, известные как муфты Гука, находят широкое применение в машиностроении и других отраслях промышленности, где требуется компенсация угловых смещений валов.

Области применения шарнирных муфт

Шарнирные муфты используются в различных технических системах, включая приводные механизмы мощных вентиляторов, насосных установок, конвейерных линий и промышленного оборудования. Однако следует отметить, что муфты Гука предназначены исключительно для компенсации угловых перекосов осей валов и не предназначены для компенсации осевых смещений.

Основные технические требования стандарта

Стандарт ГОСТ 5147-97 устанавливает строгие требования к конструкции, материалам и методам контроля качества шарнирных муфт.

Материалы изготовления

Основным элементом муфты является крестовина, которая должна обладать высокой прочностью и износостойкостью. Для изготовления крестовин применяются легированные стали марок 20Х и 40Х, подвергаемые термической обработке для повышения твердости. Полумуфты, соединяющие крестовину с валами, изготавливаются из стали марок 45 или 40Х.

Конструкция муфты

Стандарт определяет точные размеры и параметры всех компонентов муфты, включая крестовину, полумуфты и соединительные элементы. Это обеспечивает взаимозаменяемость муфт различных производителей и упрощает их монтаж и эксплуатацию. Особое внимание уделяется конструкции деталей муфты для минимизации напряжений и предотвращения преждевременного износа.

Методы контроля качества

Качество изготовления муфт контролируется на различных этапах производства и при приемке готовой продукции. В процессе проверки осуществляется:

1. Визуальный осмотр на предмет наличия дефектов поверхности, таких как царапины, трещины, следы коррозии и другие повреждения.

2. Измерение геометрических параметров для подтверждения соответствия требованиям стандарта.

3. Определение твердости рабочих поверхностей крестовины и пазов с использованием специализированных приборов.

4. Проверка наличия люфтов в крестовине путем ее вращения.

5. Контроль комплектности поставки, включая наличие всех крепежных элементов и защитных чехлов.

Рекомендации по выбору и эксплуатации муфт

При выборе шарнирной муфты необходимо учитывать характер нагрузки и степень углового перекоса валов. Важно отличать шарнирные муфты от других типов соединительных элементов, таких как упругие втулочно-пальцевые муфты (МУВП), которые предназначены для компенсации небольших осевых и угловых смещений, а также для гашения вибраций.

Для обеспечения надежной работы шарнирных муфт рекомендуется:

1. Производить выбор муфты исходя из расчетных параметров углового перекоса.

2. При оформлении заказа указывать полный номер муфты по стандарту для предотвращения ошибок при поставке.

3. Осуществлять визуальный и инструментальный контроль качества при приемке продукции.

4. Обеспечивать правильный монтаж муфт, учитывая допустимые пределы угловых перекосов валов.

5. Использовать защитные чехлы для предотвращения попадания посторонних предметов в рабочие зоны муфты.

Заключение

Стандарт ГОСТ 5147-97 является важным нормативным документом, регламентирующим производство и эксплуатацию шарнирных муфт. Соблюдение требований стандарта обеспечивает высокую надежность и долговечность соединений, что особенно важно для промышленных механизмов и оборудования, работающих в условиях повышенных нагрузок.
