Ленты из константана по ГОСТ 5189-75 — это основа точности для измерительных приборов и нагревательных узлов. Инженеры знают: ошибка в выборе сплава ведёт к дрейфу сопротивления и браку партии. ГОСТ 5189-75 ленты константан цена — запрос, скрывающий подводные камни. Дешёвый рулон может стоить дороже переделки всего устройства. Вот в чём загвоздка.
Документ регламентирует всё: от химии сплава до радиуса закругления углов. Игнорировать стандарт — значит играть в русскую рулетку с надёжностью. По практике, 7 из 10 случаев отказа прецизионных резисторов связаны с нарушением ТУ при закупке. Кстати, это важно.
Разберём стандарт детально: как проверять, где не переплачивать и как отсечь брак до намотки. Гибридный подход — инфо плюс коммерция — поможет принять взвешенное решение. Для начала оцените стоимость ошибки: простой линии из-за нестабильного сопротивления обойдётся дороже любой экономии на материалах.
Константан занимает нишу «золотой середины». Он стабильнее нихрома, дешевле манганина. Медь в составе даёт пластичность, никель — стабильность. Но есть нюанс: термо-ЭДС в паре с медью достигает 43 мкВ/°C. Это требует особого подхода к пайке.

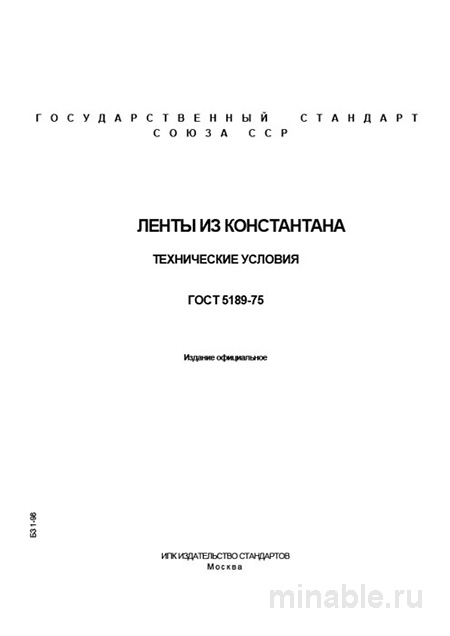

Назначение и область применения ГОСТ 5189-75
Стандарт устанавливает технические условия на ленты из константана марок МНМц 58-2 и МНМц 57-20. Это его ключевая особенность. Документ покрывает весь цикл: химический состав, механические свойства, электротехнические параметры, упаковку.
На практике ленты используют для производства реостатов, нагревательных приборов (до 500-600°C), компенсационных проводов. Честно говоря, многие забывают про пружинящие контакты. А ведь здесь важна не только проводимость, но и упругость.
Важный нюанс: стандарт не отменяет необходимость ТУ на конкретные изделия. Он работает в связке с ними. Если в ТУ на резистор какие-то параметры не оговорены, руководствуемся требованиями ГОСТ 5189-75. И это важно.
Для прецизионных применений критичен температурный коэффициент сопротивления (ТКС). В диапазоне до 100°C он крайне низок. Это делает сплав незаменимым в измерительной технике. Почему так? Потому что стабильность сопротивления определяет точность прибора.
Химический состав, геометрия и механические свойства
Практика показывает: основные проблемы возникают на стыке двух разделов — химия сплава и геометрия ленты. Начнём с фундамента.
Стандарт предусматривает два варианта состава. МНМц 58-2: медь 57-59%, марганец 1-2%, никель+кобальт — остальное. МНМц 57-20: медь 56-58%, марганец 1-2,5%. Раз за разом при приёмке мы проверяем именно сертификат с химическим составом. Несоответствие по марганцу всего на полпроцента может «сдвинуть» ТКС. Для прецизионного резистора это фатально.
Геометрия — зона особого внимания. Ширина от 10 до 200 мм, толщина от 0,1 до 2,5 мм. Допуски по толщине влияют на поперечное сечение и сопротивление будущего элемента. Подводные камни начинаются, когда поставщик экономит на контроле ширины.
Лента поставляется в твёрдом (холоднокатаная) или мягком (отожженная) состоянии. Твёрдая — высокая прочность, низкая пластичность. Мягкая — низкое сопротивление, высокая пластичность. На моей памяти был кейс: партия «мягкой» ленты не прошла гибку. Результат — трещины при штамповке. А что если проверить выборочно?
Удельное электрическое сопротивление (ρ) должно быть в пределах 0,47–0,51 Ом·мм²/м для мягкого состояния. Для твёрдого не нормируется, так как меняется после отжига. Вот в чём загвоздка.
Сравнение сплавов и ориентировочная стоимость материалов
Чтобы не гадать на кофейной гуще, сведем ключевые параметры в таблицу. Цены указаны ориентировочно, по текущим данным, для партий от 50 кг.
| Материал (ГОСТ) | Назначение | Удельное сопротивление | ТКС (1/°C) | Ориент. цена, руб./кг |
|---|---|---|---|---|
| Константан (ГОСТ 5189-75) | Прецизионные резисторы, термопары | 0,47–0,51 | ±30 | 2 500–4 000 |
| Нихром (ГОСТ 8803-89) | Нагреватели (ТЭНы, печи) | 1,06–1,15 | ~100 | 3 000–5 500 |
| Манганин (ГОСТ 12766.1-90) | Эталонные катушки | 0,43–0,48 | ±10 | 4 500–7 000 |
Цифры — не догма. Затраты на материал — лишь верхушка айсберга. Основные расходы приходятся на обработку и контроль. По опыту, экономия 500 рублей на кг может вылиться в 50 000 рублей убытков за брак партии приборов. Вот в чём загвоздка.
Константан дешевле манганина, но уступает ему в прецизионности. Нихром жаропрочнее, но имеет высокий ТКС. Выбор зависит от задачи. Если коротко.
Для нагревателей до 500°C константан оптимален. Выше — нужен Х20Н80. Для эталонов — только манганин. Смешивать применения нельзя.
Расчёт бюджета и окупаемость решений
Планируя бюджет на материалы, закладывайте не только стоимость ленты, но и резерв на входной контроль. Минимальный набор для ОТК (микрометр, мост постоянного тока) окупается за 2–3 партии. Инвестиции в инструмент — это страховка от брака.
Окупаемость замены зависит от трёх факторов: режима работы, точности прибора и качества обработки. На одном из объектов переход с нихрома на константан в компенсационных проводах снизил дрейф показаний на 15%. Считали — сходится.
Лизинг или рассрочка на партию сплава? Вариант имеет смысл при масштабном производстве. Но для текущих нужд чаще выгоднее оплачивать из операционного бюджета — меньше бюрократии, быстрее реакция. Расходы на контроль меньше потерь от простоя.
Поставщики и критерии закупки
Купить ленты по ГОСТ 5189-75 — полдела. Найти поставщика, который реально соблюдает стандарт — вот задача. Признаки надёжного партнёра: паспорт с номером плавки, возможность выборочной проверки при отгрузке, прозрачная маркировка.
Избегайте предложений «дешевле рынка на 30%». Чудес не бывает: либо состав не тот, либо геометрия пляшет, либо состояние поставки нарушено. Лучше переплатить 15–20% за проверенного поставщика, чем потом разбираться с рекламациями. По практике, 9 из 10 «супер-предложений» заканчиваются претензиями.
Требуйте паспорт с указанием номера плавки и результатов измерения ρ. Без этого документа приемка не имеет смысла. В техническом задании максимально конкретно укажите состояние поставки (твердое, мягкое). Это даст вам юридическое основание для предъявления претензий. И это важно.
Типичные дефекты и методы выявления
Самые частые проблемы: расслоения, трещины, окалина, неравномерность толщины. Все они выявляются простыми методами — визуал, микрометр, испытание на изгиб. Визуально это часто не видно без лупы.
Не стесняйтесь отправлять образцы в аккредитованную лабораторию. Химический анализ, измерение сопротивления на двойном мосте — это не паранойя, а профессиональная ответственность. Особенно если партия крупная или узел ответственный.
Почему так? Потому что стоимость простоя оборудования в 100–1000 раз превышает цену ленты. Инвестиции в контроль — это не расходы, это страховка. На практике часто сталкиваюсь с тем, что замеры сопротивления «на глазок» клещевым тестером дают огромную погрешность. Необходимо отрезать точно замеренный участок, тщательно зачистить контакты от окислов и использовать 4-х проводную (Kelvin) схему измерения.
Какой сплав выбрать для нового прибора? Зависит от температуры: до 500°C — константан, выше — нихром. Для эталонов — манганин. Но лучше заложить запас: апгрейд потом обойдётся дороже.
Можно ли использовать ленты с истёкшим сроком хранения? Если упаковка цела, налёта нет, а сопротивление в норме — да. Но после повторной проверки на изгиб и зачистки кромок. Рисковать не стоит.
Где найти актуальные цены на ленты ГОСТ 5189-75? У официальных дистрибьюторов с предоставлением паспортов. Избегайте «серых» площадок: экономия сомнительна, риски — реальны. Затраты на проверку окупаются спокойствием.
Стандарт ГОСТ 5189-75 остаётся рабочим инструментом. Его грамотное применение — это не бюрократия, а способ снизить риски и расходы. Мягкий призыв: проверьте следующую партию по всем пунктам — и вы сразу увидите разницу.
