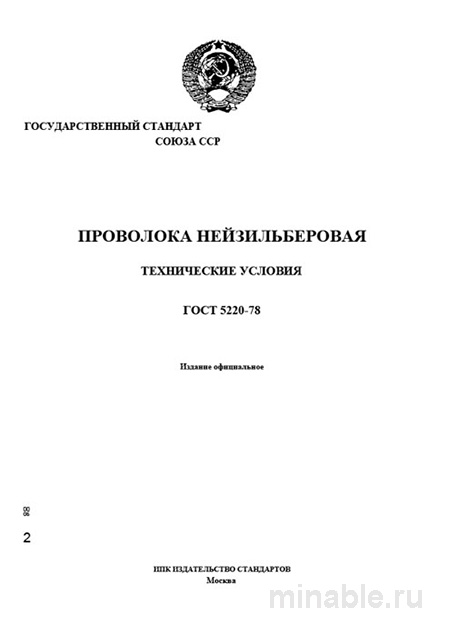

В приборостроении надежность детали часто зависит от материала, который кажется второстепенным. Латунная пружина во влажной среде быстро теряет свойства. Коррозия делает своё дело, и механизм выходит из строя. Здесь нужна специализированная защита. ГОСТ 5220-78 регламентирует производство нейзильберовой проволоки — сплава, который держит удар там, где другие ломаются. Если планируете купить проволоку для ответственных узлов, разберитесь в стандарте заранее. Это сэкономит нервы и ресурсы.
Документ не для широкого круга задач, но в своей нише незаменим. Он описывает требования к холоднотянутым изделиям из сплавов МНЦ 15-20 и МНЦС 16-29-1,8. Кстати, многие технологи упускают, что нейзильбер практически не подвержен «сезонной коррозии». Вот в чём загвоздка: экономия на материале оборачивается простоями.
Основное назначение — изготовление пружин, контактов, элементов точной механики. Ключевое преимущество сплава МНЦ 15-20 — сочетание коррозионной стойкости и антифрикционных свойств. По практике, это оптимальный выбор для медицинской аппаратуры и часовых механизмов. И да, цена ошибки здесь измеряется не рублями, а отказом дорогостоящего прибора.
Выбор материала влияет на весь жизненный цикл изделия. Медь Cu составляет основу сплава, обеспечивая базовые свойства. Но никель и цинк меняют картину радикально. Если ошибиться с маркой, деталь «устает» через месяц. Поэтому при закупке сверяйтесь с химическим составом в сертификате. Ссылки на подробные данные по маркам есть в спецификации, например, по ГОСТ 1066-90 для сравнения с латунью.
Назначение и область применения
Стандарт покрывает проволоку для критически важных узлов. Это не просто металл, а функциональный элемент. Основные сферы: пружины и пружинящие детали, элементы приборов и часовых механизмов, медицинский инструментарий, декоративная фурнитура. Важно: сплав работает в условиях повышенной влажности без дополнительной защиты. Пресная вода, атмосферная коррозия — для нейзильбера это штатный режим.
Честно говоря, многие инженеры пытаются заменить нейзильбер латунью ради экономии. Ошибка. Латунь склонна к самопроизвольному растрескиванию под напряжением во влажной среде. Нейзильбер же работает «как есть». Особенно актуально для деталей, где нельзя использовать смазку или защитное покрытие.
Есть нюанс с электропроводностью. Для токосъемников это критично. Нейзильбер проводит ток хуже латуни (~9% IACS против ~28%), но выигрывает в коррозионной стойкости. Если узел должен работать десятилетиями без обслуживания — альтернатив практически нет. Разве что дорогие спецсплавы, но они не всегда оправданы по бюджету.
Отличие марок заключается в составе: МНЦС 16-29-1,8 содержит свинец (1,6–2,0%), что существенно улучшает обрабатываемость резанием. Это делает её предпочтительным выбором для мелких сложных деталей на автоматах. Не путайте их при заказе — это базовая ошибка снабженцев.
Химический состав и марки сплавов
ГОСТ 5220-78 жестко фиксирует химию сплава. Для МНЦ 15-20: никель (Ni) — 13,5–16,5%, цинк (Zn) — 18,0–22,0%. Остальное — медь. Для МНЦС 16-29-1,8 добавляется свинец (Pb) — 1,6–2,0%, что улучшает обрабатываемость. Примеси ограничены строго: железо, марганец, кремний. Их избыток убивает усталостную прочность.
На практике часто сталкиваюсь с тем, что поставщики экономят на чистоте шихты. Железо ползет вверх — проволока ломается при навивке. Отклонения в составе, даже в пределах допусков ГОСТ, могут критично повлиять на технологичность. Избыток примесей ведет к повышенной хрупкости и обрывам. Это скрытый брак.
Важный нюанс, который не всегда очевиден при закупке: свинецсодержащая марка МНЦС имеет лучшую обрабатываемость, но чуть пониженную коррозионную стойкость. Если деталь требует последующей обработки резанием — выбирайте МНЦС. Для чистых пружин без обработки — МНЦ 15-20.
Спектральный анализ — единственный способ выявить несоответствие химсостава без разрушения образца. Требуйте протокол от поставщика. Если его нет — риск брака возрастает многократно. По опыту, 20% рекламаций связаны именно с отклонениями по химии, которые не видны визуально. Контроль химии — это первый рубеж защиты.
Механические свойства и геометрия
Цифры решают все. Проволока поставляется в четырех состояниях: мягкая (отожженная), полутвердая, твердая, особотвердая. Для твердой проволоки предел прочности при растяжении (σв) — от 590 до 785 МПа. Относительное удлинение нормируется, но вторично. Главное — упругость и стабильность.
Диаметры проволоки варьируются от 0,2 до 10,0 мм. Допуски по диаметру устанавливаются по двум классам точности: повышенной и нормальной. Важный нюанс: при заказе проволоки для прецизионных пружин необходимо указывать не просто «проволока 1 мм», а «проволока диаметром 1,0 мм, класс точности повышенный». Это избавит от разброса усилия срабатывания.
Как проверяем? Навиваем несколько витков на оправку, снимаем нагрузку. Если форма не восстановилась полностью — брак. Это простой тест, который можно сделать прямо в цеху. Лаборатория даст точные цифры, но первичный отсев лучше делать руками. А что если партия большая? Тогда выборочный контроль обязателен.
Нейзильбер склонен к наклепу. При сложной гибке или многооперационной штамповке может потребоваться межоперационный отжиг для восстановления пластичности. Это важно помнить при планировании техпроцесса. Пропустили отжиг — получили хрупкую деталь, которая лопнет под нагрузкой.
Приемка и контроль качества
Приемка партии — многоэтапный процесс. Документ о качестве обязателен: марка, состояние, результаты испытаний. Без бумаги металл — просто моток проволоки. Но бумаге верить нельзя. Нужно проверять. Поставщик может предоставить сертификат, но не приложить протокол испытаний. Всегда требуйте его.
Раз за разом при приемке мы проверяем следующее. Первый — визуал и геометрия. Бухты должны быть ровными, без перехлестов. Микрометром замеряем диаметр в 3–4 точках по длине. Овальность недопустима. Второй — испытание на растяжение. Третий — тест на упругость (навивка). Поверхность осматриваем на длине 5–10 метров, смотанной с бухты.
Проволока не должна иметь окалины, трещин, закатов, расслоений и следов коррозии. Допускаются незначительные риски и вмятины, не выводящие размер за минусовой допуск. Осмотр ведется визуально или с помощью лупы на хорошо освещенном участке. Закаты — частый дефект, который приводит к обрывам при навивке.
Раз за разом при приемке мы проверяем поверхность на ощупь — часто мелкие заусенцы и риски, невидимые глазу, хорошо чувствуются пальцами в перчатке. Это грубый, но эффективный метод быстрой отбраковки. Скрытые дефекты опаснее явных. Неравномерность механических свойств по длине бухты — следствие неправильного режима отжига.
Маркировка — отдельная тема. Каждая бухта должна иметь бирку с указанием завода, марки, диаметра, состояния, партии. Отсутствие бирки — повод для усиленного контроля всей партии. По опыту, 15% проблем с качеством начинаются именно с перепутанных бухт на складе.
Сравнение аналогов и стоимость
Почему не взять латунь? Она дешевле и проще в обработке. Но для ответственных деталей в условиях влажности латунь ненадежна. Нейзильбер работает десятилетиями. Для наглядности сравним параметры с латунью Л63.
| Параметр | ГОСТ 5220-78 (МНЦ 15-20) | ГОСТ 1066-90 (Латунь Л63) | Стоимость (ориентир), руб./кг |
|---|---|---|---|
| Основной состав | Cu + Ni + Zn | Cu + Zn | — |
| Предел прочности (σв) | 590–785 МПа | ≥540 МПа | — |
| Коррозионная стойкость | Очень высокая | Средняя (обесцинкование) | — |
| Стойкость к растрескиванию | Высокая | Низкая | — |
| Диаметр 1,0 мм | Твердое | Твердое | 1400–1700 |
| Диаметр 3,0 мм | Твердое/Полутвердое | Твердое | 1300–1550 |
| Диаметр 5,0 мм | Полутвердое | Мягкое/Полутвердое | 1200–1400 |
Вывод очевиден: латунь дешевле, но ненадежна для ответственных деталей во влажной среде. Нейзильбер — золотая середина. Баланс цены и качества для приборостроения и медицины. Стоимость оправдана ресурсом и отсутствием отказов.
Иногда спрашивают: а как же импортные аналоги? Они есть, но ГОСТ 5220-78 полностью покрывает потребности внутреннего рынка. Импорт имеет смысл только при специфических требованиях к допускам. Но это редкость. В 90% случаев МНЦ 15-20 закрывает задачу без переплат.
Бюджет и окупаемость
Планируя закупку, закладывайте не только цену металла. В бюджет войдут: входной контроль, возможная термообработка, отходы при навивке. Затраты на лабораторный анализ одной партии — это копейки по сравнению с риском брака в серии изделий. Экономия на контроле — ложная.
Окупаемость узла на нейзильберовой проволоке — 15–20 лет без обслуживания. Латунной детали в тех же условиях потребуется замена каждые 5–7 лет из-за коррозионного растрескивания. Считайте сами: 3 замены плюс простой оборудования. Инвестиции в правильный материал возвращаются многократно.
Есть еще логистика. Нейзильбер тяжелее алюминия, но компактнее стали при равной прочности. Упаковка должна защищать от влаги. Если бухты придут с повреждениями упаковки, принимать нельзя. Это потери бюджета сразу на входе. Проверяйте целостность упаковки при получении.
Поставщики и типичные ошибки
Где заказать материал без риска? Ищите заводы-производители или крупных дистрибьюторов с собственными складами. Поставщики, работающие «в серую», часто не могут дать протоколы на конкретную плавку. Это красный флаг. Требуйте документ о качестве на каждую партию. Заказать проволоку без сертификата — значит купить кота в мешке.
Типичные ошибки при работе с ГОСТ 5220-78:1. Неправильный выбор состояния поставки (твердое вместо полутвердого для сложной гибки).2. Отсутствие межоперационного отжига при многооперационной штамповке.3. Игнорирование визуального контроля поверхности (закаты, риски).4. Экономия на входном контроле механических свойств.
На практике 30% проблем связаны не с материалом, а с технологией изготовления детали. Проволока может быть идеальной, но если ее пережечь при навивке — свойства будут потеряны. Контролируйте температуру инструмента. И да, не экономьте на смазке при волочении, если делаете пружины сами. Главный скрытый дефект — несоответствие химического состава.
Если проволока трескается при навивке, первым делом требуйте у поставщика протокол химического анализа. В 80% случаев причина — в несоответствии по содержанию примесей. Требуйте от поставщика протоколы испытаний и проводите собственный анализ. Поставщики нормальные идут навстречу, если брак доказан лабораторно. Не бойтесь возвращать брак.
Проверяйте поверхность под лупой. Микротрещины — признак перетяжки или плохой заготовки. Такой металл не выдержит циклических нагрузок. Лучше вернуть партию сразу, чем разбираться с рекламациями потом. В итоге, качественная проволока — это спокойствие главного инженера и отсутствие простоев. Расходы на качественный материал окупаются безаварийной работой.
ГОСТ 5220-78 — инструмент надежности. Его соблюдение гарантирует, что узел отработает ресурс. Понимание нюансов сплава отличает профессионала от любителя. Если делаете ответственные детали — не отступайте от стандарта. И проверяйте каждый моток.
