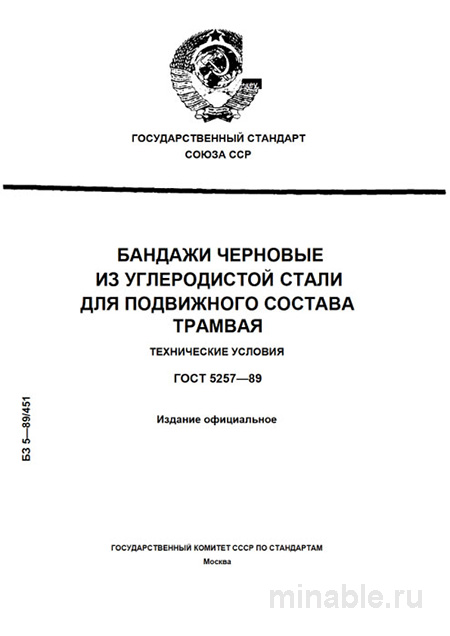

Трамвайное колесо — это не просто металл. Это элемент, который держит тонны пассажиров ежедневно. Бандаж принимает на себя удары рельсовых стыков, тормозные нагрузки, износ от контакта с путем. Если здесь ошибиться — сход с рельсов становится вопросом времени. ГОСТ 5257-89: Бандажи трамвайные черновые — сортамент и цена за тонну становятся главными ориентирами для технолога депо. Мы не будем пересказывать стандарт сухим языком. Разберем, где скрыты риски и как не потерять деньги на браке.
Многие путают черновые бандажи с готовыми изделиями. Это разные вещи. ГОСТ 5257-89 диктует требования к заготовке под дальнейшую обработку. Ниже — опыт тех, кто принимает эти детали годами.
Ключевая ошибка — экономия на входном контроле. Заготовка кажется простой, но требования к стали жесткие. Твердость должна быть в узком коридоре 269…331 НВ. В спецификации нужно указывать всё до марки плавки. Сталь 64 по ГОСТ 10702-78 — это база, но нюансы остаются за вами. Особенно если речь идет о ресурсе колеса. Цена ошибки здесь измеряется не рублями, а безопасностью пассажиров.
Честно говоря, даже опытные снабженцы часто заказывают не то. Они смотрят на диаметр, забывая про термообработку. А потом удивляются, почему бандаж треснул при напрессовке. Углеродистая сталь повышенной прочности капризна. Она требует точного режима закалки и отпуска. Нарушение технологии ведет к непредсказуемому износу.
Материал и сталь 64 для бандажей
ГОСТ 5257-89 жестко фиксирует марку стали. Это Сталь 64 по ГОСТ 10702. Углеродистая сталь повышенной прочности. Ее ключевое преимущество — высокая износостойкость и способность воспринимать ударные нагрузки. Для бандажа, постоянно контактирующего с рельсом, это определяющее свойство.
Вот в чём загвоздка: химсостав и механические свойства регламентируются для проката, из которого бандаж будет изготовлен. Производитель обязан запрашивать у металлопрокатного завода сертификаты с полным химсоставом каждой плавки. На практике часто сталкиваюсь с тем, что поставщики пытаются сэкономить. Используют сталь с повышенным содержанием вредных примесей — серы, фосфора. Это негативно сказывается на ударной вязкости готового изделия.
Мы видели случаи, когда сертификат был в порядке, но независимый анализ показывал превышение по фосфору на 0,02%. Казалось бы, мелочь. Но для трамвайного колеса это критично. Хладноломкость проявляется зимой. Бандаж лопается при температуре ниже -15°C. Поэтому в договоре нужно прописывать право на независимую экспертизу.
Термообработка — объемная закалка плюс отпуск. Это критично. Поверхностная закалка не подойдет. Сердцевина должна держать удар. Трамвайное колесо постоянно бьет по стыкам рельсов. Вибрация передается на бандаж. Если металл хрупкий — усталостная трещина неизбежна.
Раз за разом при приемке мы проверяем твердость не в одной, а как минимум в трех точках по окружности бандажа. С шагом 120°, а также по толщине. Это позволяет исключить риск неравномерной термообработки. Когда одна сторона имеет требуемые свойства, а противоположная — нет. Такой перекос ведет к биению колеса в пути.
Геометрия и масса заготовки
Стандарт предусматривает два основных типоразмера бандажей. Отличаются внутренним диаметром — 950 мм и 1050 мм. Масса соответственно не менее 290 и 350 кг. Это серьезные цифры. Один бандаж весит как небольшой автомобиль.
Допуски по внутреннему диаметру установлены достаточно либеральными. Предельные отклонения ±10 мм. Это логично для черновой заготовки. Основной припуск на механическую обработку заложен именно по внутреннему диаметру и боковым поверхностям. После обточки получится точный размер под напрессовку.
Однако на практике мы требуем tighter допуски. Либеральные допуски ГОСТа — это максимум. Хороший поставщик держит ±5 мм. Это упрощает последующую обработку. Меньше металла нужно снять на станке. Меньше время обработки. Меньше затраты на производство готового колеса.
Наружный диаметр тоже важен. Он определяет припуск на профиль гребня. Если припуск маленький — после нескольких обточек бандаж пойдет в утиль. Если большой — переплата за лишний металл. Нужен баланс. Мы считаем оптимальным припуск 15-20 мм на сторону.
Торцевые поверхности должны быть перпендикулярны оси. Если торец косой — при обточке получится неравномерная толщина стенки. Колесо будет бить в пути. Пассажиры почувствуют вибрацию. Рельсы износятся быстрее. Это тот случай, когда экономия на заготовке удорожает эксплуатацию.
Сравнение с поковками и таблица цен
Наиболее близкий аналог — ГОСТ 10702-78 на поковки из углеродистой стали. Однако прямое сравнение показывает принципиальное различие. Один стандарт узкоспециализированный, другой универсальный. Попытка заменить трамвайный бандаж обычной поковкой — ошибка.
ГОСТ 5257-89 — это не просто подмножество общих правил для поковок. Это глубоко специализированный документ, заточенный под конкретный продукт с его уникальными условиями работы. Сравним параметры, чтобы понять разницу в подходах.
| Критерий | ГОСТ 5257-89 (Трамвай) | ГОСТ 10702-78 (Поковки) | Цена (ориентир) |
|---|---|---|---|
| Назначение | Трамвайные колеса | Детали машин общего назначения | — |
| Материал | Сталь 64 (жестко задана) | Широкий выбор марок | Выше на 15-20% |
| Твердость, HB | 269-331 (обязательно) | По заказу (часто не требуется) | Включена термообработка |
| Контроль макроструктуры | Обязателен для всех | Выборочный по заказу | Влияет на брак |
| Стоимость | Высокая (спецзаказ) | Средняя | Зависит от объема |
Как видно, стоимость трамвайного бандажа выше универсальной поковки. Но это оправдано. Вы платите за гарантию свойств. Попытка сэкономить на заготовке удорожает ремонт. Колесо простоит в депо дольше, чем пробежит. Итоговая смета растет.
Универсальная поковка удобна для станков. Там не нужна высокая стойкость к ударам. Но для трамвая — только спецстандарт. Здесь вы выигрываете в ресурсе. Хотя цена производства может быть выше закупки готовых решений, если считать полный цикл жизни колеса.
Бюджет закупки и логистика
Формирование бюджета на бандажи — задача со звездочкой. Рынок нестабилен. На последнем тендере расходы на логистику составили 25% от суммы контракта. Это нужно закладывать в смету. Металл тяжелый. Каждый бандаж весит сотни килограммов.
Мы считали: доставка мелкими партиями убивает экономию. Если брать меньше 5 тонн, цена за тонну взлетает. Оптимально — планировать закупку под план ремонта подвижного состава. Чтобы машина была полной. Контейнерная отгрузка выгоднее.
Еще момент. Хранение. Бандажи нужно хранить в закрытом складе на деревянных прокладках. Складирование «внавал» приводит к появлению внутренних напряжений. Перед обработкой придется править. Это лишние операции. Лишнее время. Лишние деньги. Затраты на подготовку металла часто забывают включить в смету.
Страховка тоже имеет значение. Груз дорогой. При транспортировке возможны повреждения. Требуйте страховку на полную стоимость партии. Иначе при повреждении одного бандажа потеряете всю выгоду от экономии на перевозке.
Дефекты и приемка металла
Приемка бандажей по ГОСТ 5257-89 — многоэтапный процесс. Выходит за рамки простой проверки паспорта. Каждая партия должна сопровождаться сертификатом производителя. С результатами испытаний. Выборочно мы запрашиваем образцы-свидетели.
- Визуальный осмотр поверхности. Ищем не просто окалину или мелкие риски, а именно закалочные трещины. Часто они бывают волосяными и почти невидимыми. Мы практикуем дополнительный контроль травлением или с помощью дефектоскопии.
- Замер твердости. Обязательно своим твердомером, с поверкой. Не доверяйте слепо сертификату поставщика. Твердость должна быть 269…331 НВ. Ниже — износ быстрый. Выше — хрупкость.
- Макроструктура. Выявление дефектов типа флокенов, рыхлости, ликвации — это гарантия от внезапного разрушения. Требуйте от поставщика результаты испытаний на макрошлифах.
Недоотпуск приводит к повышенной хрупкости. Выявляется контролем твердости — она будет выше верхнего предела. Перекос при прокатке или ковке приводит к неравномерному припуску. Выявляется тщательным обмером по всему периметру.
Внутренние дефекты — раковины, неметаллические включения — выявляются ультразвуковым контролем. Я настоятельно рекомендую включать УЗК в приемочные мероприятия. Даже если он прямо не прописан в ГОСТ 5257-89 как обязательный. Это страховка от брака.
Раз за разом при приемке мы проверяем маркировку. На каждом бандаже должна быть клеймо плавки. Если маркировки нет — происхождение металла под вопросом. Такой бандаж лучше не брать. Риски слишком высоки. Сертификат без привязки к изделию — просто бумажка.
Где купить и выбор поставщика
Вопрос «где купить бандаж» упирается в наличие сертификатов. Не все базы держат этот специфический сорт. Часто приходится работать напрямую с металлургическими заводами. Это дольше, но надежнее.
При выборе поставщиков уделите максимальное внимание его технологическому оснащению. Наличие мощных прессов для ковки. Современные печи для точной термообработки. Ультразвуковой контроль для выявления внутренних дефектов. Если у завода только склад — качество будет плавать.
И последнее. Проверяйте репутацию. Бывали случаи, когда под видом трамвайного бандажа отгружали универсальную поковку. Визуально не отличишь без анализа химии, а свойства — разные. Требуйте оригиналы сертификатов. Копии с печатями «для галочки» не подходят.
Ведите статистику по дефектам от каждого поставщика. Это позволит выявить системные проблемы в его технологической цепи. Если у одного поставщика брак превышает 5% — меняйте. Экономия на цене не окупит простои депо.
Вопросы по стандарту и закупкам
Можно ли использовать поковку ГОСТ 10702 вместо бандажа?
Только в исключительных случаях и после пересчета нагрузок. Для серийной эксплуатации — нельзя. Риск разрушения слишком высок.
Какая минимальная партия для заказа?
Зависит от завода. Обычно от 5 тонн. Мелкий опт сильно бьет по цене за тонну.
Нужна ли дополнительная термообработка?
Нет. Бандаж поставляется с готовой термообработкой. Дополнительный нагрев может снять напряжения неправильно.
Влияет ли сезон на стоимость?
Да, зимой цены часто растут. Логистика сложнее, спрос на ремонт в депо выше.
ГОСТ 5257-89 — это качественный, продуманный стандарт. Не утративший своей актуальности. Его грамотное применение и строгое соблюдение, подкрепленное разумными дополнительными проверками, является залогом поставки надежных бандажей. Грамотная закупка и контроль — залог безопасности на линии.
