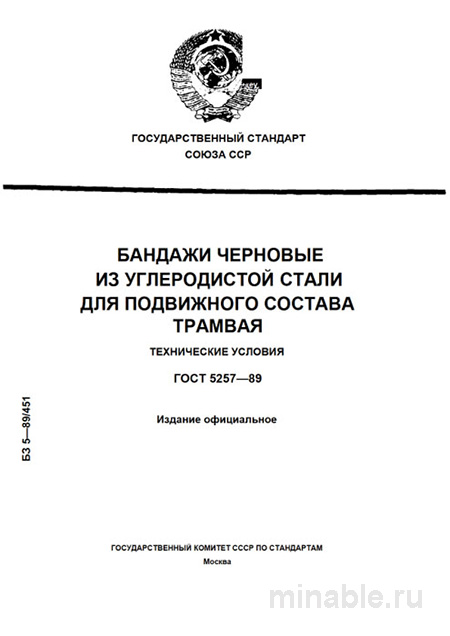

ГОСТ 5257-89: Бандажи трамвайные - Полный разбор и описание

Обзор стандарта ГОСТ 5257-89: Черновые бандажи для трамвайного подвижного состава

При производстве машин, особенно тех, которые предназначены для использования в общественном транспорте, особое внимание уделяется надежности и безопасности всех компонентов. Одной из ключевых деталей, от которой зависит эксплуатационная долговечность и безопасность трамвайного подвижного состава, является бандаж, устанавливаемый на колеса. Стандарт ГОСТ 5257-89 регламентирует требования к черновым бандажам, которые впоследствии подвергаются механической обработке и устанавливаются на колеса трамвайных вагонов. Данный стандарт предназначен для обеспечения контроля качества на всех этапах производства данных деталей.

Цели и область применения стандарта

Стандарт ГОСТ 5257-89 устанавливает технические требования к черновым бандажам для трамвайного подвижного состава. Черновые бандажи представляют собой заготовки, которые подвергаются дальнейшей механической обработке на предприятиях-изготовителях или в ремонтных депо. Данный стандарт применяется исключительно к трамвайному подвижному составу, который функционирует в условиях значительных динамических и статических нагрузок, включая разгон, торможение, ударные воздействия от стыков рельсов, а также непрерывное движение.

Основные технические требования

1. Материал

Согласно ГОСТ 5257-89, бандажи должны изготавливаться из стали марки 64, обладающей высокой прочностью и износостойкостью. Для обеспечения качества продукции, производитель обязан требовать от сталеплавильного завода предоставления сертификатов, подтверждающих химический состав каждой партии стали. В некоторых случаях производители могут использовать сталь с примесями, что может негативно сказаться на эксплуатационных характеристиках бандажей.

2. Размеры и масса

ГОСТ 5257-89 определяет два основных типоразмера черновых бандажей: внутренний диаметр 950 мм и 1050 мм, а также массу 290 кг и 350 кг соответственно. Допуски на диаметр составляют ±10 мм, что обусловлено тем, что данные заготовки предназначены для последующей механической обработки. Важно, чтобы на черновых бандажах был предусмотрен достаточный припуск для выполнения всех технологических операций.

3. Твердость

После проведения операций закалки и отпуска, твердость черновых бандажей должна находиться в диапазоне от 269 до 331 единиц по шкале Бринелля. Это требование обеспечивает необходимый баланс между износостойкостью и пластичностью материала, что позволяет избежать хрупкости и разрушения бандажей при эксплуатации. Контроль твердости осуществляется в нескольких точках поверхности заготовки для обеспечения равномерности данного параметра.

Методы контроля качества

ГОСТ 5257-89 определяет основные методы контроля качества черновых бандажей, включая измерение геометрических параметров, визуальный осмотр, проверку твердости и структуры металла. На практике применяются дополнительные методы контроля, направленные на выявление скрытых дефектов.

1. Визуальный осмотр

При визуальном осмотре черновых бандажей особое внимание уделяется выявлению внешних дефектов, таких как коррозия, механические повреждения, а также микротрещины, которые могут быть не видны невооруженным глазом. Для обнаружения микротрещин используются специальные растворы или оптические приборы.

2. Измерение твердости

Измерение твердости черновых бандажей проводится с использованием твердомеров, прошедших соответствующую поверку. В некоторых случаях данные, предоставленные производителем, могут не соответствовать действительности, поэтому рекомендуется проводить собственные измерения.

3. Контроль структуры металла

Для выявления внутренних дефектов, таких как газовые пузыри, шлаковые включения или микротрещины, используется метод ультразвукового контроля. Данный метод позволяет обеспечить высокую точность диагностики и выявить потенциальные проблемы на ранней стадии.

Возможные дефекты и их последствия

1. Повышенная твердость

Чрезмерно твердая сталь может привести к хрупкости бандажа и его разрушению при эксплуатации. Для предотвращения данной проблемы необходимо строго контролировать параметры термообработки и твердость материала.

2. Неправильная геометрия

Несоответствие черновых бандажей заданным геометрическим параметрам может привести к нарушению баланса и устойчивости трамвайного вагона. Для предотвращения данной проблемы проводится тщательный контроль размеров и формы заготовок.

3. Скрытые дефекты

Внутренние дефекты, такие как газовые пузыри или шлаковые включения, могут привести к внезапному разрушению бандажа в процессе эксплуатации. Для выявления таких дефектов необходимо проводить ультразвуковой контроль.

Сравнение с другими стандартами

Существует аналогичный стандарт, регулирующий требования к металлическим деталям, — ГОСТ 10702-78. Однако данные стандарты имеют существенные различия:

• ГОСТ 5257-89 предназначен исключительно для трамвайных бандажей и устанавливает более жесткие требования к материалу, термической обработке и контролю качества.

• ГОСТ 10702-78 является более общим стандартом и применяется к различным типам металлических деталей, не ограничиваясь исключительно трамвайными бандажами.

Рекомендации для пользователей стандарта

1. При заказе продукции

• Указывать полный номер стандарта и год его утверждения.

• Требовать проведения дополнительных видов контроля качества, таких как ультразвуковой контроль.

• Запрашивать сертификаты, подтверждающие химический состав, режимы термообработки и результаты проверки твердости материала.

2. При проведении контроля качества

• Использовать твердомеры, прошедшие поверку.

• Отбраковывать бандажи с наличием любых дефектов, включая трещины, которые могут увеличиться при механической обработке.

• Вести учет дефектов, выявленных у продукции каждого поставщика, для выявления возможных проблем в их производственном процессе.

Заключение

Стандарт ГОСТ 5257-89 является важным нормативным документом, направленным на обеспечение высокого качества трамвайных бандажей. Соблюдение требований данного стандарта, а также проведение дополнительных контрольных мероприятий, позволяет гарантировать надежность и безопасность трамвайного подвижного состава в процессе эксплуатации.
