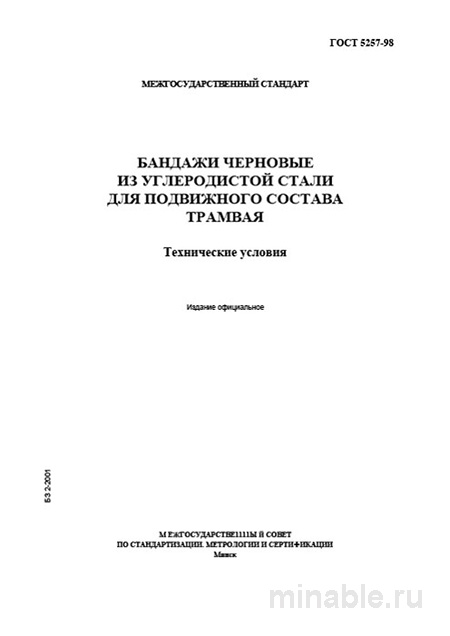

Обзор межгосударственного стандарта ГОСТ 5257-98: Черновые бандажи для трамвайного подвижного состава
Государственные стандарты в области машиностроения представляют собой нормативные документы, регламентирующие технические требования к продукции. Их точное соблюдение является ключевым фактором обеспечения безопасности, надежности и эффективности функционирования технических систем. ГОСТ 5257-98 является одним из таких стандартов, устанавливающих нормы для изготовления черновых бандажей, предназначенных для трамвайных вагонов. В данном обзоре представлен анализ данного стандарта с точки зрения специалиста, имеющего практический опыт его применения.
Назначение и область применения стандарта
Настоящий стандарт регламентирует требования к производству черновых бандажей для трамвайного подвижного состава. Черновые бандажи представляют собой полуфабрикаты, требующие последующей механической обработки, включающей обточку и накатку гребней, а также установку на колесные пары.
Область применения стандарта ограничена трамвайным подвижным составом. Это обусловлено спецификой эксплуатации трамвайных колес, отличающейся от условий работы железнодорожных колес. Трамваи подвергаются значительным динамическим нагрузкам, связанным с частыми разгонами и торможениями, а также взаимодействием с рельсовыми стыками и качеством дорожного покрытия, что предъявляет особые требования к конструкции и материалам бандажей.
Основные технические требования
Материал изготовления
Черновые бандажи изготавливаются из углеродистой стали марки 60Г, обладающей высокой твердостью и вязкостью. Эти характеристики обеспечивают способность бандажей выдерживать значительные механические нагрузки и ударные воздействия.
После проведения термической обработки, включающей закалку и отпуск, бандажи должны соответствовать следующим параметрам:
-
Твердость поверхности катания: 321-375 единиц по методу Бринелля (HB). Контроль твердости должен осуществляться по всей поверхности бандажа для выявления возможных дефектов.
-
Прочность: не менее 108 МПа.
-
Относительное удлинение: не менее 8%, что характеризует способность материала к пластической деформации без разрушения.
Геометрические параметры
Бандажи поставляются в виде заготовок, имеющих припуски на механическую обработку. Стандарт устанавливает следующие основные размеры:
-
Наружный диаметр: от 670 до 770 мм.
-
Ширина: от 100 до 145 мм.
-
Толщина стенки: 100-110 мм.
Допуски на геометрические параметры составляют:
-
Наружный диаметр: +15 мм.
-
Ширина: +5 мм.
-
Внутренний диаметр: ±3 мм, что является критически важным для обеспечения прочности колесной пары.
Методы контроля качества
Контроль качества черновых бандажей осуществляется на нескольких этапах:
Визуально-измерительный контроль
На этапе приемки осуществляется проверка:
-
Внешней поверхности бандажей, допускающей наличие незначительных дефектов, таких как раковины, трещины и прочие поверхностные изъяны, глубиной не более 5 мм в зоне внутренней и торцевой поверхностей, а также не более 3 мм в зоне поверхности катания. Указанные дефекты не должны препятствовать дальнейшей механической обработке.
-
Геометрических параметров, включающих проверку соответствия размеров установленным нормам и отсутствие овальности внутреннего отверстия.
Механические испытания
Каждая партия черновых бандажей должна сопровождаться сертификатом, подтверждающим результаты проведенных испытаний. В отдельных случаях заказчик может потребовать проведения дополнительных испытаний в аккредитованной лаборатории, включающих:
-
Измерение твердости поверхности катания.
-
Определение прочностных характеристик, таких как предел текучести и временное сопротивление разрыву.
-
Испытание на относительное удлинение.
-
Исследование микроструктуры металла.
Дополнительно рекомендуется проводить травление поверхности бандажей с использованием серной кислоты для выявления скрытых дефектов, таких как волосовины и флокены, которые могут негативно повлиять на эксплуатационные характеристики изделия.
Сравнение с железнодорожными бандажами
Черновые бандажи для трамвайных вагонов и железнодорожные бандажи представляют собой различные изделия, предназначенные для эксплуатации в разных условиях. Основные различия между ними заключаются в следующем:
/ Параметр / Черновые бандажи для трамвайного подвижного состава (ГОСТ 5257-98) / Железнодорожные бандажи (ГОСТ 398-2018) / /---------------------------/---------------------------------------------------------------/------------------------------------------------------------------/ / Назначение / Колеса трамвайных вагонов / Колесные пары локомотивов, вагонов / / Марка стали / 60Г / 2Н, 3Н (нормализованная), 2Т, 3Т (термоупрочненная) / / Твердость, HB / 321-375 / 2Н/3Н: 248-302, 2Т/3Т: 341-401 / / Ключевое отличие / Оптимизированы для эксплуатации при частых нагрузках / Оптимизированы для работы при высоких скоростях / / Состояние поставки / Черновой (под механическую обработку) / Готовый (с накатанным гребнем) /
Использование железнодорожных бандажей для трамвайного подвижного состава может привести к преждевременному износу или разрушению колесных пар.
Практические рекомендации
При выборе поставщика черновых бандажей рекомендуется учитывать следующие факторы:
-
Наличие у поставщика современного оборудования и передовых технологий производства.
-
Проверка полноты сопроводительной документации, включая сертификаты соответствия и результаты испытаний.
-
Визуальный осмотр заготовок на предмет наличия дефектов, превышающих допустимые нормы.
-
Проведение выборочного контроля твердости для оценки качества материала.
-
Обеспечение условий хранения заготовок в вертикальном положении в закрытых складских помещениях, защищенных от воздействия внешних факторов.
Заключение
ГОСТ 5257-98 является важным нормативным документом, обеспечивающим безопасность и надежность эксплуатации трамвайных вагонов. Соблюдение требований данного стандарта на всех этапах производства черновых бандажей является обязательным условием для обеспечения долговечности и устойчивости работы колесных пар трамвайного подвижного состава.
