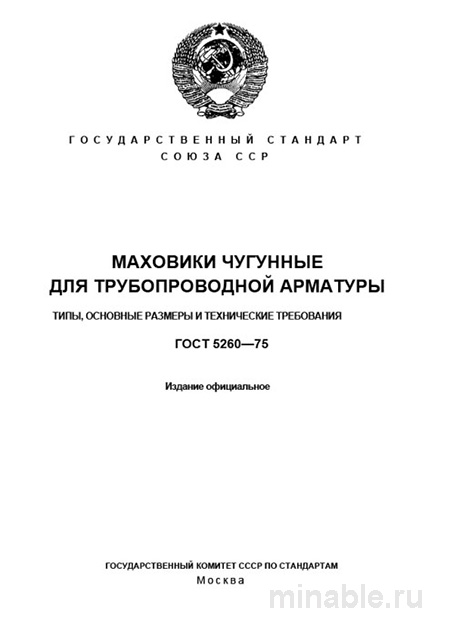

В трубопроводной арматуре есть детали, которые никто не замечает, пока они не сломаются. Маховик — именно такой элемент. Его отказ парализует задвижку. Вентиль становится бесполезным куском металла. ГОСТ 5260-75: Маховики чугунные для трубопроводной арматуры — цена и сортамент становятся главными ориентирами для инженера. Мы не будем пересказывать стандарт сухим языком. Разберем, где скрыты риски и как не потерять деньги на браке.
Многие путают маховики для арматуры и общего назначения. Это разные вещи. ГОСТ 5260-75 диктует повышенные требования. Ниже — опыт тех, кто принимает литье на складе годами.
Ключевая ошибка — смотреть только на диаметр. Чугун имеет значение. Цена ошибки здесь измеряется не рублями, а безопасностью объекта. Особенно если речь идет о давлениях до 4,0 МПа. СЧ15 — это минимум, но не панацея. Для ответственных узлов нужны гарантии по прочности.
Честно говоря, даже опытные снабженцы часто заказывают не то. Они смотрят на внешний вид, забывая про химический состав. А потом удивляются, почему маховик треснул при монтаже. Фосфор в чугуне — тихий убийца. Он увеличивает хрупкость. В спецификации нужно указывать всё до марки плавки.
Назначение и материалы изготовления
ГОСТ 5260-75 устанавливает технические условия на проектирование и производство. Это база. Маховики чугунные должны выдерживать ручное усилие. Крутящий момент передается на шпиндель. Если металл не тот — спицы лопнут. Стандарт жестко регламентирует марки чугунов. Это не обычное литье.
Основной акцент на сером чугуне марок не ниже СЧ15. На практике ответственные производители используют СЧ15, СЧ18 или СЧ20. Предел прочности при изгибе должен быть не менее 290 МПа. Это критический параметр. Ниже — риск разрушения при заклинивании арматуры.
Вот в чём загвоздка: стандарт не регламентирует химический состав жестко. Это на усмотрение производителя. На практике мы всегда запрашиваем сертификат на чушковый чугун. Протоколы входного контроля обязательны. Причина проста — наличие даже незначительного превышения по фосфору резко увеличивает хрупкость.
Мы видели случаи, когда поставщики подсовывали низкомарочный чугун. Визуально не отличишь. Но при нагрузке такая деталь крошится. Поэтому в договоре нужно прописывать марку жестко. Никаких «аналогов» без согласования с лабораторией. Температура среды от -15 до +200 °С тоже диктует условия. Для мороза нужен ковкий чугун или сталь.
Геометрия и типы конструкций
Стандарт предлагает два основных типа. Первый — цельные, литые со спицами. Второй — сборные, состоящие из литого обода и стального вкладыша. Выбор зависит от диаметра и нагрузки. Сборные конструкции сложнее, но надежнее на больших диаметрах.
Основные размеры строго нормированы. Диаметр, высота обода, посадочное отверстие привязаны к условному проходу арматуры (Dy). Казалось бы, шаг понятен. Но в узлах точной механики даже полмиллиметра имеет значение. Стандарт жестко регламентирует допуски.
Раз за разом при приемке мы проверяем не столько общие габариты, которые обычно в порядке, а именно размеры ступицы. Диаметр отверстия под шпиндель (d) и ширина (l). Их отклонение даже на 0,5 мм приводит либо к невозможности сборки, либо к возникновению недопустимого люфта. Биение ускоряет износ.
На практике часто сталкиваюсь с проблемой некачественной обрубки. Заусенцы и литники в месте хвата рукой — это не просто косметический дефект. Это прямая угроза безопасности персонала. Острые края режут перчатки. Такой брак нужно возвращать сразу.
Сравнение аналогов и таблица стоимости
ГОСТ 5260-75 — не единственный стандарт. Его часто путают с ГОСТ 8489-93 (маховики общего назначения). Это грубая ошибка. Один для труб, другой для станков. Попытка заменить специзделие обычным — риск. Сравним параметры, чтобы понять разницу.
| Критерий | ГОСТ 5260-75 (Арматура) | ГОСТ 8489-93 (Общее) | Цена (ориентир) |
|---|---|---|---|
| Назначение | Задвижки, вентили, клапаны | Станки, механизмы | — |
| Материал | СЧ15 и выше (прочность на изгиб) | СЧ10 и выше (требования мягче) | Выше на 15-20% |
| Среда | Вода, пар, газ, нефтепродукты | Инертные среды, воздух | Влияет на покрытие |
| Допуски | Строгие (посадочное отверстие) | Общепромышленные | Влияет на брак |
| Контроль | Обязателен на трещины | Визуальный | Включено в стоимость |
Как видно, стоимость спецмаховиков выше. Но это оправдано. Вы платите за гарантию прочности. Попытка сэкономить на заготовке удорожает ремонт. Задвижка простоит в ремонте дольше, чем проработает. Итоговая смета растет.
Обычный маховик удобен для приводов станков. Там не нужна высокая стойкость к среде. Но для трубопровода — только спецстандарт. Здесь вы выигрываете в ресурсе. Хотя цена производства может быть выше закупки готовых решений.
Бюджет закупки и логистика
Формирование бюджета на литье — задача со звездочкой. Рынок нестабилен. На последнем тендере расходы на логистику составили 15% от суммы контракта. Это нужно закладывать в смету. Чугун тяжелый. Доставка бьет по карману.
Мы считали: закупка мелкими партиями убивает экономию. Если брать меньше 500 штук, цена за единицу взлетает. Оптимально — планировать закупку под план монтажа трубопроводов. Чтобы машина была полной. Контейнерная отгрузка выгоднее.
Еще момент. Хранение. Чугун ржавеет. Если нет склада, нужны расходы на консервацию. Иначе перед монтажом придется чистить и красить. Это лишние операции. Лишнее время. Лишние деньги. Затраты на подготовку металла часто забывают включить в смету.
Дефекты и тонкости приемки
Приемка — фильтр брака. Стандарт требует выборочных испытаний. Но мы настаиваем на сплошном по критическим параметрам. Что смотрим в первую очередь? Три параметра. Их нельзя игнорировать.
- Визуальный осмотр. Каждое изделие необходимо осмотреть на наличие трещин. Особенно у основания спиц и в ступице. Простукивание молотком обязательно. Глухой звук — верный признак скрытых раковин или отслоений.
- Контроль посадочного размера. Обязательно выборочно, а лучше на каждом изделии, калибром-пробкой проверить отверстие в ступице. На практике чаще всего брак связан именно с недоводом или перекосом этого отверстия.
- Проверка твердости. Выборочная проверка по Бринеллю. Слишком мягкий чугун (ниже НВ 163) будет быстро изнашиваться. Слишком твердый (выше НВ 229) — хрупок. Нужна золотая середина.
Самый частый дефект — поверхностные раковины. Возникают из-за нарушения технологии литья. Визуальный контроль обязателен. Заливы, шлак, недоливы — недопустимы. Это концентраторы напряжений.
Раз за разом при приемке мы проверяем маркировку. На теле маховика должен быть отлит товарный знак производителя и условный диаметр (Dy). Если маркировки нет — происхождение изделия под вопросом. Такой маховик лучше не брать. Риски слишком высоки.
Где купить и выбор поставщика
Вопрос «где купить маховик» упирается в наличие сертификатов. Не все базы держат этот специфический сорт. Часто приходится работать напрямую с литейными заводами. Это дольше, но надежнее.
При выборе поставщиков смотрите на парк плавильных печей. Чугунное литье требует специального оборудования. Если у базы только склад — качество будет плавать. Требуйте фото производства или выезд аудитора. Проверяйте репутацию.
И последнее. Проверяйте репутацию. Бывали случаи, когда под видом спецмаховика отгружали общепром. Визуально не отличишь без замеров твердости, а свойства — разные. Требуйте оригиналы сертификатов. Копии с печатями «для галочки» не подходят.
Вопросы по стандарту и закупкам
Можно ли использовать маховик ГОСТ 8489 вместо 5260?
Только для вспомогательных механизмов. Для трубопроводной арматуры — нельзя. Риск разрушения слишком высок.
Какая минимальная партия для заказа?
Зависит от завода. Обычно от 500 штук. Мелкий опт сильно бьет по цене за единицу.
Нужна ли покраска профиля?
Да. Обычно порошковая или эмаль. Защита от коррозии обязательна для улицы.
Влияет ли сезон на стоимость?
Да, зимой цены часто растут. Логистика сложнее, спрос на строительный сезон выше.
ГОСТ 5260-75 — это база надежности. Соблюдение требований на этапе выбора заготовки спасает от проблем в эксплуатации. Не пытайтесь упростить технологию. Физика материалов не прощает ошибок. Грамотная закупка и контроль — залог того, что арматура отработает ресурс.
