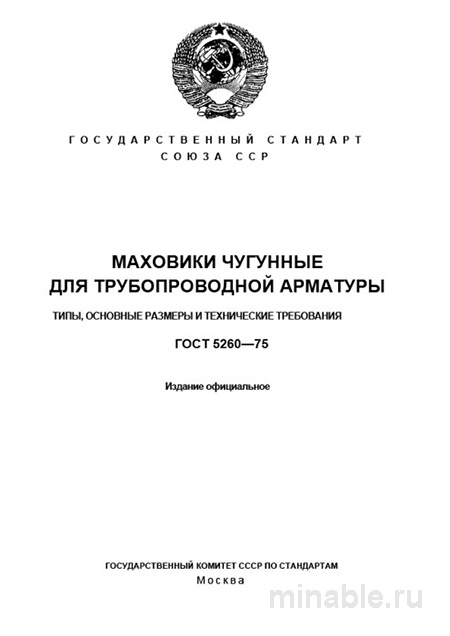

Обзор ГОСТ 526-75: Чугунные маховики для трубопроводной арматуры в контексте практической эксплуатации
В машиностроительной отрасли, особенно в производстве трубопроводной арматуры, значительное внимание уделяется даже незначительным на первый взгляд деталям. Выход из строя таких компонентов может привести к остановке функционирования всей системы. Маховик является одной из таких критически важных деталей, неисправность которой может вызвать паралич работы задвижки, клапана или вентиля. Стандарт ГОСТ 526-75, регламентирующий производство чугунных маховиков для трубопроводной арматуры, действует уже почти полвека, устанавливая строгие требования к изготовлению данных элементов. В качестве инженера с 15-летним опытом работы в данной сфере, я представляю обзор практических аспектов применения данного стандарта.
Назначение и область применения стандарта
ГОСТ 526-75 определяет технические требования к конструкции, материалам и методам испытаний чугунных маховиков, предназначенных для ручного управления трубопроводной арматурой. Стандарт распространяется исключительно на маховики, функционирующие при ручном приводе.
Область применения:
-
Рабочее давление в диапазоне от 0,1 до 4,0 мегапаскалей (или от 1 до 40 килограмм-сил на квадратный сантиметр).
-
Температура рабочей среды от -15 до +200 градусов Цельсия.
Исключения:
-
Маховики, изготовленные из других материалов, таких как сталь или цветные сплавы.
-
Маховики для оборудования, работающего в условиях повышенных температур и давления, например, в энергетической отрасли. Для таких случаев предусмотрены специализированные стандарты с более жесткими требованиями.
Основные технические требования к маховикам
ГОСТ 526-75 содержит детальные требования к конструкции и материалам маховиков, обеспечивающие их надежность и долговечность.
Материал изготовления
Маховики изготавливаются из серого чугуна, марка которого должна соответствовать требованиям ГОСТ 1412. Наиболее часто используются чугуны марок СЧ18 и СЧ20, обладающие повышенной прочностью и износостойкостью.
Примечание:
Стандарт не устанавливает конкретную марку чугуна, однако на практике проводится тщательный контроль качества материала. Особое внимание уделяется содержанию фосфора в чугуне, так как его избыток может привести к хрупкости и разрушению детали под нагрузкой.
Конструкция маховиков
ГОСТ предусматривает два типа конструкций маховиков:
-
Монолитные, литые со спицами.
-
Сборные, состоящие из литого обода и стального вкладыша (ступицы), соединенных спицами.
Размеры маховиков, включая диаметр, высоту и диаметр отверстия под шпиндель, зависят от типоразмера арматуры.
При приемке проводится проверка:
-
Соответствия диаметра и ширины отверстия под шпиндель требованиям стандарта.
-
Отсутствия дефектов поверхности, влияющих на эксплуатационные характеристики.
Требования к качеству поверхности и прочности
Маховики должны обладать достаточной прочностью, обеспечивающей их надежность в эксплуатации. Предел прочности чугуна должен составлять не менее 290 мегапаскалей (30 килограмм-сил на квадратный миллиметр). Поверхность маховика должна быть гладкой, без трещин, раковин и других дефектов. Допустимо устранение незначительных дефектов путем механической обработки, при условии, что они не превышают установленных норм.
Методы контроля качества
Согласно стандарту, контроль качества маховиков осуществляется выборочно. Однако в системах, требующих повышенной надежности, проверке подлежат все изделия.
Процедуры контроля включают:
-
Визуальный осмотр и акустическую диагностику для выявления трещин и внутренних дефектов.
-
Измерение диаметра и ширины отверстия под шпиндель с использованием калибров-пробок.
-
Определение твердости чугуна методом Бринелля для оценки его износостойкости.
-
Балансировка крупных маховиков для предотвращения вибраций и преждевременного разрушения.
Проблемы, с которыми сталкиваются специалисты:
-
Низкое качество механической обработки поверхности маховиков, приводящее к образованию заусенцев и острых кромок, которые могут стать причиной травматизма и снижения эксплуатационных характеристик.
Сравнительный анализ с другими стандартами
ГОСТ 526-75 часто путают с ГОСТ 8489-93, что является некорректным. Основные различия между стандартами представлены в таблице:
/ Критерий / ГОСТ 526-75 / ГОСТ 8489-93 / /----------------------------------------------/--------------------------------------------------------------------------/-----------------------------------------------------------------------------/ / Основное назначение / Трубопроводная арматура (задвижки, вентили) / Общее машиностроение (механизмы, станки) / / Рабочая среда / Вода, пар, нефтепродукты, газ / Инертные газы, воздух / / Климатическое исполнение / Предусмотрено для эксплуатации в различных климатических условиях / Чаще всего применяется для работы в помещениях / / Требования к материалу / Чугун марки СЧ15 и выше с нормируемыми характеристиками прочности / Чугун марки СЧ10 и выше с менее строгими требованиями / / Допуски на размеры / Более строгие, особенно в отношении посадочных отверстий / Общепромышленные допуски / / Контроль качества / Обязательный контроль на отсутствие дефектов и сплошность материала / Визуальный контроль, менее строгие требования /
Примечание:
Замена маховиков, изготовленных по ГОСТ 526-75 на изделия, соответствующие ГОСТ 8489-93, может привести к снижению надежности и безопасности трубопроводных систем.
Рекомендации для специалистов
При работе с маховиками необходимо учитывать следующие аспекты:
-
Соблюдение стандарта: Требовать от поставщиков использования маховиков, соответствующих требованиям ГОСТ 526-75. Замена на изделия, соответствующие другим стандартам, недопустима.
-
Контроль качества: Проводить тщательную проверку качества изготовления, включая размеры, отсутствие дефектов и соответствие требованиям стандарта.
-
Проверка маркировки: Убедиться в наличии маркировки, содержащей товарный знак производителя и основные технические характеристики изделия.
-
Документальное подтверждение: Запрашивать у поставщика сертификаты на используемые материалы и результаты испытаний на соответствие требованиям стандарта.
-
Учет условий эксплуатации: При выборе маховиков учитывать специфические условия эксплуатации, включая температурные режимы и рабочее давление.
ГОСТ 526-75 является ключевым нормативным документом, обеспечивающим надежность и безопасность трубопроводных систем. Соблюдение требований стандарта позволяет гарантировать длительный срок службы арматуры и минимизировать риск аварийных ситуаций.
