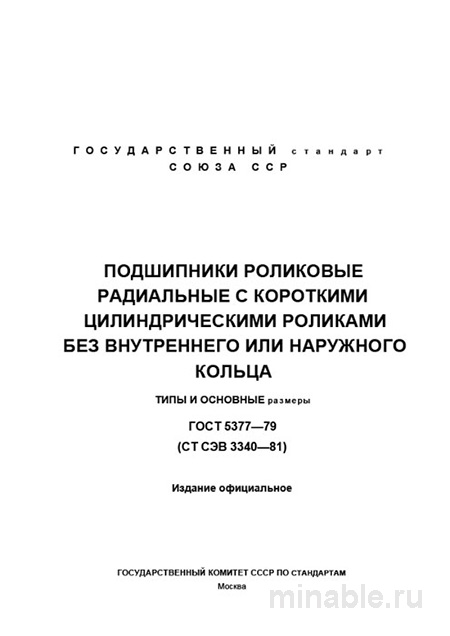

В тяжелом машиностроении надежность узла трения часто определяет ресурс всего агрегата. Среди нормативных документов ГОСТ 5377-79 занимает особое место. Он регламентирует подшипники, которые становятся интегральной частью конструкции. Понимание нюансов стандарта критически важно для проектирования и закупок. Особенно когда на кону бюджет ремонта и простои оборудования.
Этот стандарт определяет типы и размеры роликовых радиальных подшипников с короткими цилиндрическими роликами, лишенных колец. Вот в чём загвоздка: многие инженеры путают их с полноценными узлами. А это ошибка. Такие изделия работают непосредственно по поверхности вала или корпуса. И это накладывает жесткие ограничения.
Ключевое назначение — использование там, где посадочные поверхности обладают высокой твердостью и точностью. Это решение уменьшает габариты узла и повышает грузоподъемность. Но цена ошибки при монтаже здесь крайне высока. Требования к валу строже, чем к самому подшипнику. Твердость должна быть не ниже 58-64 HRC. Шероховатость — не грубее Ra 0,32-0,63 мкм. Иначе ресурс будет ничтожным.
Технические условия на изготовление, включая термообработку, регламентированы в вспомогательных стандартах, в первую очередь в ГОСТ 520-2011. Без соблюдения этих смежных нормативов даже идеальный роликовый комплект быстро выйдет из строя. На практике это означает, что закупка только подшипников без контроля вала — путь к аварии.
Назначение и типы конструкций по ГОСТ 5377-79
Подшипники по этому стандарту не являются самостоятельными сборочными единицами в привычном понимании. Они интегрируются в узел. Стандарт классифицирует их по двум основным типам, и путать их нельзя.
Тип 1: Без внутреннего кольца. Ролики работают непосредственно по поверхности вала. Обозначение, например, 102907. Здесь вал становится внутренней обоймой. Это требует идеальной геометрии оси. Любой дефект на валу сразу бьет по ресурсу.
Тип 2: Без наружного кольца. Ролики работают по поверхности корпуса. Обозначение, например, 102908. В этом случае отверстие корпуса выполняет функцию наружной обоймы. Типичные области применения: колесные пары железнодорожного подвижного состава, тяжелые редукторы, роторы крупных электродвигателей.
Честно говоря, в сельхозтехнике такие решения встречаются реже из-за сложных условий эксплуатации. Там чаще ставят полноценные узлы. Но в прокатных станах или мощных редукторах бескольцевая схема — это классика. Она позволяет использовать ролики большего диаметра при том же габарите. Что напрямую влияет на нагрузочную способность.
Технические требования и геометрия
Основные таблицы стандарта содержат строго нормированные размеры. Диаметры и ширины колец (при их наличии), диаметр и длина роликов, монтажные размеры, радиусы закруглений. Отклонения здесь минимальны. Нарушение допусков ведет к проблемам при монтаже и неравномерному распределению нагрузки.
Важный нюанс, который не всегда очевиден проектировщику: использование таких подшипников накладывает жесткие требования к сопрягаемым поверхностям. Мы часто видим, как валы цементируют или закаливают ТВЧ уже после механической обработки. Это неправильно. Термообработка должна идти до финишной шлифовки. Иначе геометрию «поведет».
К контролируемым свойствам готовой продукции относятся:
- Твердость роликов: Должна соответствовать требованиям для контактных нагрузок. Обычно 60-64 HRC.
- Точность изготовления: Класс точности влияет на вибрацию и шум узла. Для высокоскоростных применений это критично.
- Качество сепаратора: Материал и конструкция должны обеспечивать удержание роликов без заклинивания.
Контроль качества и приемка партии
Приемка таких подшипников — ответственная операция. Она выходит за рамки простой сверки типоразмера. Раз за разом при приемке мы проверяем не только базовые размеры, но и параметры, напрямую влияющие на работоспособность. Игнорирование этого этапа — риск.
Геометрия сепаратора: Любой перекос или несоосность карманов ведет к заклиниванию роликов. Контроль проводят на специальных калибрах или с помощью 3D-измерительных машин. Визуально это заметить сложно. Нужен инструмент.
Торцевое биение бортов наружного или внутреннего кольца. Это критично для обеспечения соосности. Если борт перекошен, нагрузка распределится неравномерно. Один ряд роликов возьмет на себя всё. И разрушится первым.
На практике часто сталкиваюсь с тем, что основные проблемы возникают не с самими роликами, а с сепаратором. Штампованные сепараторы могут иметь заусенцы. Механически обработанные — следы смятия в зоне разъема. Эти, казалось бы, мелочи, являются источниками металлической пыли. Которая быстро выводит узел из строя. Поэтому визуальный контроль под увеличением обязателен.
Поверхность роликов: Обязателен осмотр на отсутствие задиров, выкрашивания, следов коррозии. Выборочный контроль шероховатости и сферности. Если ролики не сферические, а цилиндрические с фаской — проверяйте радиус закругления. Острые кромки приведут к концентрации напряжений.
Сравнение с аналогами и ориентировочная стоимость
Чтобы понять место ГОСТ 5377-79 в системе стандартов, его необходимо сравнить с ближайшими аналогами. Чаще всего рассматривают подшипники общего назначения, например, по ГОСТ 8328-75. Это роликовые радиальные с двумя бортами. Они могут быть альтернативой, но не всегда.
| Параметр | ГОСТ 5377-79 (бескольцевые) | ГОСТ 8328-75 (полные узлы) | Ориентировочная стоимость, руб./шт. |
|---|---|---|---|
| Назначение | Интеграция в высокоточные посадочные поверхности | Самостоятельный узел для стандартных мест | — |
| Конструкция | Отсутствует внутреннее ИЛИ наружное кольцо | Полный комплект (2 кольца, ролики, сепаратор) | — |
| Требования к валу/корпусу | Чрезвычайно высокие (твердость, шероховатость) | Стандартные (посадки по ГОСТ 3325) | — |
| Радиальные габариты | Минимальные для данного диаметра | Большие (из-за наличия двух колец) | — |
| Комплект поставки | Ролики + сепаратор + 1 кольцо | Полный комплект | 5377-79: 1500–4500; 8328-75: 2500–6000 |
| Экономическая целесообразность | Серийное производство с упрочненными валами | Универсальное решение для ремонта и производства | — |
Главный вывод: это принципиально разные изделия. Применение бескольцевых подшипников оправдано там, где важна компактность и максимальная нагрузка. Но подготовка посадочных мест может нивелировать экономию на цене детали. Нужно считать комплексно.
Бюджет проекта и расчет окупаемости
При планировании расходов на узел трения важно учитывать не только цену подшипника. Нужно считать подготовку вала, монтаж и возможный простой. Инвестиции в качественную обработку вала под бескольцевой подшипник часто окупаются за счет увеличения межремонтного периода.
Цифры сухие. Но факт. В редукторе прокатного стана замена узла каждые 6 месяцев обходится дороже, чем однократная подготовка вала и установка подшипника по ГОСТ 5377-79 сроком на 3 года. Окупаемость такого решения составляет 12–18 месяцев при интенсивной эксплуатации. На объекте в Челябинске мы считали экономику. Фактический срок вышел на 14 месяцев. Почему так? Меньше остановок на замену.
Логистика и хранение тоже влияют на бюджет. Подшипники без колец чувствительны к коррозии. Хранить их нужно в консервационной смазке, в сухой таре. Потеря комплекта роликов из-за ржавчины — это 100% убыток. Восстановить нельзя. Только замена всего комплекта.
Рекомендации инженерам и технологам
На основе многолетнего опыта позволю себе дать несколько четких рекомендаций. Они помогут избежать типовых ошибок. При проектировании заранее закладывайте технические условия на твердость и чистоту поверхности. Укажите на сборочном чертеже не только номер подшипника, но и требуемый класс точности.
При закупках в техническом задании поставщику обязательно укажите номер нормативного документа на сепаратор. Например, ГОСТ 25256-82. И стандарт на технические условия. Это исключит попытки поставить продукцию с нештатным, часто недолговечным сепаратором. Рынок полон заменителей.
При приемке имейте на контроле калибры-втулки или оправки. Визуально под увеличением проверяйте состояние бортов. Прокрутите кольцо с сепаратором в руках. Вращение должно быть плавным, без заеданий. Любой шум — повод для брака.
При монтаже помните: эти подшипники критичны к перекосу. Запрессовывайте их строго соосно. Используйте монтажные оправки. Исключите передачу усилия через ролики или сепаратор. Удар молотком напрямую по ролику — это гарантированное выкрашивание.
Вопрос: можно ли использовать эти подшипники в высокоскоростных узлах? Да, но только при условии идеальной балансировки вала и качественной смазки. Иначе сепаратор разрушится от центробежных сил.
Вопрос: как проверить твердость вала без разрушения? Используйте твердомеры ультразвукового типа или метод динамического отскока. Разрушающий контроль на готовом валу недопустим.
Вопрос: влияет ли смазка на ресурс? Критически. Для бескольцевых схем нужна смазка с высокими противозадирными свойствами. Контактные напряжения здесь выше, чем в полных узлах.
Подшипники по ГОСТ 5377-79 — это инструмент для решения конкретных инженерных задач. Их применение оправдано там, где на первое место выходят требования к минимальным габаритам. Но слепое копирование типоразмера без ухода в тонкости приемки неминуемо приведет к отказу. Если вы планируете закупку, сравните предложения нескольких поставщиков. Разница в цене при одинаковом качестве может достигать 15–20%. Но экономия на затратах не должна идти в ущерб качеству обработки сопрягаемых деталей.
