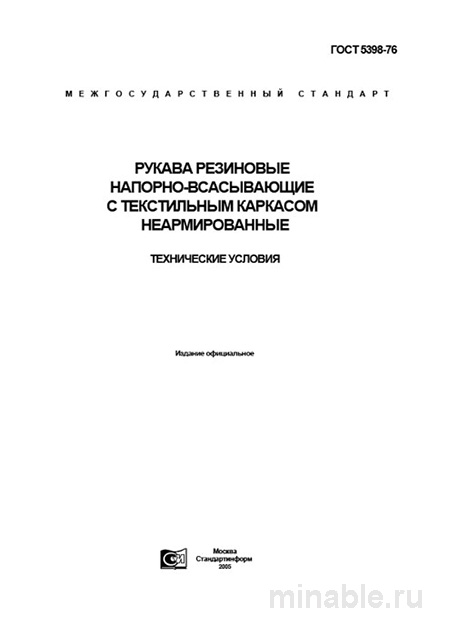

В промышленной перекачке жидкостей каждый разрыв шланга — это простой и убытки. Если рукав не держит давление — производство встает. А простой насосной станции стоит дорого. ГОСТ 5398-76 «Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные» — документ, проверенный десятилетиями эксплуатации. В данном обзоре разберем его практическую ценность для инженеров и оценим реальную цену владения такой продукцией. Понимание нюансов — ключ к снижению издержек и безопасности.
Многие ошибочно полагают, что любой резиновый рукав подойдет для всасывания. Вот в чём загвоздка: без металлической армировки рукав под серьезным разрежением просто схлопнется. Разберем, как не ошибиться при заказе резиновых рукавов по ГОСТ 5398-76 и выборе типа конструкции.
Стандарт регламентирует производство и приемку напорно-всасывающих рукавов для перемещения воды, слабых растворов кислот и щелочей (концентрацией до 20%) и других жидких сред. Ключевая особенность — неармированный текстильный каркас. Это означает отсутствие металлической спирали, что накладывает прямые ограничения на область применения. Для понимания различий в конструкциях часто обращаются к смежным документам, например, ГОСТ 18698-79 (Армированные для воды) или ГОСТ 6286-73 (Для нефтепродуктов). Однако прямая замена невозможна из-за различий в стойкости к средам и давлению.
Важно понимать: это не универсальный шланг для всех задач. Это специализированное изделие для напорных линий и линий подливки. Одно неправильное применение может привести к разрыву под нагрузкой. Поэтому требования к выбору типа рукава здесь строже, чем для бытовых аналогов.
Назначение и область применения стандарта
ГОСТ 5398-76 распространяется на напорно-всасывающие рукава с текстильным каркасом для перекачки воды, слабых растворов кислот и щелочей. Изделия используются в поливочной технике, системах орошения, для перекачки воды между емкостями, подпитки систем охлаждения.
Используется продукция преимущественно в условиях умеренных давлений и кратковременного разрежения. Вода, эмульсии, неагрессивные жидкости — всё это штатные среды для данного типа рукавов. Честно говоря, экономить на этом компоненте — значит закладывать риск прорыва под всю систему.
На практике часто сталкиваюсь с тем, что закупочные отделы пытаются использовать эти рукава для забора воды из открытых источников мощными насосами. Это грубейшая ошибка. Без армировки рукав под серьезным разрежением схлопнется. Основная ниша — напорные линии, где основное давление на выходе насоса. Вот в чём загвоздка применения.
Технические требования и конструкция
Стандарт четко определяет критические параметры продукции, которые формируют потребительские свойства. Игнорирование любого из пунктов ведет к преждевременному выходу из строя и авариям.
Конструкция и материалы
Рукав состоит из трех основных слоев, каждый выполняет свою функцию. Внутренний герметизирующий слой обеспечивает стойкость к транспортируемой среде и герметичность. Изготавливается из резиновых смесей на основе натурального или синтетического каучука.
Текстильный каркас — несущая основа, воспринимающая механические нагрузки (растяжение, сжатие, давление). Состоит из нескольких слоев обрезиненного корда. Наружный слой защищает каркас от механических повреждений, истирания, воздействия влаги, озона и ультрафиолета.
Геометрические параметры и допуски
Стандартом установлен строгий ряд внутренних диаметров: от 13 до 152 мм. Допуски по внутреннему диаметру варьируются от ±0.8 мм для малых сечений до ±2.5 мм для крупных. Длина рукавов в бухтах — не менее 10 метров, с допуском +100 мм.
Важный нюанс, который не всегда очевиден при приемке: замер внутреннего диаметра нужно проводить не с торца, а отступив не менее 500 мм от конца. Это исключает погрешность от возможного смятия или деформации при хранении. Многие об этом забывают и получают брак.
Эксплуатационные характеристики
Основные свойства, проверяемые при приемо-сдаточных испытаниях: рабочее давление от 0.3 до 0.7 МПа (в зависимости от диаметра и числа слоев каркаса). Пробное давление — в 1.5 раза выше рабочего. Разрежение 0.08 МПа (около 600 мм рт. ст.) — критически важный параметр.
Гибкость проверяется под давлением — рукав не должен иметь резких перегибов и изломов. Адгезия слоев — прочность связи между резиновыми слоями и тканью каркаса — залог долговечности. Расслоение в работе под нагрузкой фатально для рукава.
Приемка и контроль качества
Приемка партии рукавов — ответственная процедура, пропуск которой ведет к авариям на объекте. Экономить на входном контроле здесь нельзя. Разрыв шланга под давлением — это риск для персонала и оборудования.
Раз за разом при приемке мы проверяем не только сопроводительную документацию и маркировку, но и проводим выборочный визуальный и инструментальный контроль. Маркировка должна быть четкой и содержать условное обозначение рукава, дату выпуска, номер партии и клеймо ОТК.
- Визуальный осмотр: Проверяется отсутствие вздутий и пузырей на поверхности — признак нарушения технологии вулканизации или плохой адгезии. Посторонние включения, порывы нитей корда, складки на внутреннем слое недопустимы.
- Инструментальный контроль: Обязательно выборочно проверяем внутренний диаметр штангенциркулем в нескольких сечениях. Длину рулона измеряем фактически. Гибкость тестируем вручную — сгибаем отрезок на 180° вокруг оправки.
Он не должен трещать, скрипеть или проявлять признаки расслоения. Наиболее вероятные дефекты — это именно неравномерность толщины стенки и недостаточная адгезия, которые выявляются уже в работе под нагрузкой. Неровная навивка в бухте может говорить о внутренних напряжениях — тоже тревожный знак.
Лабораторный контроль — не формальность. На практике часто сталкиваюсь с тем, что визуально хороший рукав может иметь скрытые дефекты вулканизации. Поэтому требуйте протоколы испытаний на адгезию и пробное давление.
Сравнение с армированными аналогами
ГОСТ 5398-76 — не единственный стандарт на рукавную продукцию. Его часто путают с другими, что приводит к некорректному применению. Ключевое отличие — отсутствие армировки. Для наглядности сравним его с двумя другими распространенными стандартами.
| Параметр | ГОСТ 5398-76 (Неармированный) | ГОСТ 18698-79 (Армированный, вода) | ГОСТ 6286-73 (Армированный, ГСМ) |
|---|---|---|---|
| Ключевая особенность | Только текстильный каркас | Металлическая проволочная спираль | Металлическая проволочная спираль |
| Назначение | Напорные линии, подливка | Напорно-всасывающие линии для воды | Напорно-всасывающие линии для ГСМ |
| Рабочее давление, МПа | до 0.7 | до 1.0 | до 0.4 |
| Рабочее разрежение, МПа | 0.08 (ограниченно) | 0.08 (полноценно) | 0.08 (полноценно) |
| Стойкость к ГСМ | Нет | Нет | Да |
| Ориентировочная цена (руб/м) | 150 - 350 | 250 - 500 | 400 - 800 |
Как видно из таблицы, выбор между этими стандартами определяется конкретной задачей. Использование неармированного рукава по ГОСТ 5398-76 в системах с постоянным высоким разрежением или для перекачки топлива — недопустимо и опасно. Вот в чём загвоздка специализации: дешевый аналог не выдержит нагрузку.
Экономика закупок и расчет бюджета
Вопрос финансирования всегда стоит остро. Рынок РТИ волатилен, и стоимость партии может меняться в зависимости от курса каучука и логистики. Однако есть факторы, влияющие на итоговый бюджет закупки, которые не всегда очевидны на первый взгляд.
При расчете расходов учитывайте не только цену за метр, но и ресурс работы. Дешевый рукав с нестабильной адгезией слоев может порваться через месяц. В итоге экономия на входе оборачивается убытками на выходе. По практике: реальная цена метра перекачанной жидкости на качественном рукаве ниже на 20-30% за счет снижения простоев.
Ориентировочная структура затрат (пример)
Для понимания масштаба приведем усредненные данные по рынку (цены могут варьироваться):
| Статья расходов | ГОСТ 5398-76 (Неармированный) | Армированный (Аналог) | Примечание |
|---|---|---|---|
| Стоимость рукава | 25 000 руб. | 40 000 руб. | За 100 метров |
| Логистика | 3 000 руб. | 3 000 руб. | Зависит от объема |
| Срок службы | 1-2 года | 3-5 лет | При одинаковой нагрузке |
| Итого за 5 лет | ~140 000 руб. | ~45 000 руб. | С учетом замен |
Как видно, экономия на неармированном варианте есть только на короткой дистанции. Но риск простоя из-за разрыва перекрывает эту разницу за одну аварию. Поэтому купить армированный рукав часто выгоднее в долгосроке для ответственных линий. Ищите прямых производителей РТИ или крупных дистрибьюторов с собственными складами. Работа через посредников увеличивает риски и затраты. Иногда выгоднее рассмотреть варианты с лизингом насосного оборудования, если вы планируете масштабировать систему перекачки.
Где купить и поставщики
На рынке много предложений, но не все они соответствуют ГОСТ 5398-76. Часто под видом неармированных продают бракованные армированные рукава. Вот в чём загвоздка. При выборе поставщика обращайте внимание на наличие протоколов испытаний на адгезию и пробное давление.
Крупные заводы РТИ редко отпускают малые партии физическим лицам. Поэтому основные поставщики — это специализированные фирмы по промышленным шлангам. Запрашивайте образец перед закупкой большой партии. Проверьте его на гибкость и маркировку. Это сэкономит нервы монтажникам.
Дефекты и риски эксплуатации
Наиболее вероятные дефекты, с которыми можно столкнуться, делятся на явные и скрытые. Скрытые выявляются только в процессе работы под нагрузкой или в лаборатории.
- Недостаточная адгезия слоев: Выявляется при испытании на изгиб или в работе. Проявляется в расслоении рукава под давлением. Лечится заменой партии или поставщика.
- Нарушение вулканизации: Визуально определяется по вздутиям и пузырям на поверхности. Проявляется в преждевременном разрушении стенки. Подтверждается лабораторным анализом.
- Неравномерность толщины стенки: Выявляется при инструментальном контроле. Критично для рабочего давления — тонкое место станет точкой разрыва.
Вопросы практиков
Можно ли хранить рукава под открытым небом?
Крайне не рекомендуется. Ультрафиолет и озон разрушают резину. Даже кратковременное воздействие солнца может снизить эластичность материала. Навес или склад — обязательное условие.
Какой срок службы у резинового рукава?
При соблюдении условий эксплуатации (правильное давление, температура от -30°C до +80°C) — 1-5 лет в зависимости от типа. Однако при интенсивной работе с агрессивными средами срок может сократиться.
Нужен ли паспорт на каждую бухту?
Да, документ о качестве должен сопровождать каждую партию. Без него приемка невозможна, и вы рискуете получить некондицию. Требуйте протоколы испытаний на давление и адгезию.
Влияет ли диаметр на цену?
Прямо — да. Чем больше диаметр, тем выше цена за метр из-за расхода материалов. Но стоимость монтажа может быть одинаковой для близких размеров. А что если вам нужен нестандартный диаметр? Тогда цена вырастет значительно из-за настройки оборудования.
Заключение
ГОСТ 5398-76 остается надежным и проверенным ориентиром для приобретения качественной рукавной продукции для специфических задач. Его грамотное понимание и строгое соблюдение требований контроля качества на стадии приемки — простой и эффективный способ избежать простоев. Грамотный подход к выбору типа и поставщика позволит оптимизировать инвестиции в систему перекачки и избежать проблем с безопасностью. Доверяйте, но проверяйте — эта формула работает и здесь.
