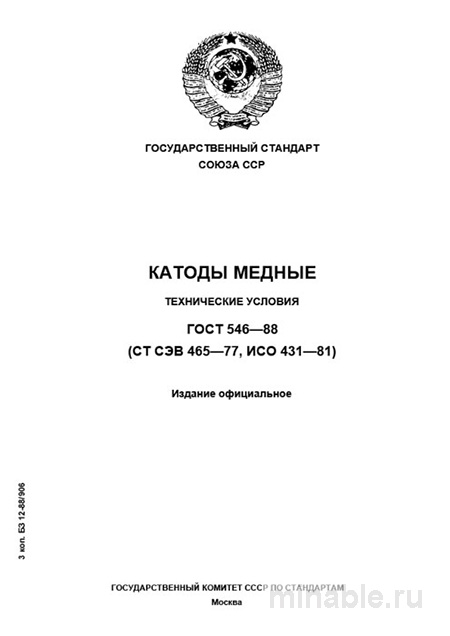

В машиностроении и энергетике качество «фундамента» решает всё. Если сырье «гуляет», готовое изделие бракуют на выходе. Среди ключевых материалов медные катоды занимают особое место, и главным документом, регламентирующим их качество на постсоветском пространстве, остается ГОСТ 546-88. Несмотря на почтенный возраст, этот стандарт продолжает исправно служить промышленности, определяя правила игры для металлургов и закупщиков. Данный обзор подготовлен с целью дать практикам — инженерам и технологам — четкое понимание тонкостей работы с этим документом в реальных условиях цеха и лаборатории, а также прояснить вопросы формирования цены на катодную медь.
Многие ошибочно полагают, что старые ГОСТы можно игнорировать в пользу ТУ. Вот в чём загвоздка: для ответственных узлов, особенно в электротехнике, отступление от регламента чревато потерей проводимости или пластичности. Разберем, как не ошибиться при выборе поставщика и приемке партии.
Назначение и область применения стандарта
ГОСТ 546-88 устанавливает технические условия на медные катоды, предназначенные для использования в электротехнической промышленности. Это сырье для производства токопроводящих изделий: проволоки, шин, кабелей. Также материал идет на выплавку сплавов на медной основе (латуни, бронзы) и получение изделий высокой чистоты методом электролитического рафинирования.
Важно понимать: катодная медь по этому стандарту — это не готовое изделие, которое можно поставить на станок. Это полуфабрикат высочайшей степени очистки. Ее ключевая задача — стать шихтой для последующего переплава. От химической чистоты катода напрямую зависят электротехнические и механические свойства конечной продукции. Если в шихте будет переизбыток висмута или свинца, проволока при волочении начнет рваться.
Технические требования и марки
Стандарт предъявляет комплекс требований, которые условно можно разделить на три группы: химический состав, геометрия и физическое состояние. Игнорирование любого из пунктов ведет к рекламациям.
Марки и химический состав
ГОСТ 546-88 определяет две основные марки катодной меди, и путать их нельзя. Разница в долях процента влияет на стоимость партии и область применения.
- Мк (медь катодная высшего сорта): Содержание меди + серебра не менее 99.95%. Основная примесь — кислород (не более 0.04%). Это элита для высокоточной электроники.
- М1к (медь катодная первого сорта): Содержание меди + серебра не менее 99.90%. Допускается несколько большее количество примесей, включая кислород. Самый ходовой товар на рынке.
Нормирование содержания таких элементов, как сера, свинец, висмут, сурьма, мышьяк, железо, никель, олово, цинк и селен, строго ограничено. Даже их следовые количества критически влияют на электропроводность. Важный нюанс: ключевое различие между Мк и М1к часто заключается не столько в общем содержании меди, сколько в количестве вредных примесей, образующих легкоплавкие эвтектики. Для ответственного электротехнического проката это принципиально.
Геометрия и физическое состояние
Стандарт регламентирует массу отдельных катодов: от 40 до 120 кг. На практике чаще всего встречаются катоды массой 60-100 кг. Конкретные размеры в миллиметрах не указаны, но оговаривается, что катоды должны быть пригодны для пакетирования и транспортировки.
Внешний вид тоже имеет значение. Поверхность должна быть чистой, без загрязнений, следов электролита, избыточных наплывов меди («древесных» наростов). Допускаются незначительные поверхностные дефекты, не влияющие на качество при переплаве. На практике часто сталкиваюсь с тем, что именно геометрия становится камнем преткновения. Слишком массивные наплывы на кромках создают проблемы при загрузке в плавильные печи и могут привести к неравномерному проплавлению.
Тонкости приемки и контроля качества
Приемка партии катодной меди — ответственный процесс, где ошибки стоят денег. Стандарт предписывает проводить ее партиями, сопровождаемыми одним документом о качестве. Каждая партия должна состоять из катодов одной марки. Смешивать Мк и М1к в одном пакете — нарушение.
Контроль включает несколько этапов, пропускать которые нельзя:
- Визуальный осмотр 100% катодов на соответствие внешнему виду. Ищем окислы, грязь, странные наросты.
- Выборочный контроль химического состава. Отбор проб — критически важная операция. Пробы отбираются методом сверления или резки от 10% катодов из партии, но не менее чем от трех. Важно отбирать пробу так, чтобы она была репрезентативной для всего объема катода, а не только с поверхности.
- Определение массовой доли меди и серебра проводят электроаналитическим или фотометрическим методом. Анализ примесей — по методикам, указанным в стандарте.
Раз за разом при приемке мы проверяем не только сертификат, но и однородность партии. Случается, что в одной упакованной пачке могут оказаться катоды с разным характером поверхности (от разных электролизеров или даже производств), что косвенно может указывать на возможную неоднородность по химсоставу. Если видите разницу в цвете или структуре поверхности внутри одной пачки — бейте тревогу.
Сравнение с ГОСТ 859-2001
Чаще всего возникает вопрос: в чем разница между катодной медью по ГОСТ 546-88 и другой медью, например, по ГОСТ 859-2001 (Медь литейная и деформируемая). Это принципиально разные продукты, хотя химия может быть похожей.
| Параметр | ГОСТ 546-88 (Катоды) | ГОСТ 859-2001 (Медь) |
|---|---|---|
| Назначение | Сырье для переплава и получения меди высокой чистоты. | Готовая продукция (чушки, слитки, прутки) для использования в литом или деформированном виде. |
| Форма поставки | Пластины (катоды), собранные в пакеты. | Чушки, слитки, слябы, прутки и др. сортамент. |
| Чистота (Cu+Ag) | Мк: 99.95% М1к: 99.90% |
М: 99.95% М1: 99.90% М2: 99.70% М3: 99.50% |
| Ключевое отличие | Высшая степень очистки, минимум вредных примесей. Регламентируется кислород. | Более широкий спектр марок. Может быть бескислородной (Мб) и раскисленной. |
Катоды по ГОСТ 546-88 — это первичный продукт электролиза, «сырец». А медь по ГОСТ 859-2001 — это, по сути, переплавленные и отлитые в удобную форму катоды, часто с внесенными легирующими добавками. Покупать катоды для литья мелких деталей нерационально — придется самому плавить.
Экономика закупок и бюджет
Вопрос цены всегда стоит остро. Рынок меди волатилен, и стоимость партии может меняться еженедельно в зависимости от котировок LME. Однако есть факторы, влияющие на итоговый бюджет закупки, которые не всегда очевидны на первый взгляд.
При расчете расходов учитывайте не только цену за тонну, но и логистику, упаковку и возможный угар при переплаве. Дешевый катод с высоким содержанием кислорода или влаги может привести к повышенному расходу флюсов и электроэнергии в печи. В итоге экономия на входе оборачивается убытками на выходе.
Ориентировочная структура затрат (пример)
Для понимания масштаба приведем усредненные данные по рынку (цены могут варьироваться):
| Статья расходов | Марка М1к | Марка Мк | Примечание |
|---|---|---|---|
| Базовая цена металла | ~850 000 руб. | ~870 000 руб. | Зависит от биржи |
| Логистика (авто/жд) | 15 000 - 40 000 руб. | 15 000 - 40 000 руб. | От расстояния |
| Лабораторный контроль | 5 000 руб. | 5 000 руб. | Обязательно |
| Потери при переплаве | 1.5 - 2.0% | 1.0 - 1.5% | Угар в шлак |
| Итого (с учетом угара) | ~885 000 руб. | ~905 000 руб. | Реальная себестоимость |
Как видно из таблицы, разница в цене между марками невелика, но для больших объемов производства она существенна. Где купить надежный материал? Ищите прямых производителей или крупных трейдеров с собственными складами. Работа через посредников увеличивает риски и затраты. Иногда выгоднее рассмотреть варианты с лизингом оборудования для переработки, если вы планируете масштабировать производство, но это уже тема для отдельного бизнес-плана.
Дефекты и риски поставок
Наиболее вероятные дефекты, с которыми можно столкнуться, делятся на явные и скрытые. Скрытые выявляются только в лаборатории.
- Загрязнение примесями: Выявляется только лабораторным химическим анализом. Особое внимание — на содержание висмута, свинца, селена и серы. Они делают медь хрупкой.
- Повышенное содержание кислорода: Для марки Мк это критично. Косвенно может указывать темно-красный, а не светло-розовый цвет излома (но точный метод — определение по ГОСТ 13938.14).
- Неоднородность партии: Визуально — по разному внешнему виду катодов. Подтверждается сравнением результатов химнализа проб, отобранных от разных пакетов.
Вопросы практиков
Можно ли хранить катоды под открытым небом?
Крайне не рекомендуется. Медь окисляется, особенно во влажной среде. Появляется патина, которая при плавке переходит в шлак, увеличивая потери металла. Храните в сухих складах.
Какой срок годности у катодной меди?
Срок годности не ограничен, если соблюдены условия хранения. Однако со временем поверхность окисляется, что требует дополнительной подготовки перед плавкой.
Нужен ли паспорт на каждую пачку?
Да, документ о качестве должен сопровождать каждую партию. Без него приемка невозможна, и вы рискуете получить некондицию.
Влияет ли вес катода на цену?
Прямо — нет, цена за тонну едина. Но тяжелые катоды (ближе к 120 кг) удобнее в логистике (меньше упаковочных материалов на тонну), хотя их сложнее грузить вручную.
Заключение
ГОСТ 546-88, несмотря на свой возраст, остается рабочим и актуальным инструментом для обеспечения качества критически важного сырья. Его эффективность напрямую зависит от скрупулезного следования его предписаниям на этапе приемки и контроля. Доверяйте, но проверяйте — эта формула как нельзя лучше подходит для работы с медными катодами. Грамотный подход к выбору марки и поставщика позволит оптимизировать расходы и избежать простоев производства из-за брака.
