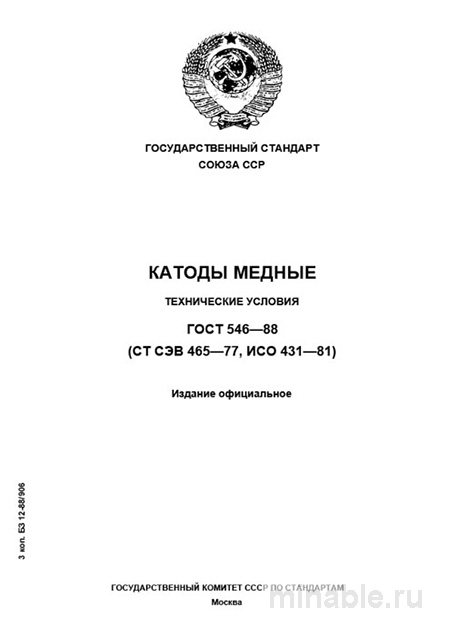

Обзор стандарта ГОСТ 546-88: Медные катоды и их применение в современном производстве
В области машиностроения и электротехники первостепенное значение имеет использование высококачественного сырья. Одним из ключевых материалов в этой сфере являются медные катоды, качество которых регламентируется стандартом ГОСТ 546-88. Несмотря на длительный срок действия данного нормативного документа, он сохраняет свою актуальность и значимость для промышленной практики. В настоящем обзоре будет рассмотрено, как данный стандарт способствует эффективной работе инженеров и технологов при работе с медными катодами.
Цели и задачи стандарта
Стандарт ГОСТ 546-88 определяет технические требования к медным катодам, предназначенным для применения в электротехнической промышленности. Эти катоды используются для изготовления проводников, шин, кабелей, а также в качестве сырья для производства сплавов на основе меди, таких как латунь и бронза, и для получения высокочистой меди методом электролиза.
Следует отметить, что катодная медь, упомянутая в стандарте, представляет собой не готовый продукт, а исходный материал, который впоследствии подвергается различным видам обработки. Качество катодов напрямую влияет на характеристики конечного изделия.
Основные требования стандарта
Стандарт устанавливает три группы требований: химический состав, размеры и состояние катодов.
Химический состав
Согласно стандарту, медные катоды подразделяются на две основные марки:
-
Мк (высший сорт): Содержание меди и серебра должно составлять не менее 99,95%. Допустимое содержание кислорода не должно превышать 0,04%.
-
М1к (первый сорт): Содержание меди и серебра составляет не менее 99,90%. В данной марке допускается более высокое содержание примесей, включая кислород, в установленных пределах.
Также строго контролируется содержание серы, свинца, висмута, сурьмы, мышьяка, железа, никеля, олова, цинка и селена. Наличие даже незначительных количеств этих элементов может существенно влиять на электрофизические и механические свойства меди.
Размеры и состояние
В стандарте не предусмотрены конкретные размеры катодов, однако они должны быть удобными для транспортировки и хранения. Масса катодов варьируется в диапазоне от 40 до 120 кг, наиболее распространенными являются катоды массой 60-100 кг.
Поверхность катодов должна быть чистой, без загрязнений, следов электролита и посторонних наростов меди. Допустимы незначительные дефекты, не препятствующие дальнейшей переплавке. Однако наличие значительных наростов на краях или обратной стороне катодов может затруднить их загрузку в плавильные печи и привести к неравномерному расплавлению.
Методы контроля качества
Контроль качества медных катодов осуществляется в соответствии с требованиями стандарта. Проверка проводится партиями, каждая из которых должна состоять из катодов одного сорта.
Процесс контроля включает следующие этапы:
-
Визуальный осмотр: Проверка катодов на наличие загрязнений, дефектов поверхности и других несоответствий.
-
Отбор проб: Из партии катодов отбирается не менее трех проб (но не менее 10% от общего количества катодов в партии), которые должны быть репрезентативными для всей партии.
-
Лабораторный анализ: Определение содержания меди и серебра в пробах с использованием электроаналитических или фотометрических методов. Содержание примесей определяется в соответствии с методиками, установленными стандартом.
Особое внимание уделяется проверке однородности партии катодов. Наличие катодов с различной поверхностью может свидетельствовать о возможной неоднородности химического состава.
Сравнение с другими стандартами
Иногда возникает вопрос о различиях между катодной медью по ГОСТ 546-88 и другими видами меди, например, медью по ГОСТ 859-2001. Эти стандарты регламентируют разные продукты и имеют свои особенности.
/ Параметр / ГОСТ 546-88 (Катоды медные) / ГОСТ 859-2001 (Медь) / /----------------------------/-------------------------------------------------------/---------------------------------------------/ / Назначение / Сырье для получения меди и сплавов / Готовая продукция для промышленного применения / / Форма поставки / Пластины (катоды) / Чушки, слитки, прутки / / Чистота (Cu+Ag, не менее) / Мк: 99,95% М1к: 99,90% / М: 99,95% М1: 99,90% М2: 99,70% М3: 99,50% / / Ключевое отличие / Высокая степень очистки, минимум примесей / Более широкий спектр марок, возможность содержания добавок /
Катоды по ГОСТ 546-88 представляют собой первичный продукт электролиза, в то время как медь по ГОСТ 859-2001 является переплавленным и обработанным материалом, который может содержать добавки.
Рекомендации для специалистов
При работе с медными катодами рекомендуется учитывать следующие аспекты:
При приемке продукции:
-
Документация: Следует требовать полный комплект сопроводительных документов, включая сертификат качества, номер плавки, дату изготовления и результаты химического анализа.
-
Визуальный осмотр: Необходимо проводить тщательный осмотр катодов на наличие посторонних включений, окислов, следов электролита и наростов меди.
-
Лабораторный анализ: Рекомендуется проводить собственный анализ проб, отобранных в соответствии с методикой, установленной стандартом.
Выявление возможных дефектов:
-
Загрязнения: Выявляются только лабораторными методами. Особое внимание следует уделять содержанию вредных примесей.
-
Кислород: В катодах марки Мк повышенное содержание кислорода может быть критическим. Это можно определить по цвету излома катода.
-
Неоднородность: Визуальный осмотр может выявить катоды с различной поверхностью. Для подтверждения необходимо провести сравнительный анализ результатов лабораторных исследований проб.
Заключение
Стандарт ГОСТ 546-88, несмотря на длительный срок действия, продолжает играть важную роль в обеспечении качества медных катодов. Эффективность применения данного стандарта зависит от соблюдения его требований на всех этапах приемки и контроля продукции. Рекомендуется доверять сопроводительным документам, но при этом проводить собственные проверки качества катодов, чтобы гарантировать соответствие продукции установленным стандартам.
