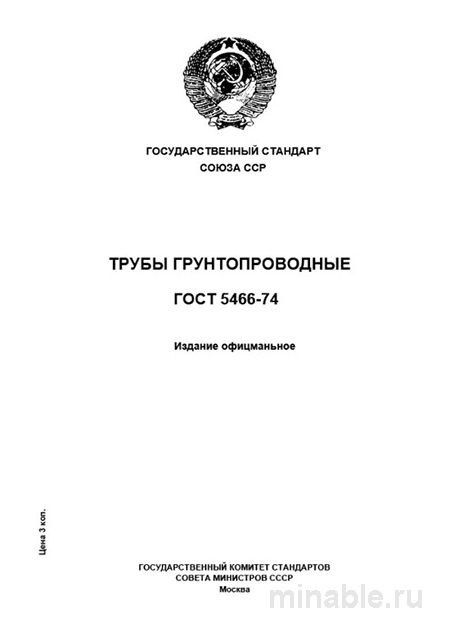

Обзор ГОСТ 5466-74: Трубы для перекачки абразивных смесей в контексте практики
В сфере машиностроения и строительства, особенно в области гидромеханизации и добычи полезных ископаемых, предъявляются высокие требования к надежности труб, предназначенных для транспортировки абразивных смесей, содержащих песок, шлак, гравий и другие твердые фракции. Для обеспечения соответствия этим требованиям разработан государственный стандарт ГОСТ 5466-74 "Трубы для перекачки грязи. Технические условия". Несмотря на то, что данный стандарт был принят более полувека назад, он до сих пор сохраняет свою актуальность для ряда отраслей.
Назначение и область применения
Стандарт ГОСТ 5466-74 устанавливает требования к трубам, предназначенным для перекачки абразивных смесей. Эти трубы должны обладать высокой прочностью и износостойкостью, что отличает их от стандартных водопроводных труб, не рассчитанных на эксплуатацию в условиях постоянного воздействия твердых частиц.
Использование труб, не соответствующих требованиям данного стандарта, может привести к аварийным ситуациям, значительным финансовым потерям и простоям в работе оборудования.
Основные технические характеристики
Материалы изготовления
Для производства труб, соответствующих требованиям ГОСТ 5466-74, применяются углеродистые и низколегированные стали, такие как сталь марки 09Г2С. Выбор марки стали напрямую влияет на эксплуатационные характеристики труб, включая их прочность, устойчивость к износу и долговечность.
Трубы изготавливают двумя основными методами:
-
Методом горячей деформации (бесшовные трубы), обеспечивающие высокую прочность и равномерное распределение нагрузок, что особенно важно при эксплуатации в условиях высокого давления.
-
Методом электросварки (прямошовные трубы), характеризующиеся более низкой стоимостью, однако требующие повышенного контроля качества сварного шва, который должен быть не менее прочным, чем основной металл.
Геометрические параметры
Трубы, соответствующие ГОСТ 5466-74, выпускаются в широком диапазоне диаметров — от 159 до 820 мм — и толщин стенок — от 6 до 12 мм и более. Толщина стенки является ключевым параметром, определяющим устойчивость трубы к износу и механическим повреждениям.
Для обеспечения надежности труб установлены строгие допуски по отклонениям геометрических параметров:
-
Допуски по толщине стенки могут составлять ±10% или менее, в зависимости от конкретных размеров трубы.
-
Отклонение формы трубы (овальность) не должно превышать 1% от номинального диаметра.
Механические свойства
Трубы подвергаются комплексным испытаниям на прочность, включая:
-
Испытания на разрывное усилие.
-
Испытания на растяжение.
-
Испытания на сплющивание или изгиб (для прямошовных труб).
Контроль качества
Контроль качества труб, соответствующих ГОСТ 5466-74, является обязательным этапом производственного процесса. Проверка осуществляется по следующим параметрам:
-
Визуальный осмотр на наличие дефектов поверхности, таких как вмятины, трещины, сколы и другие повреждения.
-
Измерение толщины стенки с использованием специализированных приборов.
-
Контроль сварного шва (для прямошовных труб) на наличие непроваров, трещин, пор и других дефектов.
-
Проверка сопроводительной документации, включающей паспорт трубы, в котором указываются марка стали, результаты испытаний, дата изготовления и другие важные сведения.
Сравнительный анализ с другими стандартами
Для более полного понимания особенностей труб, предназначенных для перекачки абразивных смесей, проведем их сравнительный анализ с трубами общего назначения и водопроводными трубами, регламентируемыми ГОСТ 10704-91 и ГОСТ 3262-75 соответственно.
/ Параметр / ГОСТ 5466-74 (для перекачки абразивных смесей) / ГОСТ 10704-91 (трубы общего назначения) / ГОСТ 3262-75 (водопроводные трубы) / /---------------------------/-----------------------------------------------/----------------------------------------/----------------------------------/ / Назначение / Перекачка абразивных смесей / Различные конструкции / Водоснабжение, отопление / / Износостойкость / Высокая, регламентируется / Не регламентируется / Не регламентируется / / Допуски по толщине стенки / Строгие (например, ±10% для некоторых размеров) / Стандартные (±10% или по согласованию) / Стандартные, менее строгие / / Марки стали / Ст2, Ст3, Ст4, 09Г2С / Широкий ряд, включая Ст20 / Ст1-3кп, пс, сп / / Испытания на сплющивание/изгиб / Обязательны для сварных труб / По требованию потребителя / Обязательны /
Рекомендации для специалистов
-
Соответствие назначению. При выборе труб необходимо строго соблюдать их функциональное назначение. Использование труб для перекачки абразивных смесей в иных целях может привести к их быстрому износу и выходу из строя.
-
Комплексная проверка качества. Оценка качества труб должна включать не только визуальный осмотр, но и измерение геометрических параметров, контроль сварного шва (для прямошовных труб) и проверку сопроводительной документации.
-
Учёт эксплуатационных факторов. При проектировании систем транспортировки абразивных смесей необходимо учитывать возможные отклонения геометрических параметров труб, что позволит обеспечить их надежную эксплуатацию в течение всего срока службы.
-
Запас на износ. При проведении расчетов необходимо использовать минимально допустимую толщину стенки, учитывая возможные отклонения, что позволит минимизировать риски аварийных ситуаций.
Заключение
ГОСТ 5466-74 является важным нормативным документом, регламентирующим требования к трубам, предназначенным для перекачки абразивных смесей. Соблюдение данного стандарта позволяет обеспечить надежность и долговечность систем транспортировки, что особенно важно в условиях эксплуатации в тяжелых условиях.
