Описание

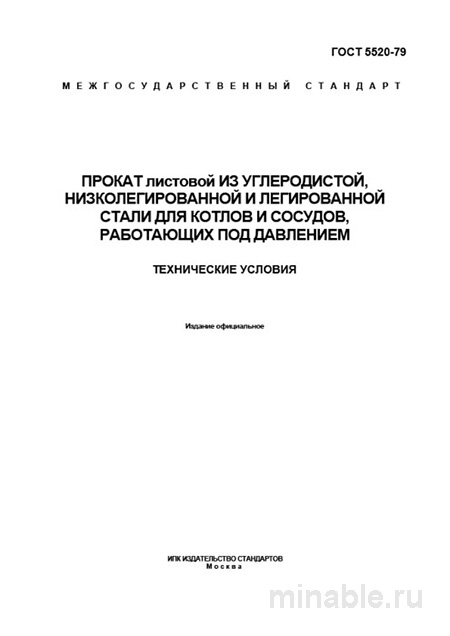

В котлостроении и машиностроении выбор материалов — это фундамент безопасности конечного изделия. Среди нормативных документов ГОСТ 5520-79 занимает особое место, так как регламентирует требования к прокату для узлов, работающих под давлением. Этот стандарт — не просто справочник технолога, это свод строгих правил для листового металла, от которого зависят жизни людей. Ошибка здесь стоит дорого.
Многие считают, что лист есть лист. На деле разброс качества у разных металлургических заводов достигает критических значений. Котловая сталь стоимость которой выше обычной конструкционной, на самом деле страхует от аварий и простоев. Если вы принимаете партию без ультразвукового контроля, вы играете в рулетку с корпусом котла.
В этом разборе — не только сухие пункты стандарта, но и то, как это работает «в поле». Где подвох при приемке? Почему ударная вязкость важнее прочности на разрыв? И как не переплатить за «бумажное» соответствие. Читайте внимательно, особенно раздел про химический состав — там скрыт главный риск. Для понимания контекста рекомендую ознакомиться с характеристиками базовых марок, например 15К, которые часто используются как основа.
Назначение и марки котловых сталей
ГОСТ 5520-79 устанавливает технические условия на горячекатаный и холоднокатаный листовой и рулонный прокат из углеродистых, низколегированных и легированных сталей, предназначенный для изготовления котлов, сосудов и аппаратов, работающих под давлением. Ключевой акцент — на изделия, эксплуатируемые при температурах от -70 до +600 °C.
Область применения стандарта узкоспециализирована и критична к качеству: корпуса паровых и водогрейных котлов, сосуды под давлением свыше 0.07 МПа, емкостное оборудование для химической и нефтегазовой отраслей. Главное отличие этой продукции от проката общего назначения — гарантированная способность работать в условиях постоянных знакопеременных нагрузок и агрессивных сред без хрупкого разрушения.
Зона ответственности документа четкая: входной контроль сырья для котельных заводов. Но на практике границы размываются. Часто проектировщики пытаются применять эти стали на объектах с экстремальными температурами, что требует дополнительных согласований. Стандарт заточен именно под регламенты промышленной безопасности.
Почему буква «К» в маркировке — это не формальность
Стандарт регламентирует широкий спектр марок, что позволяет гибко подходить к проектированию. Углеродистые стали: 12К, 15К, 16К, 18К, 20К, 22К. Буква «К» — ключевой маркер, указывающий на назначение стали именно для котлостроения.
Эти марки имеют строго лимитированное содержание углерода, серы и фосфора для обеспечения хорошей свариваемости и стойкости к хрупкому разрушению. Вот в чём загвоздка. Если вы заказать решили обычную Ст3 вместо 20К, сварной шов может треснуть при первом же гидроиспытании.
Химический состав и механические свойства
Это сердцевина стандарта. Для каждой марки, типа проката и толщины листа прописаны минимальные значения. Здесь нет места импровизации. Каждая плавка должна быть идентифицирована.
Легирование для прочности и вязкости
Низколегированные стали: 09Г2С, 16ГС, 17Г1С и др. Легирование марганцем, кремнием и другими элементами повышает прочностные характеристики и хладостойкость.
Легированные стали: 12ХМ, 15Х5М и др. Применяются для работы при повышенных температурах (паропроводы, коллекторы). Но есть нюанс. Легирование усложняет сварку. Нужны специальные электроды, предварительный подогрев. Если вы решили купить металл повышенной жаропрочности, убедитесь, что у сварщиков есть допуск именно на эти марки.
Важный нюанс, который не всегда очевиден при выписке материала со склада: для сталей марок 15К, 20К, 22К стандарт жестко нормирует содержание мышьяка (не более 0.08%) и меди (не более 0.30% для 20К и 22К). Это устаревшее требование, унаследованное от старых технологий выплавки, но его игнорирование, особенно при закупке металла у непроверенных поставщиков, может вызвать проблемы при расширенном химическом анализе.
Геометрия листа и скрытые дефекты
Стандарт устанавливает строгие допуски по разностенности, кривизне и серповидности. Поверхность проката должна быть чистой, без окалины, трещин, плён, рванин. Допускаются отдельные мелкие дефекты, зачищенные абразивом в пределах минусового допуска по толщине.
На практике часто сталкиваюсь с тем, что основной проблемой при раскрое становится не разнотолщинность, а именно кривизна листа. Сильный «горб» или «лопух» на большом листе приводит к неплотному прилеганию к столешнице станка плазменной или газовой резки, что вызывает дефокусировку резака и ухудшает качество реза. Это особенно критично при использовании автоматизированных комплексов резки.
Механические испытания: что реально проверяют
Для каждой марки прописаны минимальные значения:
- Временное сопротивление (σв): Базовый показатель прочности. Должен соответствовать марке.
- Предел текучести (σт): Нагрузка, при которой металл начинает «течь». Критично для расчета толщины стенок.
- Относительное удлинение (δ5): Показывает пластичность. Чем выше, тем лучше металл тянется перед разрывом.
- Ударная вязкость (KCU): Самый важный показатель для котлового проката. Измеряется при +20°C и -20°C. Снижение хладостойкости — прямой путь к хрупкому разрушению.
Контроль механических свойств проводится на образцах, вырезанных в поперечном или продольном направлении. Раз за разом при приемке мы проверяем именно сертификат, акты испытаний и сверяем номера плавок на бирках с документами. Механические свойства — это то, что нельзя проверить «на глаз», здесь мы полностью зависим от добросовестности металлургического комбината.
Приемка партии и УЗК контроль
Приемка проката по ГОСТ 5520-79 — многоэтапный процесс, выходящий за рамки простой сверки количества и визуального осмотра. Бумажка может быть идеальной, металл — нет.
- Документальная проверка: Каждая пачка или рулон должны сопровождаться сертификатом завода-изготовителя, где указаны: марка стали, номер плавки, результаты хим. анализа, результаты механических испытаний, результаты контроля на сплющивание, загиб и ударную вязкость. Обязательно наличие клейма или прочной бирки на самом листе/рулоне.
- Входной визуальный контроль: Проводится при разгрузке. Ищем видимые дефекты: волнистость, забоины, окалину, следы коррозии. Особое внимание — кромкам листа. Часто именно на кромках проявляются мелкие расслоения и закаты.
- Выборочный инструментальный контроль: Обмер толщины в нескольких точках штангенциркулем или ультразвуковым толщиномером для проверки на разнотолщинность. Проверка геометрии (кривизны) с помощью линейки и щупов.
- Ультразвуковой контроль (УЗК): Это обязательный пункт для большей части проката по данному стандарту. УЗК выявляет внутренние дефекты: расслоения, раковины, неметаллические включения.
Практическая рекомендация: даже при наличии акта УЗК от производителя, на критичных проектах мы всегда проводим выборочный контроль силами своей лаборатории. Объем выборки и зоны контроля (обычно по кромкам и центру) должны быть оговорены в техническом задании на закупку. Это влияет на затраты времени, но экономит деньги на ремонте.
Сравнение с аналогами и экономика
Чтобы понять повышенные требования котлового проката, его необходимо сравнить с прокатом общего назначения. Наиболее показательно сравнение с ГОСТ 14637-89 (Прокат толстолистовой углеродистой стали обыкновенного качества). Разница не в цифрах, а в философии надежности.
Как видно из таблицы ниже, разница — в принципиально ином уровне требований. Использование общего проката вместо котлового — это ложная экономия. Риск разрушения конструкции многократно перекрывает разницу в цене металла.
| Критерий | ГОСТ 5520-79 (Котловой) | ГОСТ 14637-89 (Общего назначения) | Влияние на бюджет |
|---|---|---|---|
| Основное назначение | Изделия, работающие под давлением | Неответственные строительные конструкции | Замена недопустима для котлов |
| Контроль хим. состава | Обязателен, строго лимитирован. Нормируются S, P, As | Нормируется по категориям, требования мягче | Трещины в сварных швах |
| Механические свойства | Гарантируются для каждой плавки. Ударная вязкость при +20°C и -20°C | Нормируются, контроль ударной вязкости — по доп. требованию | Риск хрупкого разрушения |
| Ультразвуковой контроль | Обязателен для большинства марок и толщин | Не предусмотрен стандартом | Скрытые дефекты внутри металла |
| Примерная стоимость за тонну | Выше на 25-40% | Базовая рыночная | Переплата за надежность оправдана |
| Маркировка | Обязательно клеймение каждого листа с номером плавки | Маркировка партии, а не каждой плавки | Сложнее отследить брак |
Честно говоря, пытаться сэкономить здесь — значит ставить под угрозу проект. Стоимость аварии на производстве несопоставима с разницей в смете на металл. Ростехнадзор просто не подпишет документы на использование обычного проката для котла.
Вопросы по закупкам и хранению
Здесь — ответы на вопросы, которые чаще всего возникают у снабженцев и главных инженеров котельных заводов. Вопросы касаются логистики, хранения и юридических аспектов.
Где лучше купить котловую сталь?
Только у официальных дилеров металлургических комбинатов или напрямую у завода. Рынок полон суррогатов. Если вам предлагают «аналог» дешевле — это риск. Требуйте сертификаты с привязкой к плавке. Купить дешевый металл можно всегда, вопрос в последствиях.
Как хранить листовой прокат на базе?
Котловую сталь нельзя складировать под открытым небом. Контакт с землей и длительное воздействие влаги могут спровоцировать коррозию, которая негативно скажется на дальнейшей обработке и качестве сварных швов. Идеально — закрытый склад или навес с твердым покрытием. Это влияет на итоговый бюджет проекта.
Что делать при обнаружении расслоения?
При малейших сомнениях — отказывайте в приемке. Стоимость исправления дефекта, обнаруженного на этапе сборки или, что хуже, в процессе эксплуатации котла, на порядки превышает стоимость забракованной партии металла. Акт о браке составляется комиссией с участием поставщика.
ГОСТ 5520-79 — это не просто архаичный советский стандарт. Это рабочий инструмент, который при грамотном применении позволяет гарантировать высочайший уровень качества и безопасности изделий, работающих под давлением. Его требования, хоть и кажутся порой избыточными, выверены десятилетиями эксплуатации и являются надежным ориентиром для всех участников производственной цепочки. Не экономьте на инвестиции в качественный металл. В котлостроении ошибок не прощают.
