Описание

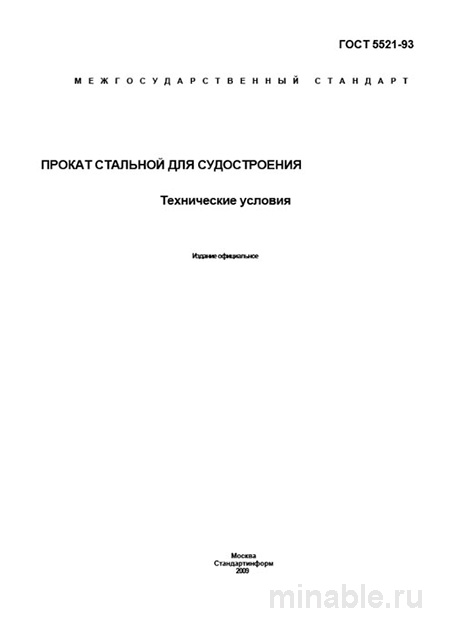

В машиностроении, особенно в такой консервативной отрасли, как судостроение, нормативная документация — это основа технологического процесса. От того, насколько глубоко персонал понимает суть стандартов, напрямую зависит надежность конечного продукта. ГОСТ 5521-93 «Прокат стальной для судостроения. Технические условия» — один из таких фундаментальных документов. В этом обзоре мы разберем его не с точки зрения теоретика, а через призму практического применения в цеховых условиях. Ошибка в выборе металла здесь стоит дорого.
Многие считают, что сталь есть сталь. На деле разброс качества у разных металлургических заводов достигает критических значений. Судостроительный прокат стоимость которого выше обычного строительного, на самом деле страхует от аварий и простоев. Если вы принимаете партию без выборочных испытаний на ударную вязкость, вы играете в рулетку с корпусом судна.
В этом разборе — не только сухие пункты стандарта, но и то, как это работает «в поле». Где подвох при приемке? Почему хладостойкость важнее прочности на разрыв? И как не переплатить за «бумажное» соответствие. Читайте внимательно, особенно раздел про химический состав — там скрыт главный риск. Для понимания контекста рекомендую ознакомиться с характеристиками базовых марок, например Ст3сп, которые часто используются как основа.
Назначение и сфера применения стандарта
ГОСТ 5521-93 устанавливает технические условия на сортовой и фасонный прокат из углеродистых и низколегированных сталей, предназначенный для изготовления корпусных конструкций морских и речных судов, а также других объектов морской техники. Ключевой акцент стандарта — обеспечение высокой хладостойкости и свариваемости, что является критически важным для металлоконструкций, работающих в условиях знакопеременных нагрузок и низких температур.
Область применения строго очерчена: это именно ответственные конструкции судового корпуса (настилы, обшивка, набор). Важный нюанс, который не всегда очевиден при закупках: использование проката по ГОСТ 5521-93 для общего машиностроения нерационально с экономической точки зрения, так как его цена выше из-за более строгих требований к химическому составу и ударной вязкости. Нет смысла платить за хладостойкость, если изделие будет стоять в теплом цеху.
Зона ответственности документа четкая: входной контроль сырья для верфей. Но на практике границы размываются. Часто проектировщики пытаются применять эти стали на объектах offshore-нефтегаза, что требует дополнительных согласований. Стандарт заточен именно под классификационные требования регистров судоходства.
Почему хладостойкость важнее прочности
Представьте ситуацию. Балка выдерживает огромную нагрузку на разрыв. Но при минус двадцати она лопается от слабого удара. Это хрупкое разрушение. Для судна, идущего через Северный морской путь, это катастрофа. ГОСТ 5521-93 фокусируется именно на предотвращении хрупкости.
Вот в чём загвоздка. Прочность можно рассчитать запасом. Вязкость при низкой температуре — это свойство материала, которое нельзя изменить обработкой. Поэтому при приемке первым делом смотрят не на предел текучести, а на протоколы испытаний KCU при минусовых температурах.
Марки стали и химический состав
Стандарт регламентирует весь цикл свойств материала, начиная с самого фундамента — химического состава. Здесь нет места импровизации. Каждая плавка должна быть идентифицирована.
Углеродистые стали обыкновенного качества
ГОСТ 5521-93 предусматривает использование ограниченного числа марок сталей, что упрощает контроль и сертификацию. Основные группы включают марки Ст3сп (категории 3–5). Здесь ключевой параметр — строго нормированное содержание углерода, серы и фосфора для гарантии хорошей свариваемости.
Кстати, про серу и фосфор. Это главные враги сварного шва. Они вызывают горячие и холодные трещины. В обычном строительстве допуски шире. В судостроении — жесткие рамки. Если в сертификате содержание фосфора на верхней границе нормы, для ответственных узлов мы всегда запрашиваем протоколы независимой лаборатории, чтобы избежать скрытого брака.
Низколегированные стали повышенной прочности
Применение диктуется необходимостью снижения массы корпусных конструкций при сохранении прочности. Например, 09Г2, 09Г2С, 10ХСНД. Эти марки позволяют делать стенки тоньше без потери несущей способности.
Но есть нюанс. Легирование усложняет сварку. Нужны специальные электроды, предварительный подогрев. Если вы заказать решили металл повышенной прочности, убедитесь, что у сварщиков есть допуск именно на эти марки. Иначе сэкономите на металле, но потеряете на переделке швов.
Механические свойства и ударная вязкость
Это «сердце» стандарта. Нормируются не просто цифры, а поведение металла под нагрузкой. Для судостроителя важнее не то, сколько тонн выдержит балка, а то, как она поведет себя при шторме.
- Предел текучести (σт) и временное сопротивление (σв): Базовые показатели прочности. Они должны соответствовать марке.
- Относительное удлинение (δ5): Показывает пластичность. Чем выше, тем лучше металл тянется перед разрывом, предупреждая об опасности.
- Ударная вязкость (KCU): Самый важный показатель для судового проката. Она измеряется при температурах -20°C или -40°C, что имитирует работу металла в холодных водах. Снижение хладостойкости — прямой путь к хрупкому разрушению.
На практике часто сталкиваюсь с тем, что поставщики предоставляют сертификаты, где химический состав приведен в пределах нормы, но механика «плавает». Особенно вязкость. Одна плавка в партии может не пройти тест при -40°C. Поэтому выборочный контроль обязателен.
Геометрия и допуски на форму
Допуски на размеры и форму проката соответствуют общим стандартам на сортовой и фасонный прокат (например, ГОСТ 259-2006 для круга, ГОСТ 8239-89 для двутавров). Однако, для судостроения особое внимание уделяется прямолинейности, так как кривой прокат создает огромные трудности при сборке секций.
Кривизна — это не просто эстетика. Это зазоры при сварке. Зазоры — это лишние объемы наплавляемого металла и остаточные напряжения. В итоге корпус ведет «винтом». Поэтому при приемке проверяем прямолинейность натяжкой струны вдоль изделия. Допуски здесь строже, чем в гражданском строительстве.
Приемка партии и контроль дефектов
Приемка партии проката по ГОСТ 5521-93 — многоэтапный процесс, выходящий за рамки простой сверки сертификата. Бумажка может быть идеальной, металл — нет.
Раз за разом при приемке мы проверяем не только пачку документов, но и:
- Маркировку: каждое изделие или пакет должны иметь несмываемую краской маркировку с указанием кода плавки, номера партии, марки стали, номера стандарта и клейма ОТК производителя. Отсутствие маркировки — веская причина для отказа от приемки.
- Визуальный осмотр и замер геометрии: ищем расслоения, плёнки, закаты, раковины. Особенно тщательно осматриваем кромки листового проката и зоны резких переходов в сортовом — здесь чаще всего проявляются дефекты.
- Сверка сертификата: убеждаемся, что он не просто «типовой», а составлен именно на эту партию с указанием всех плавок.
Для выявления внутренних дефектов (флокенов, расслоений) стандарт предписывает использование ультразвукового контроля (УЗК). На деле УЗК всего объема проката проводится редко, но выборочный контроль обязателен, особенно для проката, идущего на самые нагруженные элементы. Это влияет на затраты времени, но экономит деньги на ремонте.
Скрытые угрозы при транспортировке
Металл может прийти идеальным с завода, но испортиться в пути. Контакт с соленой водой при морской перевозке, удары при разгрузке краном. Всегда проверяйте торцы и кромки на предмет сколов и коррозии. Ржавчина — это не только внешний вид. Это потеря сечения и очаги коррозии под краской.
Сравнение с аналогами и экономика
Чтобы понять исключительность стандарта, его стоит сравнить с самым распространенным ГОСТом на прокат общего назначения — ГОСТ 535-2005. Разница не в цифрах, а в философии надежности.
Как видно из таблицы ниже, разница — в принципиально ином уровне требований. Использование общего проката вместо судового — это ложная экономия. Риск разрушения конструкции многократно перекрывает разницу в цене металла.
| Критерий | ГОСТ 5521-93 (Судостроение) | ГОСТ 535-2005 (Общего назначения) | Влияние на бюджет |
|---|---|---|---|
| Основное назначение | Ответственные сварные конструкции, работающие при низких температурах и динамических нагрузках. | Общее машиностроение, металлоконструкции, не несущие динамических и ударных нагрузок. | Замена недопустима для корпусов |
| Ключевое требование | Ударная вязкость при -20°C / -40°C. | Ударная вязкость нормируется только для отдельных марок и только при +20°C. | Риск хрупкого разрушения зимой |
| Химический состав | Жестко лимитировано содержание серы и фосфора (не более 0.040–0.050%). | Допускается более высокое содержание вредных примесей (до 0.050–0.060%). | Трещины в сварных швах |
| Методы контроля | Обязателен выборочный УЗК для выявления внутренних дефектов. | УЗК стандартом не предусмотрен. | Скрытые дефекты внутри металла |
| Примерная стоимость за тонну | Выше на 15-25% | Базовая рыночная | Переплата за надежность оправдана |
| Маркировка | Обязательная маркировка каждого изделия или пакета с указанием номера плавки. | Маркировка партийная, не всегда индивидуальная. | Сложнее отследить брак |
Честно говоря, пытаться сэкономить здесь — значит ставить под угрозу проект. Стоимость аварии на воде несопоставима с разницей в смете на металл. Регистры судоходства просто не подпишут документы на использование обычного проката для корпуса.
Вопросы по закупкам и хранению
Здесь — ответы на вопросы, которые чаще всего возникают у снабженцев и главных инженеров верфей. Вопросы касаются логистики, хранения и юридических аспектов.
Где лучше купить судостроительный прокат?
Только у официальных дилеров металлургических комбинатов или напрямую у завода. Рынок полон суррогатов. Если вам предлагают «аналог» дешевле — это риск. Требуйте сертификаты с привязкой к плавке. Купить дешевый металл можно всегда, вопрос в последствиях.
Как хранить прокат на базе?
Судостроительный прокат нельзя складировать под открытым небом. Контакт с землей и длительное воздействие влаги могут спровоцировать коррозию, которая негативно скажется на дальнейшей обработке и качестве сварных швов. Идеально — закрытый склад или навес с твердым покрытием.
Что делать при обнаружении расслоения?
При малейших сомнениях — отказывайте в приемке. Стоимость исправления дефекта, обнаруженного на этапе сборки или, что хуже, в процессе эксплуатации судна, на порядки превышает стоимость забракованной партии металла. Акт о браке составляется комиссией с участием поставщика.
ГОСТ 5521-93 — это не просто свод правил. Это отражение многолетнего опыта отечественного судостроения, накопленного ценой серьезных инцидентов и аварий. Глубокое понимание его требований и скрупулезное следование им — это не бюрократия, а профессиональная ответственность инженера за надежность и жизни людей. Не экономьте на бюджете входного контроля. В море ошибок не прощают.
