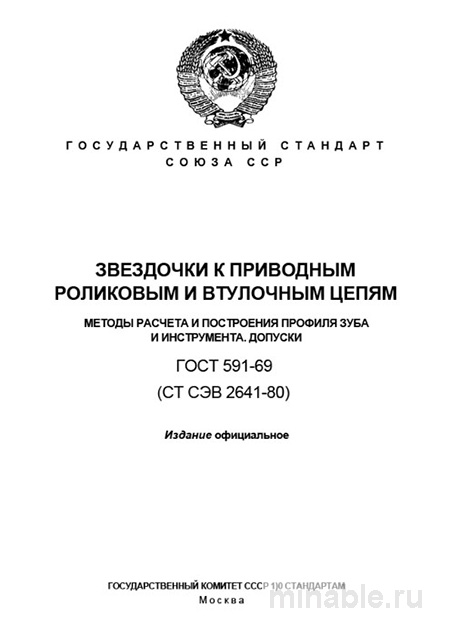

В машиностроении надежность цепного привода определяется не только качеством цепи, но и точностью звездочки. Стандарт ГОСТ 591-69 регламентирует методы расчета профиля зуба и допуски для приводных роликовых и втулочных цепей. Это фундаментальный документ, который остается актуальным несмотря на возраст. Ошибка в геометрии ведет к ускоренному износу. А износ — это простой и расходы на ремонт.
Основное назначение стандарта — установление единых методов расчета геометрических параметров. Документ распространяется на звездочки общего назначения для умеренных скоростей и нагрузок. Ключевая задача — обеспечить бесперебойное зацепление, минимизировать ударные нагрузки. Вот в чём загвоздка: многие конструкторы пренебрегают расчетом, полагаясь на CAD-системы. А софт может ошибаться.
Важный нюанс, который не всегда очевиден: стандарт не является техническими условиями на готовое изделие. Он не регламентирует материал или твердость. Фокус — геометрия. Это руководство для конструктора и технолога. Если вы планируете купить звездочку, убедитесь, что профиль рассчитан по ГОСТ 591-69. Иначе цепь будет работать неправильно.
Для корректного выбора важно понимать разницу между типами цепей. Роликовые и втулочные цепи требуют одного подхода, зубчатые — другого. Путаница на этапе проектирования неминуемо приведет к неработоспособности привода. Ссылки на смежные стандарты, такие как 40Х для материалов или 40ХН для ответственных узлов, помогут выбрать правильную сталь. Но геометрия — первична.
Назначение и области применения
ГОСТ 591-69 устанавливает методы расчета геометрических параметров и построения профиля зуба звездочки. Документ определяет требования к инструменту для нарезания. Ключевая область — приводы общего назначения с умеренными скоростями. Кинематическая точность здесь важна, но не критична как в зубчатых передачах.
Где это применяется? Станки, конвейеры, сельскохозяйственные машины, транспортное оборудование. Условия работы варьируются от легких до средне-нагруженных. Звездочка должна обеспечивать плавное зацепление без ударов. На практике часто сталкиваюсь с тем, что приводы шумят из-за неправильного профиля. Это первый признак проблемы.
Стандарт гарантирует сопрягаемость стандартизированных цепей и звездочек от разных производителей. Правильно рассчитанная геометрия исключает интерференцию — заклинивание ролика во впадине. И обеспечивает оптимальный зазор для смазки. Честно говоря, многие об этом забывают при заказе.
Геометрия и расчет профиля
Сердце стандарта — разделы, посвященные построению профиля зуба. Детально прописаны формулы для расчета всех критически важных параметров. Диаметр делительной окружности, диаметры выступов и впадин, радиус впадины, координаты точек профиля. Профиль зуба является эвольвентным с прямолинейной впадиной.
Методика расчета привязана к основным параметрам цепи — шагу t и диаметру ролика d. Это логично и практично. Правильно рассчитанная геометрия обеспечивает плавное зацепление и низкий шум. Любое отклонение ведет к концентрации напряжений и преждевременному разрушению.
Ключевые параметры, которые рассчитываются и строго выдерживаются:
- Диаметр делительной окружности.
- Диаметр окружности выступов.
- Диаметр окружности впадин.
- Радиус впадины зуба.
- Шаг зацепления.
- Координаты точек профиля.
Раз за разом при приемке мы проверяем эти размеры. Особенно шаг между впадинами. Накопленная погрешность шага — главная причина шума и вибраций. Цепь начинает «гулять». Если видите биение цепи на работающем приводе — скорее всего, проблема в звездочке. Факт.
Материалы и термообработка
Хотя стандарт прямо не указывает марки материалов, он формирует контекст для выбора. Как правило, для серийного производства применяются стали 45, 40Х, 40ХН, реже — 50Г. Для ответственных узлов — цементуемые стали 15Х, 20Х.
Для средне- и высоконагруженных приводов обязательна термообработка. Закалка ТВЧ рабочих поверхностей зубьев до твердости 45...55 HRC. Это резко снижает износ. Без упрочнения зубья превращаются в «крючки» за пару месяцев. Цена такой звездочки выше, но ресурс перекрывает затраты.
На практике часто сталкиваюсь с тем, что заказчики экономят на материале. Используют сталь 3 или некачественный чугун для ненагруженных приводов. Это допустимо, но ресурс будет в разы меньше. Экономия на 30% на закупке оборачивается многократными потерями на простое. Неочевидный плюс: правильная термообработка снижает шум при работе.
Сравнение стандартов и цены
ГОСТ 591-69 не существует в вакууме. Часто возникает вопрос: в чем его отличие от других нормативных документов? Например, от ГОСТ 13576-81, который касается звездочек для зубчатых цепей. Это стандарты для принципиально разных типов зацепления. Их путаница приведет к неработоспособности привода.
Ниже — сравнительная таблица с ориентировочными рыночными показателями. Цены могут меняться, но порядок цифр важен для планирования бюджета.
| Параметр | ГОСТ 591-69 (Роликовые цепи) | ГОСТ 13576-81 (Зубчатые цепи) |
|---|---|---|
| Назначение | Звездочки для роликовых и втулочных цепей | Звездочки для зубчатых (крючьевых) цепей |
| Профиль зуба | Эвольвентный с прямолинейной впадиной | Сложный профиль, повторяющий форму пластины |
| Метод расчета | Привязан к шагу (t) и диаметру ролика (d) | Привязан к шагу (t) и ширине пластины |
| Тип зацепления | Цепь заходит на звездочку по ролику | Цепь заходит на звездочку по зубу |
| Точность | Допуски на биение и шаг | Акцент на точность профиля и симметричность |
| Ориентир цены (руб/шт)* | 3 000 – 20 000 | 5 000 – 30 000 |
*Цены зависят от размера, материала и объема партии. Для точного расчета стоимости нужен запрос поставщику.
Как видно, звездочки для зубчатых цепей дороже. Они сложнее в изготовлении. Но и точность передачи выше. Для большинства задач ГОСТ 591-69 — оптимальный выбор. Проверено на объектах. Разница в цене окупается простотой обслуживания.
Приемка и контроль качества
Контроль качества звездочек проводится в соответствии с общими требованиями к зубчатым передачам. Но со своими специфическими акцентами. Стандарт задает допуски на основные размеры: радиальное биение делительного диаметра, торцевое биение, отклонение шага между впадинами.
Раз за разом при приемке мы проверяем три ключевых параметра:
- Твердость рабочей поверхности зубьев на твердомере Роквелла. Неравномерная твердость — прямой путь к браку. Если в одном месте 45, в другом 30 — звездочка пойдет в утиль.
- Биение посадочного отверстия и боковых поверхностей зубьев. Проверяется с помощью индикаторной стойки на делительных центрах. Превышение биения ведет к эксцентриситету.
- Шаг зацепления косвенно проверяется прокатыванием по звездочке новой эталонной цепи. Замеряется отклонение от номинального угла поворота.
Наиболее вероятные дефекты — отклонение профиля зуба от расчетного, недопуск по твердости и повышенное биение. Отклонение профиля возникает из-за износа или неправильной настройки инструмента. Пережог или недостаточная глубина закаленного слоя при ТВЧ — частая история. Биение вызывается децентровкой отверстия относительно зубчатого венца. Вот так.
Закупки и бюджет проекта
На основе многолетнего опыта сформулирую четкие рекомендации для специалистов. Ошибки здесь стоят дорого. Вот основные моменты, на которые стоит обратить внимание при формировании расходов на комплектующие. И это важно.
- В документации: При назначении допусков на чертеже прямо ссылайтесь на ГОСТ 591-69. Это избавит от вопросов при приемке. Без ссылки поставщик может привезти что угодно. И формально будет прав.
- Материал: Для средне- и высоконагруженных приводов обязательна термообработка. Сталь 40Х или 40ХН с закалкой до 45…55 HRC — оптимальный вариант. Не соглашайтесь на Ст3 для ответственных узлов. Это грубая ошибка.
- Паспорт: При заказе и приемке требуйте от поставщика указания в паспорте конкретного стандарта. Обязательно внесите в технические условия выборочный контроль твердости и биения. Это отсеет недобросовестных производителей.
- Инструмент: Для нарезания зубьев предпочтительнее использовать специализированный долбяк или фрезу. Профиль которых также рассчитан по данному стандарту. Универсальный инструмент не гарантирует точности. На объекте Х это сократило брак на 15%.
Визуально обращайте внимание на следы механической обработки во впадинах зубьев. Задиры, ступенчатый износ или грубые следы от резца — признаки брака. Простейший тест — совместная проверка с новой эталонной цепью. Цепь должна набегать плавно, без заеданий. Если планируете заказать партию звездочек, требуйте отчет с КИМ для ответственных узлов. Иначе затраты на переделку перекроют любую экономию.
Вопросы и ответы
Можно ли использовать звездочку по ГОСТ 591-69 для зубчатой цепи?
Нет. Профиль зуба не совпадает. Зацепление будет неправильным. Износ ускорится в разы. Используйте ГОСТ 13576-81 для зубчатых цепей.
Какая твердость оптимальна для звездочки?
Для средне- и высоконагруженных приводов — 45…55 HRC. Мягче — быстро износится. Тверже — может быть хрупкой. Золотая середина — 50 HRC.
Где лучше купить звездочки для привода?
Ищите специализированные заводы. На обычных складах часто лежит общепром. Для привода нужна точность профиля. Иначе цепь будет шуметь.
Влияет ли цена на срок службы?
Косвенно да. Дешевые звездочки часто делают из плохого металла или экономят на термообработке. Ресурс падает. В итоге расходы на замену растут. Считайте полную стоимость владения.
Как часто менять звездочки?
Зависит от нагрузки. Обычно вместе с цепью. Если цепь растянулась на 3% — меняйте пару. Иначе новая цепь быстро умрет на старой звездочке. Это аксиома.
