Описание

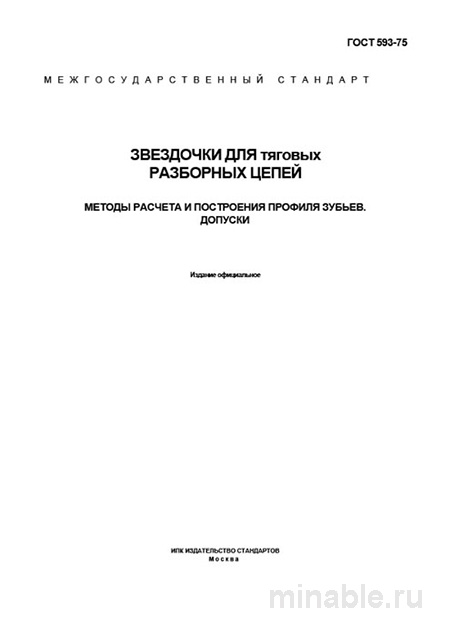

В машиностроении надежность конвейерных и элеваторных систем напрямую зависит от цепных передач. Сердце узла — звездочка. Ее расчет и контроль регламентирует ГОСТ 593-75. Это не просто справочник размеров, а инструкция по созданию деталей для ударных нагрузок и абразивного износа. Ошибка в проекте ведет к простою линии. А простой — это убытки. Поэтому знание стандарта влияет на бюджет ремонта и общую стоимость владения оборудованием.
Документ жестко привязан к тяговым разборным цепям (тип М). Попытка использовать этот профиль для роликовых цепей — грубая ошибка. Принципы зацепления различны. Износ ускорится в разы. Вот в чём загвоздка: внешне похожи, внутри — разная физика работы. Честно говоря, многие проектировщики об этом забывают.
Для корректного выбора материала и цепи важно обращаться к смежным стандартам. Например, характеристики цепей указаны в ГОСТ 589-85. А для приводных роликовых цепей существует совсем другой документ — ГОСТ 591-69. Путаница здесь недопустима. Если вы планируете купить комплектующие, убедитесь, что звездочка соответствует именно вашей цепи. Иначе деньги на ветер.
В этом обзоре мы разберем стандарт через призму практики. От выбора стали до приемки готовой партии. Без лишней теории, только то, что работает в цеху. Для тех, кто хочет заказать качественную продукцию, понимание нюансов профиля и термообработки критично. Это спасет от брака и внеплановых остановок.
Назначение и области применения
Стандарт регламентирует методы расчета и построения профиля зубьев звездочек для тяговых разборных цепей. Ключевая область — механизмы передачи тягового усилия. Кинематическая точность здесь вторична. Главное — прочность и износостойкость.
Где это применяется? Горно-шахтное оборудование, элеваторы, мощные конвейеры для сыпучих материалов, сельхозмашины. Условия работы тяжелые: пыль, грязь, удары. Звездочка должна держать нагрузку. На практике часто сталкиваюсь с тем, что в агрессивных средах узел живет меньше месяца. Обычно виноват материал или профиль.
Важный нюанс: стандарт не нормирует марки стали напрямую. Выбор за конструктором. Но в технических условиях на изделие этот пункт должен быть раскрыт. Иначе поставщик привезет что угодно. И потом доказывай, что металл не тот. Поэтому в спецификации пишите четко: марка, твердость, ссылка на ГОСТ.
Материалы и термообработка
Для звездочек, работающих в условиях интенсивного абразивного износа (цемент, уголь), применяются стали 40Х, 45Л, 40Г2Л. Обязательна объемная закалка до твердости 45…55 HRC. Это база. Без упрочнения зубья превращаются в «крючки» за пару недель.
Для еще более тяжелых условий актуально наплавление твердыми сплавами или использование модифицированного чугуна. Но это уже спецзаказ. Цена такой звездочки выше, но ресурс перекрывает затраты. Экономия на термообработке — путь к убыткам. Заказчик часто хочет сэкономить 30% на закупке. Результат: через месяц цепь рвется, транспортер стоит. Ремонт обходится в разы дороже.
На практике часто сталкиваюсь с тем, что ставят звездочки из Ст3 или Ст5 без упрочнения. Это грубая ошибка. Мягкий металл не держит профиль. Цепь начинает проскальзывать. Нагрузка растет. В итоге — разрушение узла. Не делайте так. Лучше сразу взять нормальную сталь.
Геометрия профиля зубьев
Это ядро стандарта. Методика построения профиля основана на обеспечении плавного входа и выхода ролика цепи из зацепления. Ударные нагрузки должны быть минимальны. Профиль зуба — неэвольвентный. Он формируется дугами окружностей. Любое отклонение в этом «конструкторе» ведет к концентрации напряжений.
Ключевые параметры, которые рассчитываются и строго выдерживаются:
- Шаг зацепления (равен шагу цепи).
- Диаметр окружности выступов.
- Диаметр окружности впадин.
- Радиус впадины зуба.
- Угол впадины.
- Координаты точек профиля.
Раз за разом при приемке мы проверяем эти размеры. Особенно шаг. Накопленная погрешность шага — главная причина шума и вибраций. Цепь начинает «сползать». Если видите биение цепи на работающем транспортере — скорее всего, проблема в шаге звездочки. Или в износе самой цепи. Но чаще в звездочке.
Сравнение стандартов и цены
Чтобы понять уникальность ГОСТ 593-75, сравним его со стандартом на звездочки для приводных роликовых цепей. Оба документа решают разные задачи. Путаница на этапе проектирования гарантированно приведет к выходу узла из строя. Ниже — таблица с ориентировочными показателями.
| Параметр | ГОСТ 593-75 (Тяговые цепи) | ГОСТ 591-69 (Приводные цепи) |
|---|---|---|
| Назначение | Передача тягового усилия, абразивный износ | Передача момента, кинематическая точность |
| Тип зацепления | С пластинами разборной цепи | С роликами цепи |
| Профиль зуба | Дуги окружностей, плавный | Эвольвентный или близкий, точный |
| Требования | Износостойкость, ударная прочность | Точность шага, соосность |
| Допуски | Относительно большие | Жесткие |
| Ориентир цены (руб/шт)* | 5 000 – 25 000 | 3 000 – 15 000 |
*Цены зависят от размера, материала и объема партии. Для точного расчета нужен запрос.
Как видно, тяговые звездочки дороже. Они массивнее, металла больше. Но и нагрузка на них выше. Экономить здесь нельзя. Дешевый аналог не выдержит режимов эксплуатации. Проверено на объектах.
Приемка и контроль качества
Приемка партии звездочек — критически важный этап. Основанием служат технические условия предприятия-изготовителя со ссылкой на ГОСТ 593-75. Просто сертификата недостаточно. Нужны факты.
Раз за разом при приемке мы проверяем три ключевых параметра, которые чаще всего «уводят» недобросовестные производители:
- Твердость (HRCe). Контролируется на рабочих поверхностях зубьев твердомером Роквелла. Неравномерная твердость — прямой путь к браку. Если в одном месте 45, в другом 30 — звездочка пойдет в утиль.
- Шаг зацепления. Проверяется шагомером или по хорде. Метод описан в стандарте. Погрешность ведет к шуму. А шум — предвестник поломки.
- Биение. Посадочного отверстия и торцов. Контролируется индикаторной стойкой на оправке. Превышение биения ведет к эксцентриситету. Нагрузка на зубья становится неравномерной. Один зуб работает за троих. И ломается.
Кроме этого, обязателен визуальный контроль. Раковины, трещины, заусенцы недопустимы. Особое внимание — зоне впадины зуба. Там концентраторы напряжений наиболее опасны. Трещина оттуда растет быстро.
Закупки и типичные ошибки
На основе опыта работы с данным стандартом, сформулирую рекомендации для инженеров и закупщиков. Ошибки здесь стоят дорого. Вот основные моменты, на которые стоит обратить внимание при формировании расходов на комплектующие.
- В документации: Убедитесь, что в технических условиях указана ссылка на ГОСТ 593-75 и тип цепи (МXX). Без этого поставщик может привезти что угодно. И формально будет прав.
- Материал: Жестко нормируйте марку стали и твердость. Для 95% случаев сталь 45Л или 40Х с закалкой до 45…50 HRC — оптимальный вариант. Не соглашайтесь на Ст3.
- Паспорт: Требуйте от поставщика паспорт на партию. Там должны быть результаты измерений твердости и биения. Если нет цифр — не принимайте.
- Визуальный осмотр: В первую очередь смотрите на состояние поверхности впадин. Там чаще всего дефекты литья или обработки. Маркировка (шаг, число зубьев) должна быть читаемой.
- Выборочный контроль: Обязательно проверьте твердомером не менее 3-х звездочек из партии. Одна может быть хорошей, остальные — нет. Так бывает.
Наиболее вероятные дефекты: «недозакал» или «пережог». Видно по цветам побежалости. Или по хрупкости. Смещение контура при литье — тоже частая история. Посадочное отверстие могут не довести до размера. Проверяйте калибрами. ГОСТ 593-75 — рабочий инструмент. Его применение позволяет избегать простоев. Главное — не применять вслепую.
Вопросы и ответы
Можно ли использовать звездочку по ГОСТ 593-75 для роликовой цепи?
Нет. Профиль зуба не совпадает. Зацепление будет неправильным. Износ ускорится в разы. Используйте ГОСТ 591-69.
Какая твердость оптимальна для звездочки?
Для тяжелых условий — 45…55 HRC. Мягче — быстро износится. Тверже — может быть хрупкой. Золотая середина — 50 HRC.
Где лучше купить звездочки для элеватора?
Ищите специализированные заводы. На обычных складах часто лежит общепром. Для элеватора нужна точность и баланс. Иначе цепь будет гулять.
Влияет ли цена на срок службы?
Косвенно да. Дешевые звездочки часто делают из плохого металла или экономят на термообработке. Ресурс падает. В итоге расходы на замену растут.
Как часто менять звездочки?
Зависит от нагрузки. Обычно вместе с цепью. Если цепь растянулась на 3% — меняйте пару. Иначе новая цепь быстро умрет на старой звездочке.
