Описание

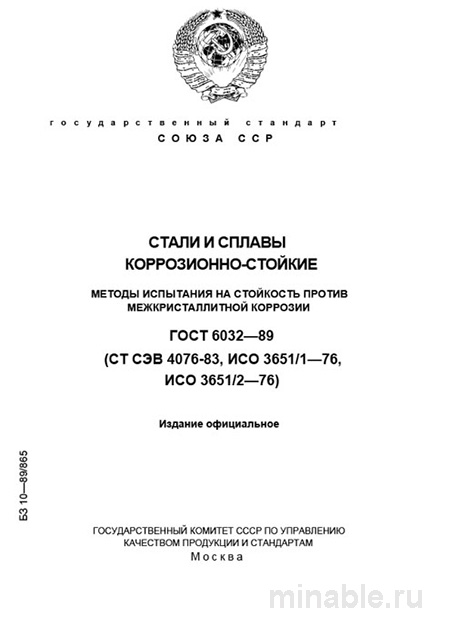

В тяжелом машиностроении и химической промышленности вопрос долговечности оборудования стоит ребром. Межкристаллитная коррозия (МКК) — это скрытый враг. Она разрушает металл изнутри, по границам зерен, часто без видимых внешних признаков до самого момента катастрофы. Чтобы предотвратить аварию, используют ГОСТ 6032-89. Этот документ регламентирует методы испытания на стойкость против межкристаллитной коррозии. По сути, это фундаментальный инструмент входного контроля, позволяющий отсеять брак до запуска в производство.
Разрушение аппарата из-за МКК — это не просто ремонт. Это простой линии, экологические штрафы и репутационные риски. Стоимость таких последствий всегда превышает цену своевременной проверки материала в десятки раз. Поэтому понимание стандарта обязательно для главного инженера и технолога.
Назначение и область применения: Зачем это нужно на производстве
Основная цель стандарта — дать унифицированную методику. Нужно не просто «посмотреть» на металл, а смоделировать агрессивную среду в ускоренном режиме. То, что в реальной эксплуатации происходит годами, лаборатория воспроизводит за несколько суток.
Где применяют ГОСТ 6032-89 чаще всего?
- Входной контроль проката. Листы, трубы, поковки из нержавеющих сталей должны соответствовать заявленной стойкости. Сертификат — это бумага, а испытание — факт.
- Контроль сварки. Нагрев при сварке — главный провокатор МКК. Хром уходит из границ зерен, образуется «обедненный» слой. Проверка сварных соединений по этому ГОСТу — обязательная практика для ответственных узлов.
- Приемка готовой продукции. Особенно для емкостей, работающих в кислотах, щелочах или средах с хлоридами.
Важный момент, который часто упускают. Сам по себе ГОСТ 6032-89 не говорит «годен/не годен» для конкретной марки. Он дает методику. Критерии оценки (допустимая потеря массы, наличие трещин) прописываются в ТУ на изделие. Например, требование может звучать так: «Отсутствие межкристаллитной коррозии при увеличении х200».
Ключевые методы испытаний (А, Б, В, Г)
Стандарт предлагает пять методов. Выбор зависит от марки стали и условий работы. Ошибка в выборе метода приведет к ложному результату, что недопустимо.
Методы А и АМ (Серная кислота + Медь)
Это самые жесткие и распространенные варианты. Образец кипятят в растворе серной кислоты с добавлением металлической меди или сульфата меди. Метод АМ (с медью) считается более чувствительным для аустенитных сталей. Он выявляет даже слабую склонность к МКК.
Метод Б (Квасцы)
Испытание в растворе железоаммонийных квасцов и серной кислоты. Метод мягче, чем А. Часто используется для ферритных сталей или проверки сварных швов, где агрессивность среды А может быть избыточной.
Метод В (Проба Штрауса)
Кипячение в 65% азотной кислоте. Классика для высоколегированных хромоникелевых сталей с молиболом. Азотная кислота — окислитель, она моделирует специфические условия работы в химической промышленности.
Метод Г (Никелевые сплавы)
Предназначен для сплавов на никелевой основе (ХН). Среда — кипящая 10% серная кислота. Для обычных нержавеек этот метод не применяют.
Подготовка образцов и типичные ошибки
Геометрия образца, чистота поверхности — это база. Любая царапина или остаток масла исказят результат. Поверхность должна быть зашлифована, обезжирена. Часто требуется провоцирующий отжиг (нагрев до 650°C с выдержкой), чтобы искусственно вызвать склонность к коррозии, если она есть.
Личный опыт подсказывает: лаборатории часто экономят время на подготовке. Недостаточно тщательная промывка в спирте после травления — частая ошибка. Остатки реактивов на поверхности меняют химизм процесса. В итоге вы получаете протокол, который не отражает реальность.
После выдержки в агрессивной среде образцы проверяют комплексно:
- Визуально. Ищут трещины, расслоения, язвы.
- Механически. Изгиб на 90 градусов. Если образец треснул при изгибе — он бракованный.
- Металлографически. Шлиф под микроскоп. Смотрят глубину проникновения коррозии по границам зерен.
- Гравиметрически. Взвешивают до и после. Потеря массы — количественный показатель для некоторых методов.
При приемке партии всегда проверяйте соответствие метода марке. Например, для стали 08Х17Т (AISI 439) метод Б не подойдет, нужен метод А. Ошибка здесь критична.
Бюджет испытаний и экономика качества
Вопрос денег в контроле качества всегда болезненный. Руководство хочет сэкономить, но экономия на тестах — это бомба замедленного действия. Давайте посчитаем честно, без бюрократии.
Организация собственной лаборатории по ГОСТ 6032-89 требует вложений. Вытяжные шкафы, химпосуда, печи, микроскопы. Это дорого. Но если у вас поток продукции, бюджет на свою лабораторию окупается за год-два за счет скорости и независимости. Вы не ждете очередь в стороннем центре.
Если своего оборудования нет, придется заказывать услуги. Рынок услуг неоднороден. Цены плавают в зависимости от срочности и количества образцов. Ниже приведена ориентировочная таблица, чтобы вы понимали порядок цифр при планировании расходов.
| Вид услуги | Сложность | Срок (дней) | Ориентировочная цена (руб.) |
|---|---|---|---|
| Испытание методом А (1 образец) | Стандарт | 5-7 | 4 500 – 6 000 |
| Испытание методом В (Штраус) | Высокая (кислота) | 7-10 | 7 000 – 9 500 |
| Металлография (шлиф + фото) | Средняя | 2-3 | 2 500 – 4 000 |
| Комплекс (3 метода + заключение) | Высокая | 10-14 | 18 000 – 25 000 |
Цифры примерные, но порядок понятен. Дешевле всего — простые методы в серной кислоте. Дороже — азотная кислота и сложные сплавы. Помните: дешевый протокол от «гаражной» лаборатории в суде не примет. Нужна аккредитация.
Сравнение стандартов: ГОСТ 6032-89 vs ГОСТ 9.908
Частая путаница возникает между ГОСТ 6032-89 и ГОСТ 9.908-85. Люди думают, что это одно и то же. Это ошибка. Разница принципиальная.
ГОСТ 9.908 отвечает на вопрос: «С какой скоростью металл растворяется в среде?». Это общая коррозия. А ГОСТ 6032-89 спрашивает: «Рассыплется ли металл по границам зерен, сохранив массу?». Можно иметь низкую скорость общей коррозии, но высокую склонность к МКК. И наоборот.
Сравним параметры наглядно:
| Параметр | ГОСТ 6032-89 | ГОСТ 9.908-85 (ЕСЗКС) |
|---|---|---|
| Назначение | Оценка стойкости против межкристаллитной коррозии. | Определение общих показателей (скорость равномерной коррозии). |
| Объект | Склонность к разрушению по границам зерен. | Способность сопротивляться коррозии в объеме. |
| Критерий | Трещины при изгибе, структура под микроскопом. | Скорость коррозии (г/м²·ч или мм/год). |
| Применение | Обязателен для ответственных сварных конструкций. | Предварительная оценка материалов. |
Проще говоря: 9.908 — про «ржавчину» на поверхности, 6032 — про «скрытый рак» внутри структуры. Для ответственных узлов под давлением нужен именно 6032-й.
Практические рекомендации технологу
На основе опыта работы с металлом сформулирую несколько жестких правил. Они помогут избежать брака и лишних трат.
- Требуйте доказательства. Слова поставщика «у нас сталь отличная» ничего не стоят. Нужен протокол испытаний по ГОСТ 6032-89 на конкретную партию. Не типовой, а именно на эту плавку.
- Пропишите критерии в ТУ. Не надейтесь на ГОСТ целиком. В своих технических условиях укажите: «Метод А, выдержка 48 часов, отсутствие трещин при изгибе». Это снимет вопросы при приемке.
- Контролируйте сварку. Самый дорогой металл можно убить неправильным режимом сварки. Проверяйте сварные соединения выборочно. Зона термического влияния — самое слабое место.
- Не экономьте на подготовке. Грязный образец = ложный результат. Следите за шлифовкой и обезжириванием в лаборатории.
ГОСТ 6032-89 — это не бюрократия. Это страховка. Глубокое понимание этого документа отличает профессионала от дилетанта. Внедрение этих правил в работу — признак высокой культуры производства.
Вопросы по испытаниям и приемке
Сколько длится одно испытание по методу А?
Обычно цикл составляет 48 часов кипячения. Но с учетом подготовки, охлаждения и металлографии результат готов через 5-7 рабочих дней.
Можно ли проводить испытание на готовом изделии?
Теоретически да, вырезая образец (свидетель). Но это нарушает целостность изделия. Лучше испытывать технологические образцы-свидетели, которые варятся вместе с изделием.
Какая цена ошибки при выборе метода?
Критическая. Если взять мягкий метод для агрессивной среды, вы пропустите брак. Изделие разрушится в эксплуатации, и виноваты будете вы.
Информация носит справочный характер. Для проведения испытаний обращайтесь в аккредитованные лаборатории. Цены в таблице могут меняться в зависимости от региона и объема заказа.
