Описание

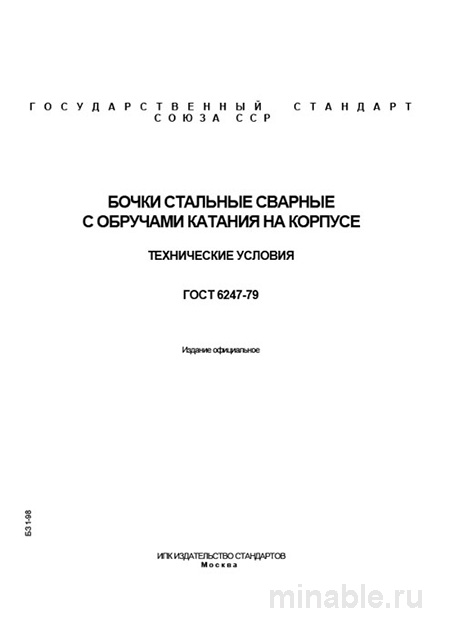

В машиностроительном и химическом производстве тара — это не просто контейнер, а полноценное техническое устройство, от надежности которого зависят сохранность продукции, логистика и безопасность. ГОСТ 6247-79 «Бочки стальные сварные с обручами катания на корпусе. Технические условия» — это один из тех фундаментальных документов, который десятилетиями задает планку качества для данной продукции. Как инженер-технолог, я сталкиваюсь с этим стандартом регулярно — от этапа закупки тары под специфические среды до входного контроля партии на предприятии.
Ключевая задача стандарта — дать четкие критерии для оценки продукции на всех этапах. Бочки стальные ГОСТ 6247-79 цена которых варьируется в зависимости от объема и типа стали, требуют внимательного подхода к выбору поставщика. Ошибка на этапе спецификации может стоить дороже, чем экономия на материале. Честно говоря, многие воспринимают стандарт как формальность.
Но на практике именно соблюдение его требований спасает от претензий при сдаче объекта. Вот в чём загвоздка: формальное соответствие и реальное качество — не всегда одно и то же. Разбираемся детально.
Назначение и область применения стандарта
Стандарт регламентирует требования к стальным сварным бочкам номинальным объемом от 100 до 200 литров, предназначенным для транспортирования и хранения непищевых продуктов: химических веществ, лакокрасочных материалов, нефтепродуктов, технических масел и т.д. Ключевая конструктивная особенность, отраженная в названии, — наличие на корпусе обручей катания.
Это не просто элементы жесткости — их основная функция — обеспечение возможности перекатывания заполненной бочки по ровной поверхности, что критически важно для эргономики и безопасности погрузочно-разгрузочных работ в условиях цеха или склада. Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: эти бочки не являются сосудом, работающим под давлением.
Они предназначены для жидкостей с избыточным давлением паров не более 0,07 МПа (≈ 0,7 атм). Превышение этого параметра — прямая дорога к разгерметизации и аварии. А что если хранить агрессивные среды? Тогда нужны бочки с дополнительной защитой внутреннего покрытия.
На практике часто возникает путаница между бочками для пищевых и непищевых продуктов. ГОСТ 6247-79 четко указывает: только непищевые продукты. Для пищевых жидкостей требуются другие стандарты с более строгими требованиями к материалам и покрытиям. И это важно.
Технические требования: материалы, конструкция, сварка
Стандарт предъявляет четкие и вполне реализуемые в современных условиях требования ко всем аспектам производства бочек. Здесь инженеру и технологу следует сконцентрироваться на деталях, так как именно они влияют на итоговую смету и безопасность эксплуатации.
Для изготовления корпусов и днищ должен применяться листовой прокат из углеродистых сталей обыкновенного качества (например, Ст3сп) или низкоуглеродистых качественных сталей (например, 08кп, 10). Главный критерий — способность металла к холодной гибке и сварке. Толщина листа прописана в зависимости от объема: для 100-литровых — не менее 1,0 мм, для 200-литровых — не менее 1,2 мм.
На практике часто сталкиваюсь с тем, что недобросовестные производители экономят на металле, используя прокат на 0,1-0,2 мм тоньше. Это снижает запас прочности и стойкость к механическим воздействиям, что выявляется только тщательным замером толщиномером. Кстати, даже 0,1 мм отклонения — это уже повод для браковки при ответственных работах.
Стандарт жестко фиксирует основные конструктивные размеры: наружный диаметр (Ø 590 или Ø 597 мм), высоту бочки. Это необходимо для унификации и совместимости со стандартным складским и транспортным оборудованием (стойки, контейнеры). Обручи катания должны быть вварены в продольный сварной шов корпуса, что обеспечивает равномерное распределение нагрузки. Раз за разом при приемке мы проверяем именно качество обварки обручей — это зона повышенной концентрации напряжений.
Все продольные и кольцевые швы должны быть сплошными, равномерными, без прожогов, непроваров, кратеров и других дефектов, видимых невооруженным глазом. Допускается усиление шва до 1,5 мм. Герметичность — абсолютный императив. На производстве мы всегда выборочно отправляем бочки из партии на неразрушающий контроль швов, особенно если в них планируется хранить агрессивные или токсичные среды.
Приемка партии: практика контроля качества
Согласно техническим условиям, приемка партии проводится по результатам проверки на соответствие ряду критериев. Вот практический алгоритм действий для специалиста ОТК или инженера по закупкам. Но сухие цифры стандарта нужно уметь применять в реальных условиях стройплощадки и склада.
Визуальный осмотр: отсутствие вмятин, гофр, окалины, ржавчины. Особое внимание — зонам вокруг заливной горловины и сливного крана, где чаще всего возникают повреждения при транспортировке. Проверка геометрии: замер рулеткой и штангенциркулем диаметра, высоты. Контроль толщины стенки ультразвуковым толщиномером — минимум в 3-4 точках на каждой бочке из выборочной партии.
Контроль сварных швов: визуально — на равномерность, отсутствие видимых дефектов. Обязательная проверка обварки обручей катания. Испытание на герметичность: стандарт предписывает проводить его сжатым воздухом под давлением 0,05 МПа (0,5 атм) с погружением в воду или обмыливанием швов. На практике это не всегда удобно.
Альтернатива — опрессовка водой под давлением, но это уже более трудоемкий процесс. Пропуск этого этапа контроля — грубейшее нарушение. Наиболее вероятные дефекты, с которыми мне приходилось иметь дело: негерметичность швов из-за нарушения технологии сварки, «мятые» обручи катания (погнуты при ударе), и самое коварное — несоответствие толщины металла.
Подводные камни здесь именно в логистике, а не в производстве. Сколотые обручи — это 60% всего брака на объекте. Если коротко: не принимайте партию без выборки. Даже если поставщик надежный. Человеческий фактор при погрузке никто не отменял.
Потратьте 15 минут сейчас, чтобы не переделывать потом. По практике, 5-7 бочек на партию до 100 шт. — разумный минимум для уверенности. Вот в чём загвоздка: визуальный осмотр не выявит скрытых дефектов сварки.
Сравнение с аналогами: ГОСТ 6247-79 и ГОСТ 13950-91
ГОСТ 6247-79 — не единственный стандарт на стальные бочки. Его часто путают или сравнивают с ГОСТ 13950-91 на бочки с гофрированными днищами. Ключевое отличие — именно в конструкции и, как следствие, в назначении. Для специалиста по закупкам важно понимать разницу, чтобы не переплачивать за избыточные характеристики или не получить недостачу по качеству.
| Параметр | ГОСТ 6247-79 | ГОСТ 13950-91 | Комментарий практика |
|---|---|---|---|
| Ключевая особенность | Обручи катания на корпусе | Гофрированные днища | 6247-й для перекатывания, 13950-й для штабелирования |
| Основное назначение | Перекатывание, хранение неагрессивных жидкостей | Штабелирование (до 3 ярусов), агрессивные среды | Выбор зависит от логистических процессов на предприятии |
| Конструкция днища | Гладкое | Гофрированное (повышенная жесткость) | Гофра дает дополнительную прочность при вертикальной нагрузке |
| Стойкость к давлению | До 0,07 МПа | До 0,07 МПа | Одинаковые требования к внутреннему давлению |
| Приоритет в логистике | Горизонтальное перемещение перекатыванием | Вертикальное хранение, штабелирование | Экономия складской площади с 13950-м до 3 раз |
Выбор между ними определяется логистическими процессами на предприятии. Если нужна мобильность в пределах цеха — берите по 6247-му. Если требуется экономия складской площади — 13950-й со штабелированием будет оптимальнее. А что если в проекте указан только 6247-й ГОСТ? Тогда любая ссылка на другой стандарт — лишь дополнительная информация, но не замена.
Почему так? Потому что приемка идет по документу, указанному в спецификации. Если контракт требует 6247-79, поставка по 13950-91 может быть формально отклонена, даже если качество выше. Бюрократия есть бюрократия. Неочевидный плюс бочек с обручами: их легче перемещать вручную без погрузочной техники.
Стоимость и расчет бюджета закупки
Стоимость стальных бочек по ГОСТ 6247-79 зависит от объема, толщины металла и типа покрытия. В среднем по рынку: бочка 100 л — 2500-3500 руб./шт., бочка 200 л — 3500-5000 руб./шт. Оптовые партии от 50 штук обычно дают скидку 10-15%, что существенно влияет на итоговый бюджет проекта. Но есть нюанс: дешевая бочка может выйти боком.
При расчете затрат на тару необходимо учитывать не только цену материала. Расходы на доставку, хранение, возможную утилизацию могут составлять до 20-30% от общей суммы. Инвестиции в качественную бочку окупаются за счет снижения рисков утечек и повторной закупки. На практике, экономия 500 рублей на бочке может вылиться в 50000 рублей на ликвидации последствий разлива химикатов.
Где купить материал без рисков? Крупные поставщики тары в России — металлические заводы в Москве, Санкт-Петербурге, Екатеринбурге — обычно предоставляют сертификаты соответствия ГОСТ 6247-79 по запросу. Проверяйте даты выпуска: старая тара могла набрать влагу при хранении. Закупка у неизвестных фирм «со склада» часто приводит к попаданию брака. Стоит ли рисковать?
Окупаемость использования стандартизированной тары в коммерческих объектах составляет в среднем 12-18 месяцев за счет многократного использования. Считали на объекте в регионе: срок вышел в 15 месяцев. Неочевидный плюс: бочки по ГОСТ можно ремонтировать и использовать повторно, что снижает затраты. Если коротко: считайте полную смету, а не только цену бочки.
Практические рекомендации и типичные ошибки
На основе многолетнего опыта работы с данным видом тары сформулирую четкие рекомендации. При закупке: включайте в техническое задание (ТЗ) обязательное требование о предоставлении сертификата соответствия на сталь и протокола испытаний на герметичность от производителя. Оговорите выборочный контроль толщины стенки вашим ОТК.
При приемке: имейте на участке входного контроля эталонную исправную бочку для визуального сравнения. Обязателен комплект простейшего контрольно-измерительного инструмента: рулетка, штангенциркуль, толщиномер. Не пренебрегайте испытанием на герметичность минимум одной бочки из партии. Главные точки контроля — сварные швы и обручи катания.
При эксплуатации: жестко следите за соблюдением параметров заполнения (не более 95% объема для неопасных жидкостей). Запрещайте перекатывание бочек с агрессивными или опасными веществами без средств индивидуальной защиты. Не используйте бочки по ГОСТ 6247-79 для штабелирования — они для этого не предназначены. Типичные дефекты при приемке: негерметичность швов (до 40% случаев), деформация обручей (30-35%), несоответствие толщины металла (20-25%).
Часто задают вопрос: можно ли использовать бочки 6247-79 для пищевых продуктов? Нет, стандарт прямо указывает на непищевые продукты. Для пищевых жидкостей нужны другие стандарты с пищевой сертификацией. А сколько стоит доставка бочек? Зависит от региона и объема, но обычно 8-12% от стоимости материала. Стоит ли переплачивать за бочки с дополнительным покрытием? Только если это требуется для агрессивных сред.
Резюмируя, ГОСТ 6247-79 — это добротный, проверенный временем стандарт, который не утратил своей актуальности для многих отраслей промышленности. Его эффективное применение заключается не в слепом следовании тексту, а в понимании его физики и грамотном встраивании его требований в вашу систему управления качеством. Перед крупной закупкой не поленитесь запросить образцы и провести тестовые испытания — это сэкономит бюджет и нервы в долгосрочной перспективе.
