Описание

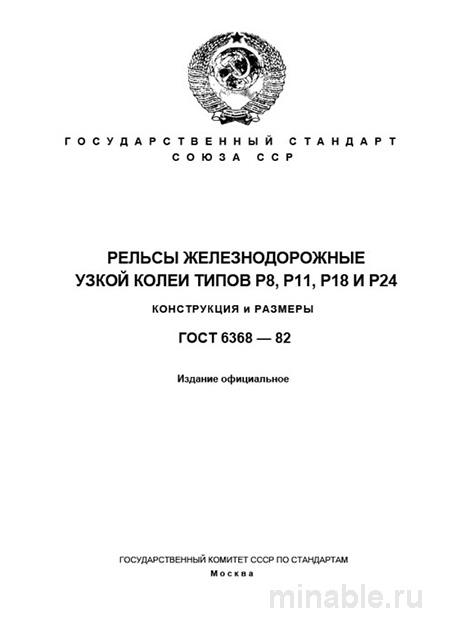

В промышленном транспорте надёжность пути определяет безопасность и эффективность логистики. ГОСТ 6368-82 — это не просто архивный документ, а рабочий стандарт для рельсов узкой колеи типов Р8, Р11, Р18, Р24. Если вы ищете рельсы узкой колеи ГОСТ 6368-82 цена которых вписывается в смету, этот разбор сэкономит бюджет. Честно говоря, не все поставщики честно указывают марку стали — об этом ниже.
Документ регламентирует конструкцию и размеры рельсов для колеи 750 мм (реже 600, 900 мм). Ключевая фишка — меньшая масса на погонный метр по сравнению с магистральными аналогами. Вот в чём загвоздка: использование более лёгкого рельса, чем требуют нагрузки, ведёт к ускоренному износу и деформации пути.
Основная сфера — внутризаводской транспорт, карьерные и шахтные пути, склады сырья. ГОСТ Р 51685-2013 описывает магистральные рельсы — не перепутайте при заказе. Ошибка в выборе стандарта ведёт к авариям и простою техники.
На практике мы видим два подхода: кто-то берёт «что дешевле», кто-то «что по проекту». Первый путь экономит 10% на закупке, но может стоить 100% на ремонте пути. Второй путь спокойнее. Ниже разберём, как соблюсти баланс.
Назначение и типы рельсов
Стандарт охватывает рельсы для внутризаводского и внутрицехового транспорта на машиностроительных, металлургических, деревообрабатывающих предприятиях. Типичные примеры: пути для карьерного транспорта, подъездные пути складов, специализированные линии для кранового оборудования.
Отличительная черта — адаптированность под низкоскоростное движение с ограниченными осевыми нагрузками. По практике, рельсы по ГОСТ 6368-82 служат 5–10 лет при грамотной эксплуатации. Но есть нюанс: для интенсивных нагрузок лучше закладывать запас по типу рельса.
Типы рельсов: Р8 (8 кг/п.м.), Р11 (11 кг/п.м.), Р18 (18 кг/п.м.), Р24 (24 кг/п.м.). Выбор зависит от осевой нагрузки и интенсивности движения. Для тяжёлой техники берите Р24, для лёгкой — Р8 или Р11.
Важно понимать границы применения. Если путь работает под высокоскоростными нагрузками — нужны магистральные рельсы. Для внутризаводских низкоскоростных линий — это идеальный вариант.
Технические требования и материалы
ГОСТ 6368-82 жёстко фиксирует параметры стали и геометрии. Отклонение по химическому составу меняет износостойкость непредсказуемо. Например, содержание углерода и марганца определяет твёрдость головки рельса.
Марка стали М76: углеродистая рельсовая сталь обыкновенного качества. Предел прочности ≥690 МПа (70 кгс/мм²), относительное удлинение ≥9%, твёрдость головки 192–245 HB. Проверяется по сертификату при приёмке.
Геометрические допуски: высота рельса ±1,0 мм, ширина подошвы и головки нормированы для каждого типа. Прямолинейность в горизонтальной плоскости — прогиб ≤1,5 мм на 1 м, но ≤6 мм на всей длине (для рельсов 6–10 м).
Кривизна в вертикальной плоскости — стрела прогиба ≤2 мм на 1 м. Скос конца подошвы и головки ≤1 мм. На практике часто сталкиваюсь с тем, что нарушение прямолинейности становится причиной брака при приёмке партии.
Скрытые напряжения проявляются после укладки под воздействием перепадов температуры. Поэтому контроль прямолинейности — базовая и самая важная операция при входном контроле.
Сравнение с аналогами и стоимость
Выбор рельсовой продукции не ограничивается ГОСТ 6368-82. Часто инженеры смотрят в сторону магистральных рельсов. Таблица ниже поможет выбрать оптимальный вариант под задачу и бюджет.
| Параметр | ГОСТ 6368-82 (узкая колея) | ГОСТ Р 51685-2013 (магистральные) |
|---|---|---|
| Назначение | Внутризаводские, карьерные пути | Магистральные железные дороги |
| Скорость движения | Низкая (до 25 км/ч) | Высокая (до 160 км/ч) |
| Масса 1 п.м., кг | 8–24 (Р8–Р24) | 64–65 (Р65) |
| Марка стали | М76 | 76, 76Ф, 76ХФ, 76ХНФ |
| Твёрдость головки, HB | 192–245 | 341–388 (категория Т1) |
| Допуск по высоте, мм | ±1,0 | ±0,7 |
| Цена за тонну, руб.* | 55 000–75 000 | 80 000–120 000 |
| Срок службы, лет | 5–10 | 15–25 |
*Ориентировочная стоимость на 2026 г. для партии от 50 тонн. Точная цена зависит от типа рельса и объёма заказа.
Как видно, рельсы по ГОСТ 6368-82 занимают нишу экономичных решений для промышленных путей. Магистральные прочнее, но дороже в 1,5–2 раза. Выбор диктуется условиями: где важна цена — берите ГОСТ 6368-82.
На практике часто сталкиваюсь с попыткой заменить узкоколейные рельсы на более дешёвый аналог без сертификата. Это грубая ошибка. Дешёвая сталь быстро изнашивается. В итоге затраты на замену пути превышают экономию при закупке.
Бюджет закупки и выбор поставщиков
Планируя бюджет на путевую инфраструктуру, учитывайте не только цену за тонну. В закупка войдут: транспорт, разгрузка, крепёж, возможные потери на брак. Дешёвые рельсы без паспорта могут обойтись дороже при эксплуатации.
Запрос «купить рельсы узкой колеи ГОСТ 6368-82» выдаёт множество предложений. Но не все поставщики гарантируют соответствие марки стали. Требуйте в договоре: «Сталь М76 по ГОСТ 6368-82, паспорт с химическим анализом плавки». Это отсеет половину контрагентов.
Оптимально работать с производителями, имеющими собственные прокатные станы. Трейдеры часто перепродают остатки неизвестного происхождения. Если заказываете у посредника, проверяйте условия хранения: ржавчина на поверхности — признак нарушения условий складирования.
Логистика влияет на итоговую сумму. Рельсы длиной 6–10 метров сложно транспортировать без спецтехники. Упаковка должна включать деревянные прокладки. Если рельсы приходят с вмятинами — геометрия нарушена, использовать нельзя.
Иногда выгоднее взять партией больше, чтобы снизить цену за тонну. Но храните рельсы правильно. Избегайте длительного хранения near источников влаги. Сталь корродирует быстрее при повышенной влажности.
Контроль качества и дефекты
Приёмка партии — ключевой этап. Раз за разом при приёмке мы проверяем три вещи: прямолинейность, поверхностные дефекты и паспорт с данными об испытаниях. Без паспорта партию не принимаем.
Порядок контроля на складе прост. Визуальный осмотр: ищем закаты, волосовины, раковины на поверхности головки. Глубина закатов ≤1 мм на боковых гранях, ≤0,5 мм на поверхности. Песчаные раковины на подошве глубиной >2 мм — недопустимы.
Проверка геометрии концов: торцы должны быть обрезаны под прямым углом. Скосы и заусенцы в зоне стыкования необходимо зачищать. Прямолинейность проверяется щупом на поверочной плите или опорных ножах.
Современная практика диктует обязательность выборочного контроля дефектоскопами (магнитопорошковый или ультразвуковой). Это выявляет внутренние дефекты: флокены, неметаллические включения, расслоения.
Наиболее вероятные дефекты — нарушение прямолинейности, глубокие вмятины на подошве, окалина. При возникновении сомнений партия отправляется в лабораторию. Испытания на прочность занимают 1–2 дня. Это лучше, чем авария на пути.
Практические рекомендации
При проектировании всегда выбирайте тип рельса (Р18, Р24), ориентируясь не на текущие, а на перспективные проектные нагрузки. Разница в цене окупится многократно за счёт увеличения межремонтных сроков. Не экономьте на запасе прочности.
При заказе требуйте сертификаты соответствия и паспорта качества на конкретную партию. Убедитесь, что в них указаны фактические результаты механических испытаний и химический анализ. Справочные данные часто завышены.
При приёмке создайте участок для контроля с поверочной плитой или опорными ножами. Проверяйте прямолинейность выборочно, но из каждой партии. Осматривайте торцы — на срезе видны внутренние дефекты материала.
При хранении укладывайте рельсы на ровное основание с деревянными прокладками. Избегайте контакта с землёй и влагой. Срок хранения не ограничен при правильных условиях. Ржавчину перед укладкой необходимо зачищать.
Вопрос: можно ли использовать рельсы Р8 для тяжёлой техники? Нет, для осевых нагрузок >5 тонн берите Р18 или Р24. Р8 подходит только для лёгких тележек и ручного транспорта. Требуйте расчёт нагрузки у проектировщика.
Вопрос: как хранить рельсы правильно? На ровном основании, с прокладками между рядами, под навесом или в закрытом складе. Не укладывать непосредственно на землю. Температура хранения не нормируется, но влажность ≤70%.
Вопрос: влияет ли длина на цену? Да, стандартная длина 6–10 метров. Нестандартная резка добавляет 5–10% к стоимости. Требуйте чёткую спецификацию при заказе — упростит логистику и монтаж.
Вопрос: какой срок службы пути? Зависит от нагрузки и ухода. При лёгкой эксплуатации — до 10 лет. При интенсивной — 3–5 лет. Плановая замена шпал и крепления дешевле аварийного ремонта пути.
Итог: ГОСТ 6368-82 — проверенный инструмент для промышленных путей. Соблюдайте технологию приёмки, не гонитесь за минимальной ценой в ущерб качеству, и путь прослужит расчётный срок. Если нужны рельсы под заказ — обращайтесь к проверенным производителям: одна ошибка в материале сведёт на нет всю инфраструктуру. Расходы на контроль окупаются.
