Описание

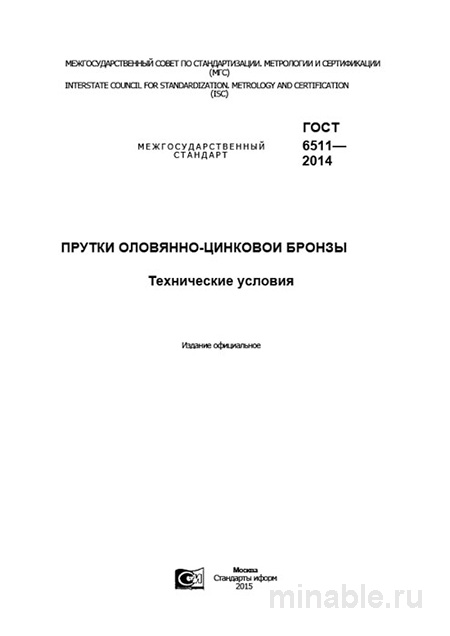

В машиностроении выбор материала часто определяет судьбу всего узла. ГОСТ 6511-2014 — это не просто архивный документ, а рабочий стандарт для прутков из оловянно-цинковой бронзы. Если вы планируете прутки бронзы цена которых вписывается в смету, этот разбор сэкономит бюджет. Честно говоря, не все поставщики честно указывают марку сплава — об этом ниже.
Документ регламентирует производство прутков марок БрОЦС4-4-2,5 и БрОЦС4-4-4 методом прессования или прокатки. Ключевая фишка — сочетание антифрикционных свойств олова и прочности цинка. Вот в чём загвоздка: материал дешевле чистых оловянных бронз, но уступает им в ударной вязкости.
Основная сфера — вкладыши подшипников, втулки, седла клапанов, работающие в воде, парах, маслах. Медь здесь выступает основой, но легирующие добавки меняют всё. ГОСТ 1628-78 описывает другие сплавы — не перепутайте при заказе. Ошибка в выборе стандарта ведёт к течи и простою оборудования.
На практике мы видим два подхода: кто-то берет «что дешевле», кто-то «что по чертежу». Первый путь экономит 10% на закупке, но может стоить 100% на ремонте. Второй путь спокойнее. Ниже разберём, как соблюсти баланс.
Назначение и области применения
Стандарт охватывает прутки для деталей трения и арматуры. Сплавы группы БрОЦС созданы для условий, где важна скольжение и устойчивость к коррозии, но нет экстремальных ударных нагрузок. Типичные примеры: насосные шестерни, направляющие втулки в гидравлике низкого давления.
Отличительная черта — экономическая выгода. По практике, замена дорогой оловянно-фосфористой бронзы на БрОЦС в неподвижных соединениях снижает себестоимость узла на 20–30% без потери ресурса. Но есть нюанс: для морских условий лучше проверить стойкость к обесцинкованию.
Материал хорошо поддается механической обработке. Стружка ломкая, резец не вязнет. Это критично для серийного производства, где время станка — деньги. Однако литая структура требует внимательного контроля на пористость.
Важно понимать границы применения. Если узел работает в паре с закаленной сталью под высокой нагрузкой — бронза может «поплыть». Здесь нужны более твердые сплавы. Для спокойных режимов — это идеальный вариант.
Технические требования и химия
ГОСТ 6511-2014 жёстко фиксирует химический состав. Отклонение по легирующим элементам меняет свойства непредсказуемо. Например, избыток свинца улучшает смазываемость, но снижает прочность на разрыв.
БрОЦС4-4-2,5: Олово (Sn) 3.0–5.0%, Цинк (Zn) 3.0–5.0%, Свинец (Pb) 1.5–3.5%, Медь (Cu) — основа. Примеси ≤0.3%. Эта марка универсальна для большинства задач.
БрОЦС4-4-4: Олово (Sn) 3.5–4.5%, Цинк (Zn) 3.0–5.0%, Свинец (Pb) 3.0–4.5%. Повышенный свинец делает сплав более «маслянистым» при работе, но менее прочным. Для нагруженных узлов предпочтительнее первая марка.
Геометрия прутков: круглые и квадратные сечения. Допуски — обычная точность проката. Важно: прутки поставляются в разных состояниях. Холоднотянутые требуют нормирования прочности, горячепрессованные — нет. Это влияет на цену.
Механические свойства и контроль
Требования к механике зависят от состояния поставки. Холоднотянутый пруток (твердый, мягкий) имеет нормированный предел прочности. Горячепрессованный идёт без гарантии механики, только по химии и размерам.
На практике чаще всего используют холоднотянутый калиброванный пруток. Он обеспечивает лучшее качество поверхности и минимальные отклонения по диаметру. Это критично для автоматической обработки на станках ЧПУ. Биение инструмента снижается.
Контроль качества включает проверку размеров, поверхности, механики и химии. Раз за разом при приемке мы проверяем не только сертификат, но и структуру на спиле. Газовая пористость — бич литых бронз. Простой тест: простучать торец молотком. Глухой звук — признак внутренних раковин.
Визуальный осмотр выявляет трещины, расслоения, плёны. Допускается зачистка дефектов в пределах минусовых допусков. Но если дефект сквозной — брак без разговоров. Спектральный анализ выборочно подтверждает марку, особенно если поставщик новый.
Закаты (вдавленные включения) — абсолютный брак. Они становятся очагами разрушения детали под нагрузкой. Расслоение и пузыри чаще встречаются на горячепрессованном прокате. Их тоже недопустимо оставлять в работе.
Сравнение с аналогами и цены
Выбор не ограничивается ГОСТ 6511-2014. Часто инженеры смотрят в сторону алюминиевых или фосфористых бронз. Таблица ниже поможет выбрать оптимальный вариант под задачу и бюджет.
| Параметр | ГОСТ 6511-2014 (БрОЦС) | ГОСТ 1628-78 (БрОФ) | ГОСТ 18175-78 (БрАЖ) |
|---|---|---|---|
| Легирующие элементы | Sn, Zn, Pb | Sn, P | Al, Fe, Mn |
| Прочность σᵦ, МПа | 216–245 | 300–350 | 440–600 |
| Удлинение δ, % | 6–8 | 8–15 | 15–20 |
| Обрабатываемость | Отличная | Средняя | Плохая (вязкая) |
| Антифрикционность | Высокая | Высокая | Средняя (риск заедания) |
| Стоимость за кг, руб.* | 650–850 | 900–1200 | 550–700 |
| Срок службы узла | Средний | Максимальный | Высокий |
*Ориентировочная стоимость на 2026 г. для партии от 500 кг. Точная цена зависит от биржи цветных металлов.
Как видно, БрОЦС занимает нишу экономичных материалов с отличной обрабатываемостью. Алюминиевые бронзы прочнее, но хуже режутся. Оловянно-фосфористые — дороже, но выносливее. Выбор диктуется условиями: где важна скорость обработки — берите ГОСТ 6511-2014.
На практике часто сталкиваюсь с попыткой заменить БрОЦС на более дешевую алюминиевую бронзу для экономии. Это грубая ошибка. БрАЖ9-4, будучи прочнее, имеет худшие антифрикционные свойства. Узел заклинит быстрее.
Бюджет закупки и выбор поставщиков
Планируя бюджет на металлопрокат, учитывайте не только цену за килограмм. В закупка войдут: транспорт, входной контроль, возможные потери на брак. Дешёвый пруток без сертификата может обойтись дороже при переработке.
Запрос «купить прутки бронзы ГОСТ 6511-2014» выдаёт множество предложений. Но не все поставщики гарантируют соответствие химии. Требуйте в договоре: «Марка БрОЦС4-4-2,5 по ГОСТ 6511-2014, сертификат с номером плавки». Это отсеет половину контрагентов.
Оптимально работать с производителями, имеющими собственную плавку. Трейдеры часто перепродают остатки неизвестного происхождения. Если заказываете у посредника, проверяйте складские условия: хранение на улице ведёт к окислению и потере товарного вида.
Логистика тоже влияет на итоговую сумму. Прутки длиной 3–4 метра сложно транспортировать без повреждений. Упаковка должна включать деревянную обрешётку. Если прутки приходят помятыми — правка добавит затрат на производство.
Иногда выгоднее взять партией больше, чтобы снизить цену за кг. Но храните бронзу правильно. Влажность ускоряет окисление цинка. Перед обработкой желательно протереть поверхность ветошью с растворителем.
Типичные ошибки при приемке
Самый частый дефект — скрытая газовая пористость в центре прутка большого диаметра. Внешне всё чисто, внутри — губка. Такой материал рассыпается при расточке. Метод контроля: травление торца в слабом растворе азотной кислоты. Поры проявятся тёмными пятнами.
Ещё одна ошибка — игнорирование состояния поставки. Пруток идёт без термообработки (для горячепрессованного). После интенсивного резания могут возникнуть напряжения, ведущие к короблению детали. Для ответственных узлов рекомендован низкотемпературный отжиг.
Неполное соответствие химии по свинцу. Если свинца меньше нормы — ухудшается обрабатываемость, вязнет инструмент. Если больше — падает прочность. Спектральный анализ раз в партию — обязательная процедура для серьёзных производств.
Превышение овальности или кривизны — приводит к биению при обработке и браку. Для выявления этого достаточно штангенциркуля и внимательного глаза. При возникновении сомнений партия отправляется в лабораторию.
Практические рекомендации
Для технологов: закладывайте свойства материала с запасом. Заявленные 245 МПа — это минимум. Реальная прочность может быть выше, но проектировать нужно по нижней границе. Не экономьте на припусках: окалина снимается не всегда равномерно.
Для снабженцев: сверяйте маркировку на торцах прутков с накладной. Цветная маркировка помогает быстро идентифицировать сплав на складе. Требуйте её наличие при отгрузке — упростит учёт.
Учитывайте, что после пайки или сварки возможно изменение механических свойств в зоне термического влияния из-за испарения цинка. Конструкция узла должна учитывать этот момент. Чаще используют пайку твёрдыми припоями.
Вопрос: можно ли варить прутки БрОЦС? Сварка возможна, но требует специальных присадок и защиты газами. Конструкция узла должна учитывать этот момент. Безопасность дороже.
Вопрос: как отличить БрОЦС от латуни визуально? Цвет похож, но бронза темнее и краснее. Точный ответ даёт только спектральный анализ или искровая проба (искы у бронзы короче и краснее).
Вопрос: влияет ли диаметр на свойства? Да. Для сечений >55 мм механические свойства не гарантируются стандартом. Для крупных деталей лучше ковка или центробежное литьё заготовок.
Итог: ГОСТ 6511-2014 — проверенный материал для серийного производства. Соблюдайте технологию приемки, не гонитесь за минимальной ценой в ущерб качеству, и узлы прослужат расчетный срок. Если нужны детали под заказ — обращайтесь к проверенным механикам: одна ошибка в материале сведёт на нет всю работу. Расходы на контроль окупаются.
