Описание

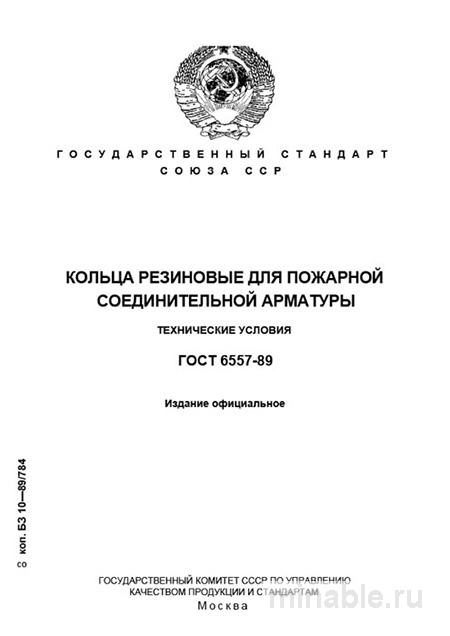

Пожарная безопасность не терпит компромиссов. Одно негерметичное соединение может стоить драгоценных секунд при тушении. Именно поэтому ГОСТ 6557-89 остается эталоном для резиновых уплотнительных колец пожарной арматуры. Документ регламентирует всё: от материала до допусков на геометрию. Но рынок полон «аналогов» по заниженной цене. Часто это заканчивается протечками и потерей давления в критический момент. Разберемся, что требует стандарт на самом деле и где скрыты финансовые риски.
Практик знает: экономия на уплотнителях — это мнимая выгода. Дешевое кольцо из неподходящей резины быстро теряет эластичность. В итоге стоимость простоя пожарной техники или ремонта рукавов перекрывает любую экономию на закупке. ГОСТ 6557-89 задает жесткую планку. Бутадиен-нитрильный каучук, твердость 65–80 по Шору, допуски ±0,15 мм. Нарушение любого пункта — брак. В этом обзоре мы пройдемся по ключевым пунктам без воды. Затронем реальную цену, логику приемки и подводные камни логистики.
Если вы инженер или снабженец, эта информация сэкономит нервы. Не верьте словам «у нас всегда качественная резина». Проверяйте сертификаты, геометрию, механические свойства. Вот в чём загвоздка: визуально состав смеси не определить. Нужен лабораторный тест. Но косвенные признаки есть. Качественное кольцо тянется с усилием и плавно возвращается в форму. Хрупкость или чрезмерная пластичность — повод для детальной проверки.
Назначение и сферы применения
Стандарт регламентирует требования к резиновым кольцам круглого сечения для герметизации соединений пожарной арматуры. Область применения: напорные и всасывающие рукава, стволы, соединительные головки. Изделия работают под высоким давлением — до 1,2 МПа, а для арматуры высокого давления — до 3,0 МПа. Среда агрессивная: вода, пены, слабые растворы кислот и щелочей.
Важный нюанс, который не всегда очевиден при беглом чтении: эти кольца предназначены для статического уплотнения в соединениях типа «металл-резина-металл». Они не являются манжетами и не работают в подвижных узлах. Их задача — обеспечить мгновенную герметизацию при соединении рукавов. Потеря давления в критической ситуации недопустима.
На практике сфера применения диктует выбор материала. Бутадиен-нитрильный каучук (БНК) обладает высокой стойкостью к набуханию в воде и минеральных маслах. Это не просто формальность. Путаница в материале при заказе — частая причина преждевременного выхода уплотнителя из строя. Заказали не ту резину — получили потерю герметичности через месяц.
Технические требования: материалы и геометрия
Стандарт предъявляет жесткие и конкретные требования ко всем аспектам изделия. Прямолинейность, точность диаметра сечения, отсутствие дефектов поверхности — ключевые показатели. Они обеспечивают создание точного натяга в канавке соединительной головки. Если допуски нарушены, кольцо либо не держит давление, либо его невозможно установить без повреждения.
На практике часто сталкиваюсь с тем, что основной дефект — некондиция по диаметру сечения. ГОСТ 6557-89 устанавливает допуск ±0,15 мм для большинства типоразмеров. Это не прихоть. Это расчет на надежную работу под давлением 3,0 МПа. Кольцо с заниженным сечением не обеспечит герметичности. С завышенным — повредится при сборке.
Материалы и физико-механические свойства
Стандарт предписывает использование резиновой смеси на основе бутадиен-нитрильного каучука. Твердость по Шору А нормирована: 65–80 единиц. Это оптимальный диапазон, обеспечивающий упругость для компенсации микродеформаций и жесткость для сопротивления выдавливанию. Предел прочности при растяжении — не менее 9,8 МПа. Относительное удлинение при разрыве — не менее 250%.
Остаточное удлинение после разрыва не должно превышать 20%. Низкое значение этого параметра критично — оно показывает, что материал сохраняет эластичность и не «течет» под длительной нагрузкой. Стойкость к рабочей среде: после выдержки в воде изменение массы не более ±5%, объема — +8%. Вот в чём загвоздка: дешевые аналоги часто не проходят этот тест.
Сравнение стандартов и таблица цен
ГОСТ 6557-89 не существует в вакууме. Часто встает вопрос: чем эти кольца отличаются от уплотнителей общего назначения? Ответ — кардинально. Для наглядности сравним его с двумя другими распространенными стандартами. Ключевое отличие — в стойкости к средам и жесткости допусков.
| Параметр | ГОСТ 6557-89 (пожарная) | ГОСТ 9833-73 (общее назначение) | Комментарий |
|---|---|---|---|
| Назначение | Статические соединения пожарной арматуры | Общее машиностроение, низкие давления | Разные условия эксплуатации |
| Материал | Бутадиен-нитрильный каучук (БНК) | Чаще кремнийорганический каучук (СКТ) | Разная стойкость к средам |
| Твердость, Шор А | 65–80 | 60–75 | Пожарные жестче |
| Допуск на сечение | ±0,15 мм | ±0,20–0,25 мм | Критично для герметичности |
| Средняя цена (шт.) | 45 – 180 руб. | 25 – 90 руб. | Зависит от типоразмера |
Как видно из таблицы, применение общего ГОСТ 9833-73 в пожарной технике недопустимо. Более мягкие допуски и иные требования к резиновой смеси ведут к потере герметичности под давлением. Цена в таблице — ориентировочная. Реальная цифра зависит от объема партии, региона и условий поставки.
Есть нюанс. Некоторые поставщики работают по собственным ТУ, ссылаясь на гибкость. Часто это способ снизить требования к стойкости к рабочей среде. Будьте осторожны. В техническом задании всегда указывайте номер ГОСТ. Это отсеет ненадежных производителей. Они просто не смогут подтвердить соответствие требуемым параметрам.
Бюджет закупки и логистика
Планирование бюджета на уплотнительные кольца — задача для технологов и снабженцев. Ошибки здесь ведут к кассовым разрывам. Стоимость материала зависит от марки резины, типоразмера, объема партии. Кольца большего диаметра и сечения дороже. Но и ресурс у них в экстремальных условиях выше.
Логистика съедает часть сметы. Резинотехнические изделия требуют особых условий хранения и перевозки. Защита от солнечного света, температурный режим от -15°C до +35°C — плюс 3-7% к цене. Если заказ срочный, экспресс-доставка удорожает еще на 15-20%. Многие забывают заложить это в смету.
Поэтому в расходы сразу закладываем качественный материал. Это инвестиция в надежность пожарной техники. Не гонитесь за самой низкой цифрой в коммерческом предложении. Спросите: «Какая марка резины? Какой протокол испытаний?». Если менеджер мнется — ищите другого. Прозрачность документации — признак надежности поставщика. Скрытность — признак экономии на сырье.
Приемка и контроль дефектов
Приемка партии колец должна быть системной. Вот практический алгоритм, выработанный годами. Визуальный контроль — первый и самый важный этап. Кольца не должны иметь пор, вздутий, раковин, надрезов, заусенцев, посторонних включений. Поверхность должна быть гладкой. Особое внимание — литниковым метинам. Они допускаются, но не должны выступать за пределы поверхности.
Измерения проводят универсальным инструментом: штангенциркулем, микрометром. На практике часто сталкиваюсь с тем, что основной дефект — некондиция по диаметру сечения. Проверяйте случайные образцы из разных коробок. Раз за разом при приемке мы измеряем диаметр сечения в нескольких точках. Разброс свыше ±0,15 мм — брак.
Для контроля физико-механических свойств от партии отбираются образцы и испытываются в лаборатории. Если на производстве нет своей лаборатории, настоятельно рекомендую требовать у поставщика протоколы испытаний на каждую партию. Без этого документа приемка невозможна. Экономия на качественном контроле для такой продукции неминуемо выльется в брак на этапе эксплуатации.
Где купить: выбор поставщика
Вопрос «где купить» стоит остро. Рынок полон перекупщиков без собственного производства. Ищите заводы с собственными пресс-формами и лабораторией контроля качества. При запросе коммерческого предложения сразу указывайте номер ГОСТ. Это отсечет предложения с низким качеством. Требуйте паспорт на партию. В нем должны быть марка резины, результаты испытаний на твердость и прочность.
Без этого документа приемка невозможна. Проверяйте репутацию. Звоните на предприятия, где они уже поставляли. Спросите технологов: «Как кольца ведут себя в эксплуатации? Был ли брак?». Брак при транспортировке — частая проблема. Кто оплачивает поврежденные изделия? Этот момент должен быть прописан в договоре.
Не ленитесь проверять. Одно дефектное кольцо может вывести из строя пожарный рукав в критический момент. А замена узла в боевой технике — это простой и дополнительные затраты. Качественный уплотнитель из БНК — это стабильность работы пожарной арматуры. Следование предписаниям ГОСТ 6557-89 — гарантия надежности. В современных условиях это умение бесценно. Не гонитесь за самой низкой ценой. Дешевая резина в пожарной технике — мина замедленного действия.
Часто задаваемые вопросы
Можно ли использовать кольца общего назначения вместо пожарных?
Нет. ГОСТ 9833-73 не нормирует стойкость к пенам и химическим реагентам так жестко. Риск потери герметичности под давлением — реальный.
Сколько стоит доставка партии колец?
Зависит от объема и региона. Спецусловия хранения добавляют 3-7% к стоимости. Для срочных заказов — еще +15-20%.
Какой запас колец держать на складе?
Рекомендую +20% на технологические потери и аварийную замену. Для пожарных частей — два комплекта в ротации.
В чем главная ошибка при заказе?
Заказ без указания типоразмера и марки резины. В итоге привозят не тот уплотнитель, и он не подходит для конкретной арматуры.
