Описание
Качество чистовой обработки древесины зависит не только от станка. Режущий инструмент — это сердце процесса. Если ножи «не те», поверхность пойдет волной, а вибрация убьет подшипники шпинделя. Именно поэтому ГОСТ 6567-75 остается эталоном для плоских ножей с прямолинейной кромкой. Документ старый, но живой. Он диктует требования к геометрии, материалам и твердости. Но рынок полон «аналогов». Менеджеры предлагают купить ножи по цене ниже заводской. Часто это заканчивается браком партии и простоем линии. Разберемся, что требует стандарт и где скрыты финансовые риски.
Практик знает: экономия на инструменте — это мнимая выгода. Дешевый нож тупится быстрее, дает сколы, требует частой переточки. В итоге стоимость минуты простоя станка перекрывает разницу в цене. ГОСТ 6567-75 задает жесткую планку. Сталь 9ХФ или 9Х5ВФ, твердость 57–61 HRC, допуски на толщину. Нарушение любого пункта — брак. В этом обзоре мы пройдемся по ключевым пунктам без воды. Затронем реальную цену, логику приемки и подводные камни логистики.
Если вы технолог или снабженец, эта информация сэкономит нервы. Не верьте словам «у нас всегда хорошая сталь». Проверяйте документы, геометрию, твердость. Вот в чём загвоздка: визуально марку стали не определить. Нужен лабораторный тест или хотя бы твердомер в цеху. Но косвенные признаки есть. Качественный нож звенит при легком ударе. Глухой звук — признак внутренних напряжений или пережога при шлифовке.

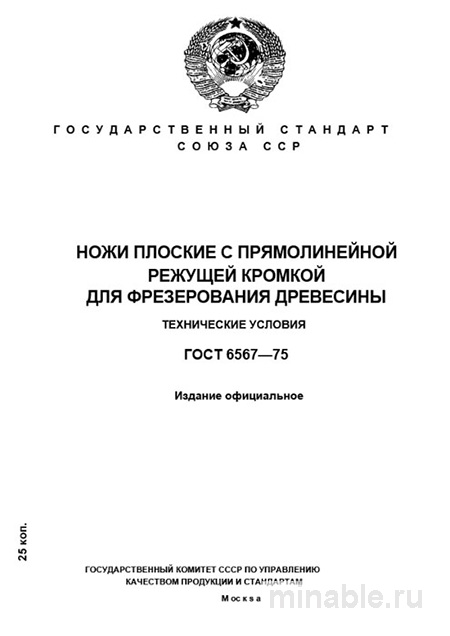

Назначение и область применения
Стандарт устанавливает технические условия на плоские ножи для фрезерования древесины и древесных материалов. Область применения: фуговальные, рейсмусовые, четырехсторонние и фрезерные станки. Ключевой акцент — на чистовой обработке, где требуется высокая точность геометрии. Инструмент работает на высоких скоростях, под центробежной нагрузкой. Любое отклонение от нормы ведет к вибрации, браку поверхности, а в худшем случае — к вылету ножа.
Важно понимать: ГОСТ 6567-75 не распространяется на инструмент для металлов или пластиков. Требования к материалу и термообработке оптимизированы под абразивные свойства древесины. Да, дерево тоже абразив. Смола, кремний в волокнах, сучки — все это изнашивает кромку. Поэтому стандарт жестко регламентирует твердость после закалки.
На практике область применения диктует выбор типа ножа. Тип 1 — с отверстиями под крепеж, Тип 2 — с пазами. Размеры привязаны к стандартным пазам барабанов. Путаница в типоразмерах при заказе — частая причина простоя. Заказали не ту длину — нож не встанет в барабан. Или встанет, но с биением. Итог — брак и переточка за свой счет.
Технические требования: геометрия и материалы
Стандарт детально прописывает критические параметры. Прямолинейность режущей кромки и плоскостность полотна — ключевые показатели. Они обеспечивают равномерное прилегание к опорной поверхности. Если плоскостность нарушена, нож «играет» в барабане. Вибрация растет, чистота поверхности падает.
На практике часто сталкиваюсь с тем, что при замене ножей разных производителей в одном барабане возникает дисбаланс. Проблема почти всегда в микронных отклонениях по толщине. ГОСТ 6567-75 устанавливает жесткие допуски. Для ножа толщиной 4 мм допуск h12 (-0.12 мм). Это не прихоть. Это расчет на безопасную работу при высоких оборотах.
Материалы и твердость
Стандарт предписывает две группы сталей. Основная — легированные инструментальные: 9ХФ и 9Х5ВФ. Они сбалансированы по прочности, износостойкости и стоимости. Углеродистые У8А и У9А применяются реже, для менее нагруженных операций. Твердость после термообработки нормирована: 57–61 HRC для легированных, 56–60 HRC для углеродистых.
Этот диапазон — золотая середина. Твердость ниже приведет к быстрому затуплению и завалу кромки. Выше — к повышенной хрупкости. Встретил сучок или забытый гвоздь — кромка выкрошилась. Важный нюанс: твердость должна быть равномерной по всей длине. Локальные «мягкие» зоны — прямой брак. Проверка твердомером Роквелла в нескольких точках — обязательная процедура.
Сравнение стандартов и таблица цен
ГОСТ 6567-75 не существует в вакууме. Часто в цехах встречаются ножи по другим стандартам. Прямое применение вместо специализированного инструмента — частая ошибка. Основное сравнение — с ножами строгальными по ГОСТ 9769-79. Они похожи, но не взаимозаменяемы.
| Параметр | ГОСТ 6567-75 (фрезерные) | ГОСТ 9769-79 (строгальные) | Комментарий |
|---|---|---|---|
| Назначение | Вращательное резание, высокие скорости | Возвратно-поступательное, низкие скорости | Не взаимозаменяемы |
| Типовые длины | До 200 мм и более, под барабаны | Короткие, под ножевые валы | Разная посадка |
| Конструкция | С отверстиями или пазами | Со сложными пазами, фасонные | Разный крепеж |
| Допуск на толщину | Жестче, h12 (-0.12 мм) | Мягче | Критично для балансировки |
| Средняя цена (шт.) | 1200 – 3500 руб. | 800 – 2200 руб. | Зависит от стали и длины |
Вывод прост: применение строгальных ножей во фрезерных барабанах недопустимо. Риск вылета из-за несоответствия допусков и центробежной силы — реальная угроза безопасности. Плюс качество обработки страдает. В таблице видно: фрезерные ножи дороже. Но эта разница оправдана надежностью. Дешевый аналог может выйти боком.
Есть нюанс. Некоторые заводы работают по собственным ТУ, ссылаясь на гибкость. Часто это способ снизить требования к твердости. Будьте осторожны. В техническом задании всегда указывайте номер ГОСТ. Это отсеет ненадежных производителей. Они просто не смогут подтвердить соответствие.
Бюджет закупки и логистика
Планирование бюджета на режущий инструмент — задача для технологов и снабженцев. Ошибки ведут к кассовым разрывам. Стоимость ножей зависит от марки стали, длины, объема партии. Легированная сталь 9ХФ дороже углеродистой У8А. Но и ресурс у нее выше. Считайте не цену за штуку, а цену за минуту реза.
Логистика съедает часть сметы. Ножи — товар хрупкий. Требуется специальная упаковка, исключающая повреждение кромки. Доставка курьером или транспортной компанией — плюс 5-10% к цене. Если заказ срочный, экспресс-доставка удорожает еще на 20-30%. Многие забывают заложить это в смету.
Поэтому в расходы сразу закладываем качественный инструмент. Это инвестиция в стабильность процесса. Не гонитесь за самой низкой цифрой в коммерческом предложении. Спросите: «Какая сталь? Какая твердость?». Если менеджер мнется — ищите другого. Прозрачность состава — признак надежности. Скрытность — признак экономии на термообработке.
Приемка и контроль качества
Приемка партии ножей должна быть системной. Вот практический алгоритм, выработанный годами. Визуальный осмотр: поверхность без окалины, коррозии, трещин. Режущая кромка — без сколов и синих побежалостей. Побежалость — признак перегрева при шлифовке. Такой нож быстро сядет.
Проверка геометрии: толщина и ширина микрометром в 3-5 точках. Разброс не должен превышать допусков. Прямолинейность контролируется на поверочной плите щупом. На практике зазор свыше 0.03 мм на 100 мм — уже повод для детального изучения. Кривой нож даст биение.
Контроль твердости: выборочно, 2-3 ножа из партии, проверить на твердомере. Раз за разом при приемке мы проверяем не только середину, но и зоны у крепежных отверстий. Там при термообработке могли возникнуть остаточные напряжения. Локальный «мягкий» участок — прямой брак. Возвращайте партию без разговоров.
Где купить: выбор поставщика
Вопрос «где купить» стоит остро. Рынок полон перекупщиков. Ищите производителей с собственным металлопрокатом и термоучастком. При запросе коммерческого предложения сразу указывайте номер ГОСТ. Это отсечет предложения с низким качеством. Требуйте паспорт на партию. В нем должны быть марка стали, результаты испытаний на твердость.
Без этого документа приемка невозможна. Проверяйте репутацию. Звоните на производства, где они уже поставляли. Спросите технологов: «Как держит кромка? Был ли брак?». Брак при транспортировке — частая проблема. Кто оплачивает поврежденные ножи? Этот момент должен быть прописан в договоре.
Не ленитесь проверять. Один дефектный нож может испортить партию заготовок. А переточка всего комплекта — это простой и затраты. Качественный инструмент — это стабильность процесса. Следование предписаниям ГОСТ 6567-75 — гарантия надежности. В современных условиях это умение бесценно. Не гонитесь за самой низкой ценой. Дешевая сталь в деревообработке — мина замедленного действия.
Часто задаваемые вопросы
Можно ли использовать строгальные ножи вместо фрезерных?
Нет. Разная конструкция крепления и допуски на толщину. Риск вылета ножа при высоких оборотах — реальная угроза безопасности.
Сколько стоит переточка одного ножа?
В среднем 300–600 рублей за штуку, зависит от длины и сложности профиля. Но переточка имеет лимит — обычно 5–7 раз, пока не исчерпается ресурс по ширине.
Какой запас ножей держать на складе?
Рекомендую комплект +20% на быстрый износ и аварийную замену. Для непрерывного производства — два полных комплекта в ротации.
В чем главная ошибка при заказе?
Заказ без указания марки стали и твердости. В итоге привозят У8А вместо 9ХФ, и ножи садятся в два раза быстрее.
