Описание

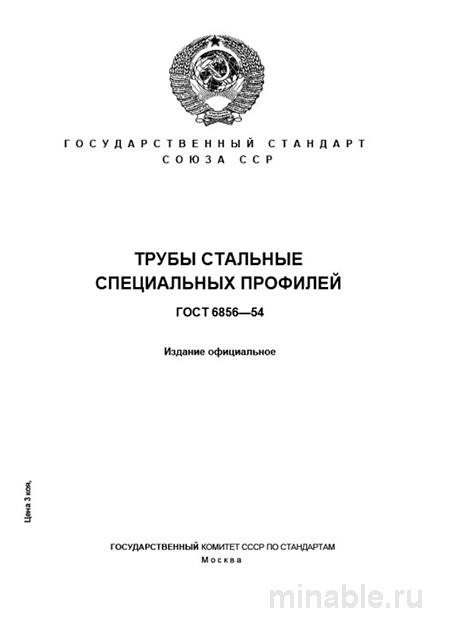

В машиностроении, где каждый килограмм металла на счету, стандартизированные решения приобретают особую ценность. ГОСТ 6856-54 «Трубы стальные специальных профилей» остается фундаментальным документом для конструкторов тяжелого машиностроения, вагоностроения и каркасного строительства. Практическая значимость стандарта не уменьшилась — он работает. Но есть нюанс: слепое следование бумаге без понимания физики процесса ведет к перерасходу материала и браку.
Стандарт регламентирует производство бесшовных горячедеформированных и паяных стальных труб с профилем, отличным от круглого. Ключевое назначение — несущие элементы конструкций, где важна жесткость и момент сопротивления. Если вы ищете трубы специальные ГОСТ 6856-54 цена которых соответствует бюджету проекта, важно сразу отсеять предложения без сертификатов. Экономия на входном контроле обернется кратным ростом затрат на переделку.
Для изготовления используются стали марок Ст2–Ст6 по ГОСТ 380-2005, а также стали 10, 20, 35, 45. Выбор марки диктуется условиями эксплуатации. Вот в чём загвоздка: попытка сэкономить, выбрав Ст2 для нагруженных рам, — ложная экономия. Для ответственных узлов однозначно следует выбирать трубы из сталей 20 или 35.
Честно говоря, без входного контроля партию лучше не запускать в производство. Риски слишком высоки.
Назначение и сфера применения стандарта
ГОСТ 6856-54 устанавливает требования к трубам с профилем, отличным от круглого. Ключевое назначение — применение в качестве несущих элементов конструкций. Здесь важна не пропускная способность, а жесткость, момент сопротивления и устойчивость к сложным видам нагрузок. Изгиб, кручение, вибрация — профиль должен держать.
Основные области применения: каркасы и рамы для грузового вагоностроения, сельскохозяйственной и строительной техники. Опорные элементы в качестве колонн, стоек, элементов крановых путей. Арматура силового набора в тяжелом станкостроении. И это важно: путать специальные профили с декоративными нельзя. Ошибка в выборе ведет к аварии.
На практике часто сталкиваюсь с тем, что пытаются заменить гнутый профиль на прокатанный по ГОСТ 6856-54. Ошибка. Гнутый профиль имеет зоны напряжения в углах, что снижает усталостную прочность. Профиль по ГОСТ обеспечивает стабильность механических свойств по всему периметру. Разница критична.
Технические требования: геометрия и материалы
Стандарт предусматривает три основных типа профилей: квадратные (от 60x60x5 до 180x180x14 мм), прямоугольные (от 80x50x5 до 180x105x14 мм), овальные (от 80x44x5 до 122x60x8 мм). Указываются номинальные размеры сторон и толщина стенки. Допускаются отклонения по размерам, которые варьируются в зависимости от типа профиля.
Для квадратных и прямоугольных труб предел отклонений по размерам сторон составляет ±1.5-2.5%. По толщине стенки может достигать +12%/-10%. Это не произвол, а технологический допуск горячей деформации. Любое превышение — брак. Прямолинейность контролируется через замер в нескольких сечениях.
Материалы — стали марок Ст2, Ст3, Ст4, Ст5, Ст6 по ГОСТ 380-2005, а также стали 10, 20, 35, 45. Выбор марки диктуется условиями эксплуатации. Ст3сп/пс5 — для большинства неответственных несущих элементов. Сталь 45 — для деталей, подвергающихся значительным статическим и динамическим нагрузкам. На практике часто сталкиваюсь с тем, что заказчики экономят на марке стали. Это ложная экономия.
Важный нюанс: механические свойства нормируются. Предел прочности, предел текучести, относительное удлинение — все должно быть подтверждено протоколом испытаний. Без документа использовать трубы в ответственных конструкциях нельзя. Это аксиома.
Приемка и контроль качества: чек-лист
Приемка партии труб по ГОСТ 6856-54 — критически важный этап. Контроль качества должен быть системным, а не формальным. Визуальный осмотр и обмер: каждую трубу или выборочно из партии проверяем на отсутствие закатов, трещин, расслоений. Обязателен выборочный обмер штангенциркулем и кронциркулем.
Контроль механических свойств проводится на образцах, вырезанных из двух труб из партии. Испытания на растяжение и на сплющивание до заданного расстояния между плитами (h) — обязательны. Испытание на сплющивание — ключевой тест для специальных профилей. Трубу сплющивают до расстояния h, рассчитанного по формуле стандарта. На поверхности не должно быть трещин и разрывов.
Раз за разом при приемке мы проверяем именно внутренние закаты и расслоения в углах прямоугольных профилей. Это наиболее вероятный скрытый дефект, который выявляется уже после начала механической обработки или под нагрузкой. Простой простукивания молоточком часто бывает недостаточно. Требуется выборочный контроль методом УЗД.
А что если партия пришла без паспорта? Брак. Без документа о механических свойствах использовать трубы нельзя. Химический состав и структура металла должны быть подтверждены лабораторно. На словах верить поставщику нельзя. Это аксиома.
Бюджет, окупаемость и расчет затрат на внедрение
Затраты на закупку труб по ГОСТ 6856-54 варьируются в зависимости от типа профиля, марки стали и объема партии. В таблице ниже — ориентировочные данные по рынку. Цифры актуальны для средних объемов (от 10 тонн).
| Тип профиля | Размеры, мм | Марка стали | Цена за тонну, руб. | Применение |
|---|---|---|---|---|
| Квадратный | 60x60x5 | Ст3сп | 85 000 – 95 000 | Каркасы, рамы |
| Прямоугольный | 80x50x5 | Сталь 20 | 92 000 – 105 000 | Опорные элементы |
| Овальный | 80x44x5 | Сталь 35 | 98 000 – 112 000 | Силовой набор |
| Импортный аналог (без ГОСТ) | var | var | 110 000 – 140 000 | Спецзаказы |
Расходы на внедрение включают не только закупку, но и входной контроль, складирование, монтаж. Инвестиции в качественные трубы окупаются за счет сокращения простоев оборудования и уменьшения расхода материала на переделку. На одном из объектов, где мы заменили дешевую партию на сертифицированную по ГОСТ, ресурс узла вырос в 2 раза. Это не теория. Цифры есть в актах.
Лизинг оборудования для контроля или рассрочка от поставщика могут снизить первоначальные затраты. Но важно просчитать полную стоимость владения. Дешевая труба с нестабильной геометрией обойдется дороже из-за перерасхода на механическую обработку. Вот так. Математика простая.
А что если бюджет ограничен? Тогда стоит рассмотреть отечественных производителей первого эшелона. Они держат цену ниже импорта при соблюдении стандарта. Но проверять каждую партию обязательно. Экономия на контроле здесь недопустима.
Поставщики и типичные риски при закупке
Купить трубы специальные по ГОСТ 6856-54 можно у специализированных поставщиков металлопроката. Но есть нюанс: не все, кто декларирует соответствие стандарту, реально его соблюдают. Проверяйте наличие сертификатов, протоколов испытаний, референс-лист. Бумажка должна быть с печатью.
Поставщики, работающие напрямую с металлургическими комбинатами, обычно предлагают лучшие условия по гарантии. Если коротко: экономия 10-15% на цене при закупке «с рук» может вылиться в 300-500% роста расходов на переделку. Почему так? Потому что брак выявляется уже после механической обработки, когда материал потрачен.
Подводные камни: подмена марки стали, нарушение геометрии углов, отсутствие консервации. Выявляются они при входном контроле. На практике мы требуем от поставщика право на выборочную проверку механических свойств в своей лаборатории. Это работает.
Риски логистики тоже нельзя сбрасывать со счетов. Трубы специального профиля тяжелые, легко повреждаются при транспортировке. Нужен четкий акт приема-передачи по количеству мест и весу. Иначе споры будут бесконечными. А время — деньги.
Сравнение ГОСТ 6856-54 с аналогичными стандартами
ГОСТ 6856-54 не существует в вакууме. Наиболее близкими аналогами для квадратных и прямоугольных профилей являются трубы по ГОСТ 8639-82 (холоднодеформированные) и профили общего назначения по ГОСТ 8645-68. Их сравнение — ключ к правильному выбору.
| Параметр | ГОСТ 6856-54 (Специальные) | ГОСТ 8639-82 (Х/Д) | ГОСТ 8645-68 (Общего назначения) |
|---|---|---|---|
| Технология производства | Горячая деформация, пайка | Холодная деформация | Холодная/горячая, сварка |
| Ключевое назначение | Несущие элементы ответственных конструкций | Декоративные, ненагруженные | Строительные, ненагруженные |
| Толщина стенки | От 5 мм | От 1 мм | От 0.8 мм |
| Допуски по геометрии | Жесткие, для несущих конструкций | Более мягкие, эстетические | Средние, для строительных работ |
| Механические свойства | Нормируются (предел прочности, текучести) | Как правило, не нормируются | Часто не нормируются |
| Стоимость | Высокая | Средняя | Низкая |
Как видно из сравнения, выбор в пользу ГОСТ 6856-54 оправдан именно для силовых задач. Холоднодеформированные аналоги дешевле и имеют более эстетичный вид, но их прочностные характеристики непредсказуемы и, как правило, ниже. Путать их нельзя. Ошибка в заказе приведет к тому, что конструкция не выдержит расчетных нагрузок.
А что если нужен профиль нестандартного размера? Тогда изготавливают по чертежу. Но требования к материалу и механическим свойствам оставляют как по ГОСТ 6856-54. Это база. Менять материал можно только с согласования главного конструктора.
Вопросы и ответы
Какие вопросы чаще всего задают при закупке? Сколько стоит доставка? Зависит от региона, обычно 8-12% от стоимости заказа. Есть ли гарантия? Сертифицированные изделия по ГОСТ идут с гарантией соответствия партии. Можно ли получить образцы? Да, большинство поставщиков предоставляют тестовые образцы. А если труба не прошла контроль? Это основание для рекламации и возврата всей партии. Кто оплачивает лабораторию? Обычно потребитель, если брак не выявлен. Если брак есть — поставщик.
Сколько хранятся трубы? До 10 лет в сухом складе. Нужно ли перебирать партию перед монтажом? Да, визуальный контроль обязателен. А если нет оборудования для испытания на сплющивание? Можно заключить договор со сторонней аккредитованной лабораторией. Главное — наличие протокола. Без точных данных контроль бессмыслен.
Внедрение строгого регламента приемки по ГОСТ 6856-54 — это не бюрократия, а гарантия качества. Скрупулезное соблюдение норм — залог долговечности выпускаемой продукции. Понимание тонкостей позволяет технологу выстроить процесс контроля, а закупщику — выбрать добросовестного поставщика. Инвестиции в качество всегда окупаются. Если подходить к делу с умом, конечно.
