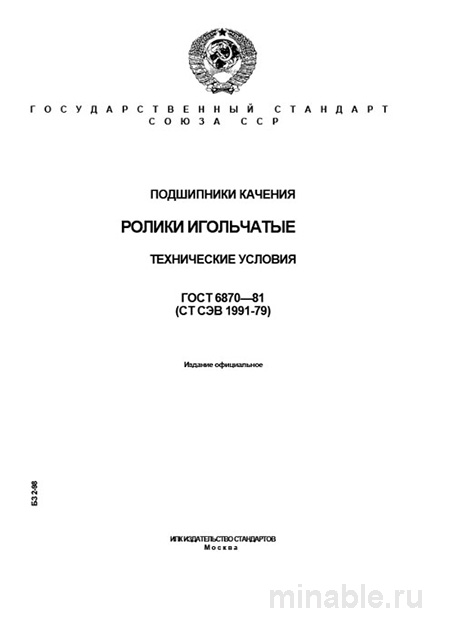

В машиностроении надежность узла часто зависит от качества мельчайших компонентов. Игольчатые ролики, несмотря на простоту, — критически важные элементы подшипников качения. От них напрямую зависят нагрузочная способность, долговечность и безотказность механизма. ГОСТ 6870-81 «Подшипники качения. Ролики игольчатые. Технические условия» — фундаментальный документ, регламентирующий производство и приемку этих деталей. Спустя десятилетия он остается актуальным ориентиром для инженеров. Но есть нюанс: слепое следование бумаге без понимания физики процесса ведет к браку.
Стандарт распространяется на ролики номинальными диаметрами от 1,5 до 6 мм и длинами от 4 до 30 мм. Главная задача — обеспечить взаимозаменяемость продукции разных заводов. Если вы ищете ГОСТ 6870-81 ролики игольчатые цена которых соответствует бюджету, важно сразу отсеять предложения без сертификатов. Экономия на входном контроле обернется кратным ростом затрат на ремонт.
Для изготовления используются подшипниковые стали марок ШХ15, ШХ15СГ, ШХ20СГ. Твердость поверхности — 61–65 HRC. Вот в чём загвоздка: прокаливаемость должна быть такой, чтобы не оставалось следов отпуска. На практике сталкиваюсь с тем, что ролики от некрупных поставщиков имеют неравномерную твердость. Это ведет к выкрашиванию под нагрузкой.
Честно говоря, без входного контроля партию лучше не запускать в производство. Риски слишком высоки.
Назначение и область применения стандарта
ГОСТ 6870-81 устанавливает технические условия на игольчатые ролики для комплектации подшипников качения. Также они могут использоваться как самостоятельные детали, например, наполнители в бескорпусных узлах скольжения. Область применения широка: от автомобильных трансмиссий до авиационных двигателей. Но везде требования едины.
Основная практическая задача — обеспечить беспроблемную работу в сборочных единицах, спроектированных по общесоюзным нормалям. Если ролик не входит в клетку или вызывает перегрев — это нарушение стандарта. И это важно. Многие забывают, что стандарт касается именно игольчатых форм, а не цилиндрических коротких роликов. Путаница здесь недопустима.
На практике часто вижу, как пытаются заменить игольчатые ролики на цилиндрические аналогичного размера. Ошибка. Соотношение длины к диаметру у игольчатых роликов другое (L ≥ 2,5d). Замена меняет пятно контакта и распределение нагрузок. Результат — ускоренный износ дорожек качения.
Технические требования: материалы и геометрия
Стандарт предъявляет жесткие требования ко всем параметрам. Материалы — подшипниковые стали. Твердость 61–65 HRC. Но главное — геометрия. Допуск на диаметр для основной номенклатуры установлен по 5-му классу точности (до 0,0025 мм). Это ювелирная точность. Любое отклонение ведет к неравномерной нагрузке.
Допуск на разноразмерность в партии — не более 0,002 мм для роликов одного номинала. Ключевой параметр. Если разброс больше, некоторые ролики будут перегружены, другие — работать вхолостую. Овальность и огранка не должны превышать половины допуска на диаметр. Прямолинейность контролируется через замер диаметра в нескольких сечениях.
Чистота поверхности — отдельная тема. Поверхность без следов обработки, рифлений, забоин. Шероховатость торцов — не грубее Ra 2,5 мкм. Боковой поверхности — не грубее Ra 0,32 мкм (для d=3–6 мм). Раз за разом при приемке мы проверяем именно разноразмерность и шероховатость. Эти параметры проще всего «упустить» в погоне за объемом. А их несоблюдение мгновенно аукается гулом и перегревом.
Важный нюанс: контроль твердости на самих роликах часто невозможен из-за малых размеров. Поэтому ведут контроль на технологических свидетелях — эталонных пластинах, прошедших термообработку в одной партии. Отсутствие свидетелей — повод для браковки.
Приемка и контроль качества: чек-лист
Стандарт описывает правила приемки и методы контроля. Партия должна быть однородной по термообработке. Контроль выборочный. Объем выборки регламентирован. Измерение диаметра проводится пневматическим или механическим точным прибором (оптиметр, микрокатор) в трех сечениях. Из трех замеров вычисляется среднее арифметическое.
Контроль разноразмерности — это контроль разброса полученных средних значений по всем роликам в выборке. Визуальный контроль обязателен на отсутствие выкрашиваний, коррозии, трещин. Проводится с помощью лупы 4-7x. Настоятельно рекомендую обращать особое внимание на состояние торцов. Заусенцы, сколы или прижоги на них — верный признак бракованной партии.
А что если партия пришла без паспорта? Брак. Без документа о термообработке использовать ролики нельзя. Химический состав и структура металла должны быть подтверждены лабораторно. На словах верить поставщику нельзя. Это аксиома.
Хранение тоже регламентировано. Игольчатые ролики должны лежать в консервационной смазке в герметичной таре. Появление следов коррозии недопустимо. Даже малейшая ржавчина на поверхности ролика работает как абразив внутри подшипника. Разрушение начнется через несколько часов работы.
Бюджет, окупаемость и расчет затрат на внедрение
Затраты на закупку роликов по ГОСТ 6870-81 варьируются в зависимости от класса точности и объема партии. В таблице ниже — ориентировочные данные по рынку. Цифры актуальны для средних объемов (от 1000 шт.).
| Тип ролика | Диаметр, мм | Цена за 1000 шт., руб. | Класс точности | Средний ресурс, час. |
|---|---|---|---|---|
| Игольчатый (стандарт) | 2,0 – 3,0 | 15 000 – 22 000 | 5 | 10 000 – 15 000 |
| Игольчатый (премиум) | 3,0 – 5,0 | 25 000 – 35 000 | 4 | 20 000 – 25 000 |
| Импортный аналог (без ГОСТ) | 2,0 – 5,0 | 30 000 – 45 000 | ABEC-7 | 15 000 – 20 000 |
| Брак (возврат/утиль) | любой | 0 (убытки) | - | 0 |
Расходы на внедрение включают не только закупку, но и входной контроль, хранение, монтаж. Инвестиции в качественные ролики окупаются за счет сокращения простоев оборудования. На одном из объектов, где мы заменили дешевую партию на сертифицированную по ГОСТ, ресурс узла вырос в 2,5 раза. Это не теория. Цифры есть в актах.
Лизинг оборудования для контроля или рассрочка от поставщика могут снизить первоначальные затраты. Но важно просчитать полную стоимость владения. Дешевый ролик с ресурсом 5000 часов обойдется дороже, чем надежный на 20000 часов при одинаковой цене закупки. Вот так. Математика простая.
А что если бюджет ограничен? Тогда стоит рассмотреть отечественных производителей первого эшелона. Они держат цену ниже импорта при соблюдении стандарта. Но проверять каждую партию обязательно. Экономия на контроле здесь недопустима.
Поставщики и типичные риски при закупке
Купить игольчатые ролики по ГОСТ 6870-81 можно у специализированных поставщиков подшипниковой продукции. Но есть нюанс: не все, кто декларирует соответствие стандарту, реально его соблюдают. Проверяйте наличие сертификатов, протоколов испытаний, референс-лист. Бумажка должна быть с печатью.
Поставщики, работающие напрямую с заводами-изготовителями, обычно предлагают лучшие условия по гарантии. Если коротко: экономия 10-15% на цене при закупке «с рук» может вылиться в 300-500% роста расходов на ремонт узла. Почему так? Потому что брак выявляется уже в эксплуатации, когда заменять нужно весь подшипник.
Подводные камни: подмена стали (вместо ШХ15 используют обычную углеродистую), нарушение геометрии торцов, отсутствие консервации. Выявляются они при входном контроле. На практике мы требуем от поставщика право на выборочную проверку твердости в своей лаборатории. Это работает.
Риски логистики тоже нельзя сбрасывать со счетов. Ролики мелкие, легко теряются или повреждаются при транспортировке. Нужен четкий акт приема-передачи по количеству мест и весу. Иначе споры будут бесконечными. А время — деньги.
Сравнение ГОСТ 6870-81 с аналогичными стандартами
ГОСТ 6870-81 не существует в вакууме. Его часто путают со стандартом на ролики более общего назначения. Ключевые различия иллюстрирует таблица ниже. Понимание этих различий помогает избежать ошибок при заказе.
| Параметр | ГОСТ 6870-81 (Игольчатые) | ГОСТ 324-2014 (Цилиндрические) |
|---|---|---|
| Основное назначение | Игольчатые подшипники, наполнители | Роликоподшипники с цилиндрическими роликами |
| Соотношение L/d | От ~2,5 до 5 (L ≥ 2,5d) | До 2,5 (L ≤ 2,5d) |
| Номинальные размеры (d) | 1,5 – 6 мм | 5 – 70 мм |
| Допуски по диаметру | Строже (5-й класс точности) | Как правило, 6-й класс точности |
| Требования к разноразмерности | Жестче (не более 0,002 мм) | Мягче (0,004–0,008 мм) |
| Шероховатость | Жестче (Ra 0,32 – 0,4 мкм) | Мягче (Ra 0,63 мкм) |
Как видно из сравнения, ГОСТ 6870-81 предъявляет более высокие требования к точности и качеству поверхности. Это обусловлено особенностями применения в стесненных условиях при высоких удельных нагрузках. Путать их нельзя. Ошибка в заказе приведет к тому, что деталь просто не встанет на место или быстро выйдет из строя.
А что если нужен ролик нестандартного размера? Тогда изготавливают по чертежу. Но требования к материалу и твердости оставляют как по ГОСТ 6870-81. Это база. Менять материал можно только с согласования главного конструктора.
Вопросы и ответы
Какие вопросы чаще всего задают при закупке? Сколько стоит доставка? Зависит от региона, обычно 5-10% от стоимости заказа. Есть ли гарантия? Сертифицированные изделия по ГОСТ идут с гарантией соответствия партии. Можно ли получить образцы? Да, большинство поставщиков предоставляют тестовые образцы. А если ролик не прошел контроль? Это основание для рекламации и возврата всей партии. Кто оплачивает лабораторию? Обычно потребитель, если брак не выявлен. Если брак есть — поставщик.
Сколько хранятся ролики? До 5 лет в консервации. Нужно ли перебирать партию перед монтажом? Да, визуальный контроль обязателен. А если нет оптиметра? Можно использовать пневмостепломер. Главное — точность замера. Без точных данных контроль бессмыслен.
Внедрение строгого регламента приемки по ГОСТ 6870-81 — это не бюрократия, а гарантия качества. Скрупулезное соблюдение норм — залог долговечности выпускаемой продукции. Понимание тонкостей позволяет технологу выстроить процесс контроля, а закупщику — выбрать добросовестного поставщика. Инвестиции в качество всегда окупаются. Если подходить к делу с умом, конечно.
