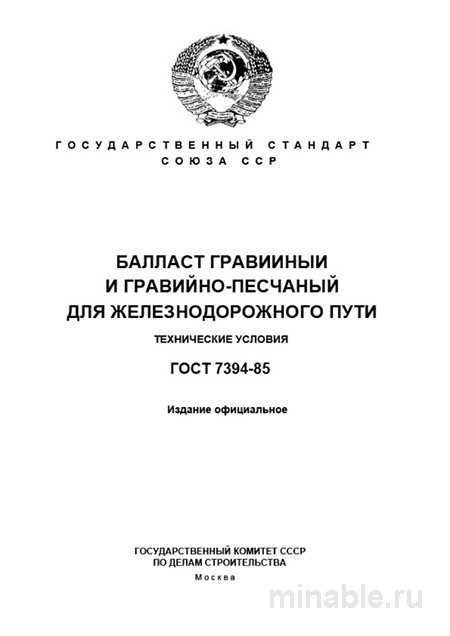

Стабильность железнодорожного полотна зависит от каждого компонента верхнего строения пути. Гравийный балласт — это фундамент, который держит на себе динамические и статические нагрузки от подвижного состава. Ошибка в приемке материала ведет к просадкам, нарушению геометрии пути и росту эксплуатационных затрат. ГОСТ 7394-85 «Балласт гравийный для железнодорожного пути. Технические условия» — рабочий инструмент для инженеров инфраструктуры, который отделяет качественный материал от брака. Когда вы планируете купить партию балласта, именно протокол соответствия этому стандарту становится гарантом безопасности движения.
В статье разберем, как применять стандарт на практике, где скрыты подводные камни и во сколько реально обходится входной контроль. Несмотря на возраст, документ остается актуальным для магистралей широкой колеи и подъездных путей промышленных предприятий. Вот в чём загвоздка: многие путают гравийный балласт со щебнем для высокоскоростных линий. Ошибка в выборе типа материала ведет к быстрому разрушению балластной призмы под нагрузкой.
Назначение и область применения стандарта
ГОСТ 7394-85 устанавливает технические условия на природные гравийные и гравийно-песчаные смеси. Также стандарт покрывает щебеночно-гравийно-песчаные смеси, получаемые при дроблении гравийно-песчаных пород. Ключевая область — устройство балластной призмы железнодорожного пути.
Важно понимать: стандарт не распространяется на балласт для высокоскоростных магистралей и особо нагруженных участков. Там применяется исключительно щебень из твердых горных пород по ГОСТ 7392-2014. Гравийный балласт — решение для определенного класса нагрузок. Его выбор должен быть технико-экономически обоснован. Честно говоря, многие закупщики упускают это из виду и пытаются применять ГОСТ 7394-85 там, где нужны более жесткие нормативы.
На практике это означает, что стандарт покрывает огромный пласт инфраструктурных проектов. От ремонтных нужд до промышленных подъездных путей. Если вы используете балласт для магистралей с высокой интенсивностью движения, прочность — первый параметр для проверки. Путаница здесь может привести к катастрофическим последствиям: повышенному обводнению, просадкам, нарушению геометрии пути.
Технические требования: геометрия, состав и свойства
Стандарт предъявляет комплекс требований, которые условно можно разделить на три группы. Каждая важна при составлении технических условий на закупку или при проведении входного контроля.
Гранулометрический состав
Балласт делится на две основные фракции. Крупная — с размером зерен от 25 до 60 мм. Это основная несущая часть балластного слоя. Мелкая — с размером зерен от 3 до 25 мм. Выполняет роль расклинивающего и дренирующего компонента.
Содержание зерен той или иной фракции строго нормируется. Раз за разом при приемке мы проверяем не просто наличие обеих фракций, а их процентное соотношение в партии. Превышение содержания мелкой фракции ведет к заиливанию и снижению дренирующих свойств. А избыток крупной — к недостаточной устойчивости шпал и быстрому нарушению рихтовки.
Физико-механические свойства
Это критически важная группа параметров, определяющая долговечность балластного слоя. Прочность определяется путем испытания на дробимость в цилиндре. Марка по дробимости должна быть не ниже Др12. Потери массы при испытании не более 12%.
Морозостойкость — марка не ниже F50. Материал должен выдерживать не менее 50 циклов замораживания-оттаивания без потери массы свыше установленной нормы. Содержание слабых разновидностей пород — не более 10% по массе. Это зерна, предел прочности которых в водонасыщенном состоянии менее 20 МПа.
Истираемость определяется в полочном барабане. Потери не должны превышать 25% (марка И2). На практике часто сталкиваюсь с тем, что поставщики предоставляют паспорта качества на карьер в целом, а не на конкретную отгружаемую партию. Прочность и морозостойкость — не постоянные величины для месторождения. Они могут меняться от уступа к уступу.
Вредные компоненты и засорители
Стандарт жестко лимитирует содержание глины в комках — не более 0,25% по массе. Пылевидных и глинистых частиц — не более 3%. Зерен пластинчатой и игловатой формы — не более 15%.
Именно эти, на первый взгляд, мелочи становятся причиной большинства проблем. Глина набухает при увлажнении и резко теряет прочность при динамическом воздействии. Лещадные зерна быстро дробятся, увеличивая содержание мелочи и нарушая однородность слоя. Превращают балластную призму в «пудинг».
Бюджет приемки и контроля
Внедрение контроля по ГОСТ 7394-85 требует ресурсов. Здесь важно разделить разовые затраты на оборудование и операционные расходы на лабораторные испытания. Приемка балласта — не формальная отгрузка вагонов. Это многоэтапный процесс входного контроля.
Важный нюанс, который не всегда очевиден при чтении самого ГОСТа: отбор проб должен производиться не из самого верха кузова самосвала или вагона, а по всей глубине. Поставщики нередко могут уложить вниз более качественный материал, а сверху — с повышенным содержанием глины или мелких фракций. Правильный отбор проб — по диагонали или штыковым способом с разных глубин.
Сколько стоит ошибка? Если партия не пройдет входной контроль, цена простоя пути и замены балласта может превысить стоимость самой закупки в разы. Поэтому инвестиции в грамотную лабораторию окупаются быстро. Первое, на что стоит обратить внимание визуально — это цвет и однородность материала. Разноцветие обычно говорит о неоднородности партии.
Ориентировочная стоимость контроля качества балласта
| Параметр | Собственная лаборатория | Аутсорсинг | Экспресс-проверка |
|---|---|---|---|
| Оборудование | от 2.5 млн руб. | 0 руб. | от 3.5 млн руб. |
| Стоимость 1 испытания | ~1500-2500 руб. (реактивы + ФОТ) | ~4000-6000 руб. | ~500 руб. |
| Точность (по ГОСТ 7394-85) | Высокая (арбитраж) | Высокая (арбитраж) | Средняя (скрининг) |
| Срок получения | 2-3 дня | 5-7 дней | 1 час |
Как видно из таблицы, для разовых партий выгоднее отдать образец в стороннюю организацию. Но если вы закупаете балласт потоком, своя лаборатория снижает бюджет на контроль в долгосрочной перспективе. Простейший полевой тест: сжатие горсти материала в руке. Если после разжатия ладони она слипается в комок — это верный признак критического превышения содержания глинистых частиц.
Сравнение стандартов
ГОСТ 7394-85 — не единственный документ на каменные материалы для инфраструктуры. Его часто путают с другими нормативами. Ключевые различия представлены в таблице. Это методологическая ошибка, которая ведет к неверным выводам при приемке.
| Параметр | ГОСТ 7394-85 (Гравий) | ГОСТ 7392-2014 (Щебень) | ГОСТ 8267-93 (Строительный) |
|---|---|---|---|
| Назначение | Балласт ЖД пути (определенные условия) | Балласт для магистралей, высокоскоростных линий | Общестроительные работы |
| Дробимость | Не ниже Др12 | Не ниже Др16, Др18 | От Др8 до Др24 |
| Слабые породы | Не более 10% | Не более 5% (для Др18 - 1%) | Не более 10% (для марки 100+ - 5%) |
| Морозостойкость | Не ниже F50 | Не ниже F100, F200 | От F15 до F400 |
| Лещадность | Не более 15% | Не более 15% (I группа) | До 35% (IV группа) |
Как видно из таблицы, гравийный балласт по своим прочностным и морозостойким характеристикам уступает щебню для балласта по ГОСТ 7392. Его применение требует тщательного расчета нагрузок и условий эксплуатации. В то же время, он существенно превосходит по требованиям общестроительный щебень. Что исключает возможность их взаимозаменяемости. И это важно.
Поставщики и логистика
Где взять качественный балласт? Рынок делится на карьеры-производители и дистрибьюторов инертных материалов. При заказе требуйте паспорт качества именно на отгружаемую партию, а не общий сертификат на месторождение. В паспорте должны быть указаны все ключевые параметры по ГОСТ 7394-85.
Заключите договор с аккредитованной лабораторией на проведение выборочных испытаний. Особенно важны испытания на дробимость и содержание глинистых частиц. Частота — не реже одного раза на крупную поставку или при смене уступа на карьере. Помните, что даже идеальный по качеству балласт может быть испорчен при транспортировке.
Грязные, замасленные полувагоны или самосвалы, ранее перевозившие другие грузы, загрязняют материал. Контролируйте чистоту транспорта. Следите за процессом разгрузки и укладки. Если при формировании балластной призмы материал сразу дает большую пыль или, наоборот, чрезмерно влажный и липкий — это повод остановить работы и провести внеплановую проверку.
Поставщиков оборудования стоит искать среди специализированных компаний, работающих с метрологией. Дешевые аналоги измерительных приборов могут не обеспечить требуемую точность. Это сведет на нет всю методику контроля. Не гонитесь за дешевизной. Цена качественного балласта — лакмусовая бумажка.
Дефекты и риски
Что может пойти не так при приемке балласта? Наиболее вероятные дефекты, которые мы выявляем, часто скрыты от глаз. Превышение содержания глинистых частиц. Выявляется полевым тестом на сжатие в ладони. Партию можно смело браковать без дальнейших сложных испытаний.
Неоднородность фракционного состава. Превышение мелкой фракции ведет к заиливанию. Избыток крупной — к недостаточной устойчивости шпал. Наличие органических остатков. Говорит о нарушении технологии добычи или хранения материала. Повышенная лещадность зерен.
Ведет к быстрому дроблению под нагрузкой и нарушению однородности слоя. Загрязнение при транспортировке. Масло, ГСМ, другие инородные материалы из предыдущих рейсов транспорта. Хранение тоже важно. Балласт должен храниться на подготовленных площадках с твердым покрытием. Вдали от источников загрязнения. Иначе материал потеряет дренирующие свойства.
Вопросы по закупке и контролю
Можно ли использовать ГОСТ 7394-85 для высокоскоростных магистралей?
Нет, стандарт не распространяется на высокоскоростные линии. Там применяется щебень по ГОСТ 7392-2014.
Какая стоимость испытания в сторонней лаборатории?
В среднем от 4000 до 6000 рублей за комплекс испытаний, в зависимости от региона и срочности.
Где купить сертифицированный балласт?
У официальных поставщиков карьеров с действующим паспортом качества на партию.
Чем опасен превышенный допуск по глинистым частицам?
Глина набухает при увлажнении, теряет прочность, превращает балластную призму в «пудинг». Проверяйте полевым тестом на сжатие.
ГОСТ 7394-85 — это рабочий инструмент, а не формальная бумажка. Его скрупулезное соблюдение — прямая экономия на будущих ремонтах пути и гарантия безопасности движения. Не позволяйте поставщикам упрощать требования. Всегда отстаивайте необходимость полноценного контроля качества. Помните: скупой платит дважды, а в вопросах железнодорожной безопасности — цена ошибки неизмеримо высока.
