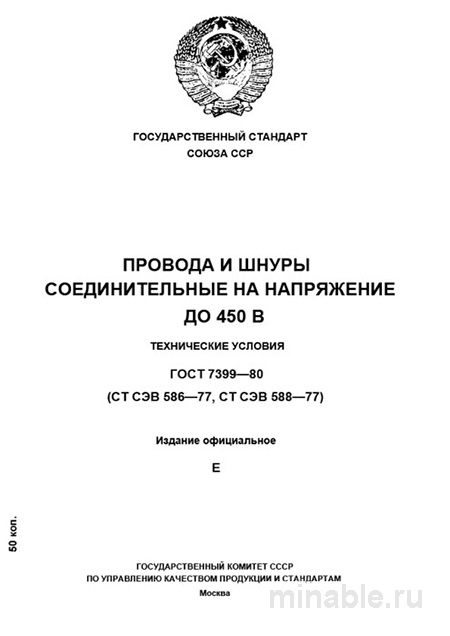

Надежность электроприбора часто упирается в качество шнура питания. Сгоревшая изоляция или отгоревшая жила — это не просто замена кабеля, это риск пожара и простоя линии. ГОСТ 7399-80 «Провода и шнуры соединительные на напряжение до 450 В. Технические условия» — документ, который отделяет безопасную продукцию от кустарной подделки. Для инженеров и снабженцев понимание этого стандарта — вопрос финансовой безопасности. Когда вы планируете купить партию шнуров для производства, именно протокол соответствия ГОСТ 7399-80 становится гарантом того, что вы платите за металл, а не за воздух в изоляции.
В статье разберем, как применять стандарт на практике, где скрыты подводные камни и во сколько реально обходится входной контроль. Несмотря на возраст, документ остается рабочим инструментом. Вот в чём загвоздка: многие путают соединительные шнуры с монтажными проводами. Ошибка в выборе типа изделия ведет к быстрому выходу из строя из-за усталости металла при изгибе.
Назначение и область применения
Стандарт регламентирует технические условия на производство гибких медных проводов и шнуров. Они предназначены для стационарного и нестационарного присоединения электроприборов к сетям напряжением до 450 В переменного тока (частота до 400 Гц) или до 600 В постоянного тока.
Ключевая область — бытовая и промышленная низковольтная аппаратура. От утюгов и холодильников до станков и ручного электроинструмента. Важно понимать: стандарт охватывает именно соединительные изделия. Те, что заканчиваются вилкой или являются сменным элементом между прибором и сетью. Это отличает их от стационарной проводки в стенах.
На практике это означает, что ГОСТ 7399-80 покрывает огромный пласт кабельно-проводниковой продукции общего назначения. Если вы используете шнур для подключения подвижного оборудования, гибкость — первый параметр для проверки. Путаница здесь может привести к выходу из строя цепи из-за усталостного разрушения жилы. Честно говоря, многие закупщики упускают это из виду и пытаются применять стандарт там, где нужны узкоспециализированные ТУ для фиксированной прокладки.
Технические требования: от меди до изоляции
ГОСТ 7399-80 детально прописывает все аспекты производства, формируя конечные потребительские свойства. Требования стандарта можно разделить на несколько ключевых блоков. Каждый важен при составлении технических условий на закупку или при проведении входного контроля.
Конструкция и материалы жилы
Токопроводящая жила — исключительно медная, многопроволочная. Это обеспечивает необходимую гибкость. Класс гибкости — не ниже 5-го по ГОСТ 22483. Сечения жил стандартизированы: от 0,35 до 16 мм². Но для шнуров наиболее ходовой диапазон — 0,75–2,5 мм².
Раз за разом при приемке мы проверяем не заявленное сечение, а фактическое. Производители иногда экономят, занижая сечение на несколько процентов. Это ведет к перегреву и риску возгорания под нагрузкой. Самый надежный метод — взвешивание. Отрежьте ровно 1 метр провода, зачистите, взвесьте медную жилу и сравните с таблицей теоретического веса.
Изоляция и оболочка
В базовом исполнении изоляция и оболочка — из поливинилхлоридного (ПВХ) пластиката. Стандарт жестко нормирует стойкость к тепловому старению, механическим воздействиям и сжатию. Важный нюанс, который не всегда очевиден при выборе: толщина изоляции нормируется не только минимальным, но и максимальным значением.
Слишком толстый слой ПВХ — признак некачественного сырья. Чрезмерное наполнение мелом ведет к растрескиванию на морозе и при изгибе. Испытательное напряжение — 200 В переменного тока. Это серьезный запас прочности для номинала в 450 В. Измерение сопротивления необходимо проводить при приведенной к 20°C температуре. Часто забывают сделать это в цеховых условиях, получая некорректные данные.
Стойкость к воздействиям
Отдельное внимание уделено стойкости к изгибу. На практике часто сталкиваюсь с тем, что дешевые несертифицированные аналоги не выдерживают циклических испытаний. Изоляция дубеет, трескается, а жила ломается. ГОСТ 7399-80 предъявляет к этому параметру строгие требования. Это напрямую влияет на долговечность шнура питания в условиях реальной эксплуатации.
Например, постоянное скручивание и раскручивание шнура пылесоса или удлинителя. Если жила не скручена правильно, она переломится внутри изоляции внешне целого провода. Это скрытый дефект, который выявляется только тестом на изгиб.
Бюджет приемки и контроля
Внедрение контроля по ГОСТ 7399-80 требует ресурсов. Здесь важно разделить разовые затраты на оборудование и операционные расходы на реактивы и персонал. Приемка партии — критически важный этап. Формально она ведется по ГОСТ 299-78, но основываясь на требованиях 7399-80.
Выборочному контролю подвергается не менее 10% бухт в партии. Вот практический алгоритм, который мы используем на производстве. Визуальный осмотр: целостность бухты, читаемость маркировки. Цвет изоляции должен соответствовать стандарту для фазных и нулевых проводников. Любое сужение — брак.
Сколько стоит ошибка? Если партия не пройдет входной контроль, цена простоя линии и замены кабеля может превысить стоимость самой закупки в разы. Поэтому инвестиции в грамотную лабораторию окупаются быстро. Ниже приведена сравнительная таблица затрат на контроль.
Ориентировочная стоимость контроля качества
| Параметр | Собственная лаборатория | Аутсорсинг | Экспресс-проверка |
|---|---|---|---|
| Оборудование | от 800 тыс. руб. | 0 руб. | от 1.2 млн руб. |
| Стоимость 1 проверки | ~400-700 руб. (реактивы + ФОТ) | ~1200-2000 руб. | ~150 руб. |
| Точность (по ГОСТ 7399-80) | Высокая (арбитраж) | Высокая (арбитраж) | Средняя (скрининг) |
| Срок получения | 1 день | 2-3 дня | 30 минут |
Как видно из таблицы, для разовых партий выгоднее отдать образец в стороннюю организацию. Но если вы закупаете кабель потоком, своя лаборатория снижает бюджет на контроль в долгосрочной перспективе. Обязательно выборочно производится замер сопротивления изоляции мегомметром на 100 В. Значение должно быть не менее 1 МОм. На практике у качественного кабеля оно на порядки выше.
Сравнение с аналогами
ГОСТ 7399-80 — не единственный документ на кабельную продукцию. Его часто путают с другими стандартами. Ключевые различия представлены в таблице. Это методологическая ошибка, которая ведет к неверным выводам при приемке.
| Параметр | ГОСТ 7399-80 (ШВВП) | ГОСТ 23286-78 (ПВС) | ГОСТ 22483-2012 (Жилы) |
|---|---|---|---|
| Назначение | Соединительные шнуры для приборов | Провода для присоединения приборов | Требования к гибким жилам |
| Условия | Стандартные бытовые | Более тяжелые условия эксплуатации | Базовый стандарт для всех |
| Конструкция | Плоская или круглая | Жилы скручены с заполнением | Не регламентирует изоляцию |
| Стойкость | Стандартная | Повышенная (толстая изоляция) | Определяет классы гибкости |
Как видно из таблицы, ПВС по ГОСТ 23286-78 — это продукция для более суровых условий. В то время как ШВВП по ГОСТ 7399-80 — решение для стандартных бытовых и полупрофессиональных задач. По практике, ГОСТ 7399-80 является более общим и потребительским по сравнению с узкоспециализированными аналогами.
Поставщики и закупка
Где взять качественный провод? Рынок делится на производителей кабельной продукции и дистрибьюторов. При заказе требуйте сертификат соответствия и паспорт партии. Любая уважающая себя кабельная продукция должна иметь сертификат. Запросите его у поставщика в первую очередь.
Берите пробы из середины бухты, а не с начала. Именно здесь часто проявляются технологические дефекты, возникшие в начале производственного цикла. Вскройте бухту и осмотрите первые 5-10 метров. Стираемая, нечеткая маркировка — первый признак кустарного производства.
Поставщиков оборудования стоит искать среди специализированных компаний, работающих с метрологией. Дешевые аналоги измерительных приборов могут не обеспечить требуемую точность. Это сведет на нет всю методику контроля. Не гонитесь за дешевизной. Цена меди и качественного пластиката — лакмусовая бумажка.
Сильное отклонение в меньшую сторону от рыночной стоимости почти всегда означает нарушение технических условий. Уменьшение сечения, использование вторсырья, ломовой меди. Проверка на гибкость и запах поможет отсеять брак. Согните провод в нескольких местах. Он не должен оказывать чрезмерного сопротивления. Резкий химический запах — признак некачественного ПВХ-сырья.
Дефекты и риски
Что может пойти не так при приемке шнура? Наиболее вероятные дефекты, которые мы выявляем, часто скрыты от глаз. Нескрученная жила. В стандарте прямо указано, что жилы должны быть скручены. В дешевых подделках проволоки просто лежат параллельно. Это ухудшает гибкость и механическую стойкость.
Вмятина на изоляции. Часто говорит о нарушении технологии экструзии или использовании вторичного сырья. Неравномерность толщины изоляции или ее сползание с токоведущей жилы. Цвет жил. Соответствие общепринятой цветовой кодировке обязательно. Синий — ноль, желто-зеленый — земля, коричневый или белый — фаза.
Несоответствие ведет к ошибкам при подключении и риску электротравмы. Хранение тоже важно. Провод после приемки должен храниться в закрытых помещениях. Вдали от солнечного света и источников тепла. ПВХ-изоляция подвержена старению. И это важно: не ограничивайтесь мегомметром на 100 В. Обязательно проведите испытание на пробой в водной ванне напряжением 200 В.
Вопросы по закупке и контролю
Можно ли использовать ГОСТ 7399-80 для стационарной проводки?
Нет, стандарт предназначен для соединительных шнуров приборов. Для стационарной прокладки нужны другие нормативы (например, ПВС).
Какая стоимость проверки в сторонней лаборатории?
В среднем от 1200 до 2000 рублей за пробу, в зависимости от региона и срочности.
Где купить сертифицированный провод?
У официальных дистрибьюторов кабельных заводов или напрямую у производителей с действующим сертификатом.
Чем опасен заниженный допуск по сечению?
Перегрев под нагрузкой, риск возгорания, выход оборудования из строя. Проверяйте фактическое сечение взвешиванием.
В заключение, ГОСТ 7399-80 — это рабочий инструмент, который позволяет отсеять некачественную продукцию. Его глубокое понимание — признак высокой квалификации инженерно-технического персонала. Помните: скупой платит дважды, а в вопросах электробезопасности — цена ошибки неизмеримо высока.
