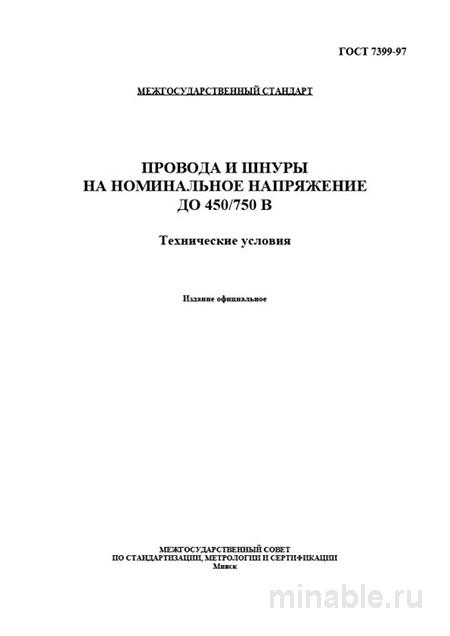

Электробезопасность начинается с правильного выбора провода. Ошибка в сечении на 10% или некачественная изоляция могут привести к перегреву, короткому замыканию и простою линии. ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия» — это рабочий инструмент для инженеров, технологов и закупщиков, который помогает избежать таких рисков. В статье разберем, как применять стандарт на практике и на что смотреть при заказе кабельной продукции.
Документ охватывает огромный пласт продукции: от монтажных проводов в станках ЧПУ до шнуров питания для промышленного инструмента. Вот в чём загвоздка: стандарт включает как одножильные жесткие провода, так и многожильные гибкие шнуры. Путаница здесь ведет к усталостному разрушению жилы и выходу цепи из строя. Если вы планируете купить провод для подвижного оборудования, гибкость — первый параметр для проверки.
Область применения стандарта
ГОСТ 7399-97 распространяется на провода и шнуры для стационарной и подвижной прокладки в сетях до 450/750 В. Это напряжение между фазой и нейтралью (450 В) и между фазами (750 В). На практике стандарт покрывает продукцию общего назначения: силовые кабели, монтажные провода, бытовые и промышленные шнуры.
Важный момент: стандарт не подходит для высоковольтных линий или специализированных кабелей (бронированных, огнестойких). Его сила — в универсальности для массового электромонтажа. Честно говоря, многие закупщики упускают это из виду и пытаются применять ГОСТ 7399-97 там, где нужны узкоспециализированные ТУ.
Технические требования: на что смотреть технологу
Требования стандарта делятся на ключевые блоки. Каждый важен при составлении ТЗ на закупку или входном контроле.
Материалы и конструкция жилы
Стандарт жестко регламентирует материалы: медная проволока по ГОСТ 22483, изоляция из ПВХ-пластиката или резины. Критически важно сечение. Раз за разом при приемке мы проверяем не заявленное, а фактическое сечение — путем взвешивания отрезка и пересчета. Производители иногда экономят, занижая сечение на 3-5%, что ведет к перегреву под нагрузкой.
Геометрия и электрические параметры
ГОСТ 7399-97 предъявляет четкие требования к толщине изоляции, наружному диаметру, сопротивлению жилы. Например, для сечения 1.5 мм² сопротивление постоянному току не должно превышать 12.1 Ом/км. Это параметр, который легко проверить на мостовых установках. Тонкость: измерение проводят при 20°C, что часто забывают в цеховых условиях.
Испытания на стойкость к нагреву, давлению, изгибу — обязательны. На практике именно тест на растрескивание при изгибе в холоде (для марок ХЛ) выявляет некондицию. Партия может проходить все замеры размеров, но рассыпаться при монтаже зимой.
Бюджет закупки и приемки
Внедрение контроля по ГОСТ 7399-97 требует ресурсов. Здесь важно разделить разовые затраты на оборудование и операционные расходы на реактивы и персонал.
Приемка партии — многоэтапный процесс. Выборочному контролю подвергают не менее 10% бухт. Практический алгоритм:
- Визуальный осмотр: целостность бухты, читаемость маркировки, цвет изоляции.
- Проверка геометрии: штангенциркулем замеряем диаметр жилы и толщину изоляции на 5 участках.
- Измерение сопротивления: главный электрический параметр, погрешность комплекса должна быть поверена.
- Испытание на растяжение: для гибких шнуров — обязательно, жила не должна обламываться после цикла перегибов.
Сколько стоит ошибка? Если партия не пройдет входной контроль, цена простоя линии и замены кабеля может превысить стоимость самой закупки в разы. Поэтому инвестиции в грамотную лабораторию окупаются быстро.
Ориентировочная стоимость контроля качества
| Параметр | Собственная лаборатория | Аутсорсинг | Экспресс-проверка |
|---|---|---|---|
| Оборудование | от 800 тыс. руб. | 0 руб. | от 1.2 млн руб. |
| Стоимость 1 проверки | ~400-700 руб. (реактивы + ФОТ) | ~1200-2000 руб. | ~150 руб. |
| Точность (по ГОСТ 7399-97) | Высокая (арбитраж) | Высокая (арбитраж) | Средняя (скрининг) |
| Срок получения | 1 день | 2-3 дня | 30 минут |
Как видно, для разовых партий выгоднее аутсорсинг. Но при потоковой закупке своя лаборатория снижает бюджет на контроль в долгосроке.
Сравнение стандартов
ГОСТ 7399-97 часто путают с другими документами. Это методологическая ошибка, ведущая к неверным выводам при приемке.
| Параметр | ГОСТ 7399-97 | ГОСТ 6323-79 | ГОСТ 22483-2012 |
|---|---|---|---|
| Назначение | Бытовые и промышленные сети, подключение оборудования | Монтаж установок, станков, аппаратов | Требования к токопроводящим жилам |
| Ключевое отличие | Универсальность, акцент на гибких шнурах | Стационарная прокладка, монтажные провода | Базовый стандарт: классы гибкости, сопротивление |
| Гибкость жил | Диапазон: от жестких до особо гибких | В основном 3-5 класс (менее гибкие) | Определяет все классы (1-6) для других ГОСТ |
| Допуски по сечению | Строго по ГОСТ 22483 | Аналогично | Устанавливает сами допуски и методы контроля |
По практике, ГОСТ 7399-97 — более общий и потребительский документ. Он напрямую опирается на требования базового стандарта к жилам. Но есть нюанс: при закупке всегда указывайте ссылку на сам ГОСТ 7399-97 в ТЗ, чтобы исключить поставку по мягким ТУ.
Поставщики и закупка
Где взять качественный провод? Рынок делится на производителей кабельной продукции и дистрибьюторов.
При заказе требуйте сертификат соответствия и паспорт партии. Берите пробы из середины бухты, а не с начала — там чаще скрыт брак. Самый надежный метод контроля сечения — взвешивание: отрежьте 1 метр, зачистите, взвесьте медную жилу и сравните с таблицей теоретического веса по ГОСТ 22483.0.
Поставщиков оборудования стоит искать среди специализированных компаний, работающих с метрологией. Дешевые аналоги измерительных приборов могут не обеспечить требуемую точность, что сведет на нет всю методику контроля.
Дефекты и риски
Что может пойти не так при приемке провода?
- Неоднородность изоляции по длине: выявляется при визуальном осмотре и испытании на пробой.
- «Сплющенные» жилы в многопроволочных проводниках: резко снижают гибкость и вибростойкость.
- Заниженное сечение: ведет к перегреву, проверяется взвешиванием.
- Старение ПВХ-изоляции: провод должен храниться в закрытых помещениях, вдали от солнца и тепла.
Внешний вид тоже важен. Бухты не должны иметь повреждений, маркировка — читаемой. Цвет изоляции должен соответствовать стандарту для фазных и нулевых проводников. И это важно: не ограничивайтесь мегомметром на 100 В. Обязательно проведите испытание на пробой в водной ванне напряжением 200 В — это выявит скрытые микродефекты.
Вопросы по закупке и контролю
Можно ли применять ГОСТ 7399-97 для высоковольтных линий?
Нет, стандарт действует только для сетей до 450/750 В. Для высоких напряжений нужны другие нормативы.
Какая стоимость проверки в сторонней лаборатории?
В среднем от 1200 до 2000 рублей за пробу, в зависимости от региона и срочности.
Где купить сертифицированный провод?
У официальных дистрибьюторов кабельных заводов или напрямую у производителей с действующим сертификатом.
Чем опасен заниженный допуск по сечению?
Перегрев под нагрузкой, риск возгорания, выход оборудования из строя. Проверяйте фактическое сечение взвешиванием.
ГОСТ 7399-97, при всей кажущейся простоте, — тщательно проработанный документ. Его глубокое понимание и скрупулезное применение — это не бюрократия, а эффективный инструмент обеспечения качества. Помните: скупой платит дважды, а в вопросах электробезопасности — цена ошибки неизмеримо высока.
