Описание

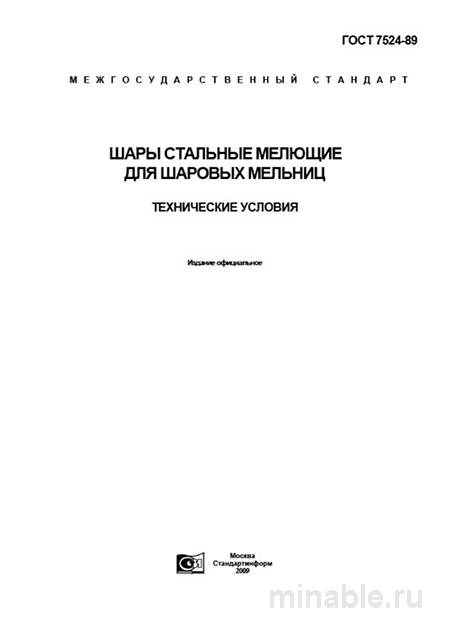

Для технолога или механика, чьё производство связано с измельчением сырья, мелющие шары — ключевой инструмент. Их качество напрямую влияет на удельный расход электроэнергии, производительность мельницы и износ футеровки. Стандарт ГОСТ 7524-89 «Шары стальные мелющие для шаровых мельниц. Технические условия» — фундаментальный документ, регламентирующий этот продукт. Спустя десятилетия он остаётся основным руководством для производителей и потребителей в СНГ. Разберём его с практической точки зрения.
Речь идёт именно о мелющих телах для промышленного оборудования, работающего в условиях высоких ударных и абразивных нагрузок. Это не шарики для подшипников и не элементы винтов. Область применения диктует жёсткие требования к материалу, геометрии и прочности. И это важно.
Важный нюанс, который часто упускают: твердость должна быть обеспечена по всей глубине сечения шара, а не только на поверхности. Шар с «мягкой сердцевиной» быстро разрушится. На практике мы всегда требуем от поставщика протоколы испытаний на поперечном шлифе. Вот в чём загвоздка: цена за тонну может быть ниже, но расход вырастет в разы.
Если коротко: грамотное применение ГОСТ 7524-89 помогает избежать переплат и простоев. Некачественные шары ведут к росту затрат на электроэнергию и ремонт мельницы. А это уже не просто расходы, это потеря дохода. Поэтому ссылку на Сталь ШХ15 в спецификации стоит проверять особо внимательно.
Назначение и область применения стандарта
Стандарт устанавливает технические условия на изготовление стальных шаров для измельчения материалов в шаровых мельницах мокрого и сухого помола. Это цемент, руда, керамика, силикаты. Документ охватывает весь спектр промышленного помола, где требуется высокая износостойкость и ударная вязкость.
На практике это означает, что технические условия на поставку всегда ссылаются на базовые требования ГОСТ 7524-89. Заказчик получает гарантию унифицированного качества. Производитель — чёткие критерии для контроля. А инженер — понятный алгоритм действий при входном контроле.
Важно понимать: стандарт не описывает методы самого помола. Он отвечает на вопрос «КАКИЕ ТРЕБОВАНИЯ?» к мелющему телу. Технология помола регламентируется другими документами. Но без правильного шара даже самая совершенная мельница не выйдет на проектную мощность.
Материалы и требуемая твердость
Стандарт предъявляет четкие требования к химическому составу и твердости. Шары изготавливаются из стали ШХ15 и других марок, прошедших объемную закалку. Требуемая твердость варьируется в зависимости от диаметра. Это критично для эффективности помола.
Для шаров диаметром от 40 до 60 мм твердость должна быть не менее 56 HRC. Для шаров диаметром свыше 60 мм — не менее 55 HRC. Отклонение от этих норм ведет к быстрому износу или разрушению. Честно говоря, многие поставщики экономят именно на режиме закалки.
Поэтому при приёмке обязательно требуйте протоколы с указанием твердости по сечению. Не ограничивайтесь поверхностными замерами. Это тот случай, когда формальный подход может дорого обойтись. Кстати, многие лаборатории экономят именно на этом этапе.
Геометрия и группы точности изготовления
Стандарт устанавливает четыре группы точности изготовления шаров, но в реальной промышленности наиболее востребованы две. Первая группа имеет предельное отклонение по диаметру ±0.5%. Используется для точных и высокоэффективных мельниц. Вторая группа — ±1%. Наиболее распространенный вариант для большинства задач.
Отклонение от сферичности (овальность) не должно превышать указанные допуски на диаметр. Раз за разом при приемке мы проверяем не только диаметр штангенциркулем, но и овальность. Пускаем несколько случайно выбранных шаров по идеально ровной плите – серьезное биение сразу видно.
Геометрия влияет на нагрузку на футеровку. Неправильная форма создает точки повышенного давления. А это уже риск преждевременного выхода из строя футеровки мельницы. Вот в чём загвоздка: экономия на точности может стоить миллионов на замене брони.
Контроль качества и методы испытаний
Помимо твердости, стандарт регламентирует отсутствие дефектов, проверяемое визуально: раковин, трещин, закатов. Особое внимание уделяется испытанию на прочность (дробимость). Шар не должен разрушаться под нагрузкой, равной 3.5-кратной его массе. Это критически важный тест.
Эти испытания имитируют реальные ударные нагрузки в мельнице. Шар, прошедший тест, гарантированно выдержит условия эксплуатации. Стандарт гарантирует, что продукция, соответствующая требованиям, не рассыпется в первые часы работы.
На практике часто сталкиваюсь с двумя типами дефектов. Недокал: мягкий шар быстро изнашивается, увеличивая удельный расход. Перекал: чрезмерная твердость ведет к хрупкости. Такой шар раскалывается при первом же серьезном ударе. Идеал — оптимальная твердость в сочетании с высокой ударной вязкостью.
Сравнение стандартов и стоимость продукции
ГОСТ 7524-89 — не единственный документ на стальные шары. Часто его путают с ГОСТ 3722-81, что является грубой ошибкой. Приведем сравнение в таблице. Ниже также указаны ориентировочные цены на продукцию разных групп точности.
| Параметр | ГОСТ 7524-89 (Мелющие) | ГОСТ 3722-81 (Подшипниковые) | Цена за тонну (руб.) |
|---|---|---|---|
| Назначение | Измельчение материалов (ударные нагрузки) | Работа в подшипниках качения | — |
| Ключевое требование | Объемная твердость и вязкость | Поверхностная твердость, износостойкость | — |
| Материал | Сталь ШХ15, объемная закалка | Сталь ШХ15, закалка ТВЧ | — |
| Допуски | ±0.5% – ±3% от номинала | ±0.0325% (крайне жесткие) | — |
| Шары 40-60 мм | Группа точности 1-2 | Класс точности подшипника | 85 000–120 000 |
| Шары >60 мм | Группа точности 2-3 | Не применяются | 75 000–105 000 |
Как видно из таблицы, это принципиально разные продукты. Попытка использовать подшипниковые шары в мельнице приведет к их мгновенному разрушению. А установка мелющих шаров в подшипник — к катастрофическому износу. Цена за тонну варьируется в зависимости от диаметра и группы точности.
Бюджет закупки и расчёт окупаемости
При планировании закупок важно учитывать не только стоимость шаров, но и затраты на замену, простои мельницы и расход электроэнергии. Ориентировочная структура бюджета: закупка шаров — 40–50%, логистика и разгрузка — 10–15%, замена и обслуживание — 20–25%, резерв — 5–10%.
Окупаемость партии зависит от удельного расхода на тонну продукции. В среднем, качественные шары окупаются за 6–12 месяцев за счёт снижения расхода и повышения производительности. Но это при условии соблюдения требований к твёрдости и геометрии.
Поэтому инвестиции в сертифицированную продукцию — это не переплата, а страховка от будущих потерь. Кстати, некоторые поставщики предлагают отсрочку платежа, что может снизить нагрузку на бюджет. А расходы на простой мельницы часто недооценивают.
Выбор поставщика: чек-лист приёмки
Техническое задание — это всё. В заявке и договоре на закупку всегда четко указывайте: «Шары стальные мелющие по ГОСТ 7524-89, группа точности 2, твердость не менее 56 HRC». Это исключит поставку продукции общего назначения. Требуйте сопроводительную документацию.
На что смотреть при входном контроле: замер диаметра и овальности штангенциркулем (10-20 шт. из разных мест партии). Визуальный осмотр на отсутствие трещин, раковин, окалины. Выборочная проверка твердости на склерометре ТР. Это золотой стандарт.
Также проверьте упаковку. Шары должны быть упакованы в прочные мешки или контейнеры, исключающие их перемешивание и контакт с влагой. Мелочи? Да. Но именно они часто становятся причиной коррозии при хранении. И тут уже речь идёт о серьёзных суммах.
Типичные дефекты при приёмке и скрытые риски
Частая ошибка — формальный подход к документации. Бумага есть, а реальные параметры не проверены. Вторая ошибка — экономия на инструменте для контроля. Дешёвый штангенциркуль может дать погрешность. А это уже необратимое решение о приёмке брака.
Ещё один риск — неправильное хранение до загрузки в мельницу. Шары, оставленные под открытым небом, могут покрыться коррозией. А это уже изменение поверхностных свойств. Вот в чём загвоздка: стандарт требует определённых условий хранения, но на практике это не всегда соблюдается.
Поэтому включайте в договор с поставщиками пункты о проверке условий хранения и транспортировки. Это не бюрократия, а реальная защита инвестиций.
А что если шары уже загружены, а проблемы проявились позже? Тогда затраты на выгрузку и замену будут в разы выше первоначальной экономии. По практике, 7 из 10 случаев повышенного расхода связаны с нарушением требований к твердости или геометрии.
Какой вывод? Не гонитесь за минимальной ценой. Смотрите на совокупную стоимость владения. И требуйте от поставщика прозрачности на всех этапах производства и контроля.
Почему так? Потому что надёжные мелющие тела — это не статья расходов, а актив, который приносит доход. И ГОСТ 7524-89 — инструмент, который помогает этот актив защитить.
Какие шары выбрать для вашей мельницы? Зависит от типа помола и бюджета. Но если сомневаетесь — начните с консультации у независимого эксперта. Это небольшие затраты, которые могут сэкономить сотни тысяч в будущем.
И последнее: не забывайте про документацию. Без неё даже самые качественные шары не пройдут приёмку. А значит, мельница встанет. А простой — это всегда убытки.
Для особых случаев (например, для особо абразивных руд) всегда есть дополнительные требования, которые могут вносить изменения в стандарт. Приоритет всегда за более строгим документом. Сравнение с ГОСТ 3722-81 помогает избежать ошибок.
