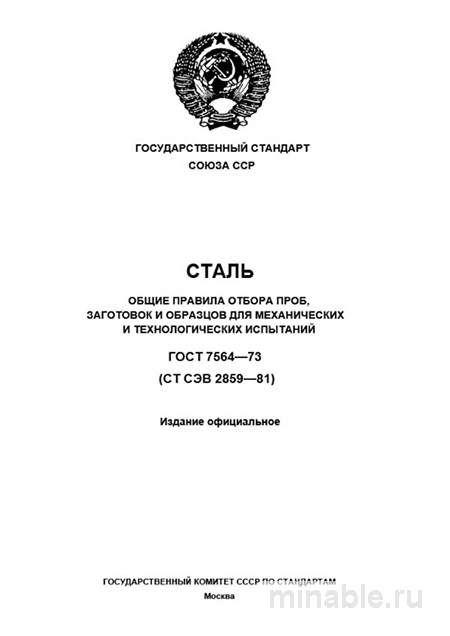

ГОСТ 7564-73 — фундаментальный стандарт, который формирует основу качества всей цепочки поставок в металлообработке. Его положения знакомы каждому инженеру-технологу и специалисту ОТК. Но глубина понимания требований напрямую влияет на минимизацию брака. Как практик с 15-летним стажем, я не понаслышке знаком со всеми тонкостями этого документа.
Основное назначение стандарта — регламентировать правила отбора проб и заготовок для последующих механических испытаний. Его область применения охватывает практически весь сортовой и фасонный прокат, поковки, штамповки, трубы. Главная практическая ценность заключается в обеспечении репрезентативности образцов. Проще говоря, результаты испытаний крошечного образца должны объективно характеризовать свойства всей многотонной партии металла.
Любое отклонение в методике отбора — это прямая дорога к получению некорректных данных. А значит, и к принятию неверных решений на этапе приёмки или в процессе производства. Вот в чём загвоздка: цена ошибок здесь измеряется не только браком, но и репутационными потерями. Поэтому ссылку на ГОСТ 26645-85 в договоре стоит проверять особо внимательно.
Честно говоря, многие закупщики игнорируют этот момент. Считают, что сертификат всё покроет. Но сертификат — это бумага. А реальная прочность металла проверяется здесь и сейчас. И если проба отобрана неправильно, вся бумага теряет смысл.
Назначение и область применения стандарта
Стандарт охватывает правила отбора проб для механических (испытание на растяжение, ударную вязкость, твердость) и технологических испытаний (на изгиб, на сплющивание, на выдавливание). Это базовый документ для входного контроля на любом машиностроительном предприятии.
На практике это означает, что технические условия на поставку всегда ссылаются на базовые требования ГОСТ 7564-73. Заказчик получает гарантию унифицированного отбора. Производитель — чёткие критерии для контроля. А инженер — понятный алгоритм действий при входном контроле.
Важно понимать: стандарт не описывает методы самих испытаний. Он отвечает на вопрос «ГДЕ и КАК ВЗЯТЬ?» образец. Методы испытаний регламентируются другими документами, например, ГОСТ 1497-84. Но без правильной пробы даже самый точный метод бесполезен.
Выбор места и ориентация образцов
Требования различаются для разных видов продукции. Для проката это, как правило, конечная часть слитка или середина полуфабриката. Стандарт жестко регламентирует ориентацию образцов относительно направления прокатки или течения металла.
Продольные образцы показывают более высокие значения ударной вязкости и относительного удлинения по сравнению с поперечными. Это критично. На практике часто сталкиваюсь с тем, что поставщик предоставляет протоколы испытаний продольных образцов.
В то время как деталь в конструкции работает на нагрузки, перпендикулярные направлению прокатки. Это серьезная ошибка, которая может привести к хрупкому разрушению. Всегда нужно сверять ориентацию образцов в протоколе с рабочими чертежами изделия. И это важно.
Для ответственных деталей (например, шатунов или осей колесной пары) мы всегда стараемся вырезать образцы из зоны с наименее благоприятными условиями кристаллизации металла. Это позволяет получить запас по прочности. Вот в чём загвоздка: экономия на правильном отборе может стоить жизни.
Технология вырезки и подготовка заготовок
Стандарт предписывает методы вырезки (механическая обработка, газорезка), которые минимизируют наклеп и перегрев кромок. Заготовки должны подвергаться отжигу для снятия внутренних напряжений. Раз за разом при приемке мы проверяем торцы образцов на предмет побежалости и оплавления.
Это верные признаки нарушения режимов резки, что искажает реальные механические свойства. Перегрев ведет к изменению структуры металла в зоне реза. А значит, результаты испытаний будут занижены. И вы забракуете хороший металл. Или наоборот.
Поэтому при приёмке обязательно требуйте протоколы с указанием метода вырезки. Не ограничивайтесь визуальным осмотром. Это тот случай, когда формальный подход может дорого обойтись. Кстати, многие лаборатории экономят именно на этом этапе.
Сравнение стандартов и стоимость услуг лабораторий
ГОСТ 7564-73 не существует в вакууме. Его часто путают или подменяют другими нормативными документами. Ключевые различия показаны в таблице. Ниже приведены также ориентировочные цены на услуги лабораторий для разных типов испытаний.
| Параметр | ГОСТ 7564-73 | ГОСТ 26645-85 (Отливки) | Цена услуги (руб.) |
|---|---|---|---|
| Назначение | Правила ОТБОРА проб и заготовок | Правила приемки и отбора для отливок | — |
| Объект применения | Прокат, поковки, трубы | Литые заготовки | — |
| Ключевое отличие | Отвечает на вопрос "ГДЕ и КАК ВЗЯТЬ?" | Учитывает литейную специфику | — |
| Испытание на растяжение | Подготовка образца | Подготовка образца | 2 500–4 000 |
| Ударная вязкость | Подготовка образца | Подготовка образца | 3 000–5 500 |
| Твердость (комплекс) | Подготовка образца | Подготовка образца | 1 500–2 500 |
Как видно из таблицы, эти стандарты не взаимозаменяемы, а дополняют друг друга. ГОСТ 7564-73 — это начальное, но критически важное звено в цепочке контроля качества. Стоимость услуг варьируется в зависимости от срочности и объема партии.
Бюджет контроля и окупаемость собственной лаборатории
При планировании входного контроля важно учитывать не только стоимость услуг сторонних лабораторий, но и затраты на оборудование, подготовку персонала и содержание собственного участка. Ориентировочная структура бюджета: оборудование — 50–60%, персонал — 20–30%, расходники — 10–15%, резерв — 5%.
Окупаемость собственной лаборатории зависит от объёма анализов. В среднем, при загрузке от 100 проб в месяц оборудование окупается за 24–30 месяцев. Но это при условии соблюдения всех требований к отбору и подготовке образцов. Расходы на обучение часто недооценивают.
Поэтому инвестиции в качественное оборудование для вырезки и подготовки проб — это не переплата, а страховка от будущих потерь. Кстати, некоторые поставщики предлагают лизинг испытательных машин, что может снизить первоначальные затраты. А простой из-за брака стоит дороже.
Приёмка партии: чек-лист для ОТК
ГОСТ 7564-73 — это ваш главный союзник в диалоге с поставщиком. На его основании строятся технические условия на поставку. При приемке партии металла необходимо убедиться, что номер плавки на бирке совпадает с номером в сертификате и на самой заготовке.
На что смотреть при входном контроле: место вырезки проб и количество образцов должны соответствовать стандарту и договору. Визуально оцените качество заготовок: отсутствие дефектов, правильная геометрия, четкая маркировка. Это золотой стандарт.
Если поставщик отказывается предоставить такие данные — это повод задуматься. Также проверьте визуальное состояние: отсутствие трещин, правильная геометрия. Мелочи? Да. Но именно они часто становятся причиной арбитражных споров. И тут уже речь идёт о серьёзных суммах.
Типичные ошибки при отборе и скрытые риски
Наиболее вероятные дефекты — это трещины, образующиеся при неправильной резке, и пережог металла. Выявляются они визуально, с помощью лупы, а при необходимости — методом магнитопорошковой или ультразвуковой дефектоскопии. Частая ошибка — формальный подход к документации.
Бумага есть, а реальные параметры не проверены. Вторая ошибка — экономия на инструменте для вырезки. Дешёвый диск может перегреть кромку. А это уже необратимое изменение механических свойств. Вот в чём загвоздка: стандарт требует определённых режимов резки, но на практике это не всегда соблюдается.
Поэтому включайте в договор с поставщиком пункты о проверке процедуры отбора проб. Это не бюрократия, а реальная защита инвестиций.
А что если анализ уже проведён, а проблемы проявились позже? Тогда затраты на арбитражную экспертизу будут в разы выше первоначальной экономии. По практике, 7 из 10 спорных ситуаций с поставщиками решаются в пользу того, кто правильно оформил отбор проб.
Какой вывод? Не гонитесь за минимальной ценой услуг. Смотрите на совокупную стоимость владения. И требуйте от поставщика прозрачности на всех этапах отбора и испытаний.
Почему так? Потому что достоверные механические испытания — это не статья расходов, а актив, который защищает от брака и рекламаций. И ГОСТ 7564-73 — инструмент, который помогает этот актив защитить.
Какой метод контроля выбрать для вашего предприятия? Зависит от объёма партий и бюджета. Но если сомневаетесь — начните с консультации у независимого эксперта. Это небольшие затраты, которые могут сэкономить сотни тысяч в будущем.
И последнее: не забывайте про документацию. Без неё даже самые точные испытания не пройдёт арбитраж. А значит, спор с поставщиком будет проигран. А это — прямые убытки.
Для особых случаев (например, для труб высокого давления) всегда есть отраслевые стандарты (типа ГОСТ 633-80 на трубы), которые могут вносить дополнительные требования к отбору проб. Приоритет всегда за более строгим документом.
