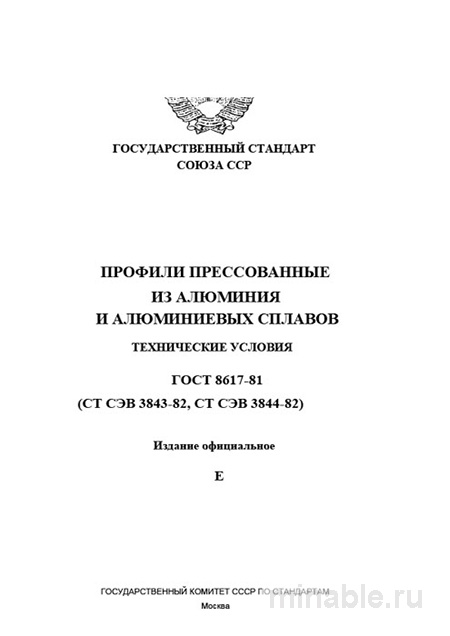

Обзор ГОСТ 8617-81: Практическое руководство для инженера
В области машиностроения каждый элемент конструкции должен идеально соответствовать общим техническим требованиям. Качество и точность материалов являются основополагающими для обеспечения бесперебойной эксплуатации изделий. ГОСТ 8617-81 «Профили прессованные из алюминия и алюминиевых сплавов. Технические условия» представляет собой важный нормативный документ, который уже на протяжении многих лет обеспечивает надежность и предсказуемость при работе с алюминиевыми профилями. В данном обзоре рассматриваются ключевые аспекты этого стандарта с точки зрения инженера, для которого его положения являются руководством в повседневной профессиональной деятельности.
Цель и назначение стандарта
Стандарт регламентирует требования к прессованным алюминиевым профилям, включая прутки, полосы и шины, которые могут использоваться как в качестве готовых изделий, так и в качестве полуфабрикатов для последующей обработки. Область применения данных профилей чрезвычайно широка и охватывает такие отрасли, как авиастроение, автомобилестроение, производство мебели, электротехники, а также изготовление оконных и фасадных конструкций.
Основное значение стандарта заключается в установлении единого и унифицированного подхода к производству и приемке алюминиевых профилей, что обеспечивает четкое взаимодействие между производителем и заказчиком. Применение данного стандарта позволяет инженеру или технологу точно определить характеристики и допуски продукции, что критически важно при проектировании и обработке деталей.
Основные требования стандарта
ГОСТ 8617-81 детально описывает ключевые параметры, влияющие на качество алюминиевых профилей.
Материалы и прочностные характеристики
Стандарт охватывает профили, изготовленные из различных марок алюминия и алюминиевых сплавов, от мягких до высокопрочных. Для каждой марки предусмотрены определенные характеристики, такие как предел прочности, предел текучести и другие механические свойства.
Важно отметить, что для сплавов, подвергающихся термической обработке, механические свойства указываются после проведения соответствующих процедур. В случае поставки неупрочненного профиля его прочностные характеристики будут ниже, что необходимо учитывать при заказе.
Размеры и допуски
ГОСТ 8617-81 устанавливает три класса точности алюминиевых профилей:
-
Повышенная точность — для деталей, не требующих дополнительной обработки.
-
Нормальная точность — наиболее распространенный класс, предназначенный для последующей обработки.
-
Пониженная точность — для конструкций, где допустимы значительные отклонения от заданных размеров.
Допуски распространяются на линейные размеры, кривизну и угловые параметры профилей. Следует учитывать, что даже незначительные отклонения в геометрии могут привести к браку при последующей механической обработке.
Контроль качества
Приемка партии алюминиевых профилей является ответственным этапом, требующим соблюдения установленных процедур.
Первичные проверки
-
Проверка маркировки и сопроводительной документации: необходимо удостовериться в соответствии марки сплава, состояния поставки и класса точности данным, указанным в сертификате соответствия. Несоответствие этих параметров является основанием для предъявления претензий к поставщику.
-
Внешний осмотр: проводится визуальная оценка поверхности профиля на наличие дефектов, таких как трещины, сколы, неровности и другие несоответствия.
-
Проверка размеров и прямолинейности: используются калибры и измерительные инструменты для определения соответствия геометрических параметров заданным значениям.
-
Испытания на прочность: в случае необходимости проводятся испытания на твердость или испытания на растяжение для подтверждения механических характеристик профиля.
Сравнение с другими стандартами
ГОСТ 8617-81 является универсальным нормативным документом, применимым в большинстве случаев. Для специализированных задач могут использоваться другие стандарты, предъявляющие более жесткие требования к продукции.
/ Параметр / ГОСТ 8617-81 / ГОСТ 22233-2007 (Профили для вагонов) / ГОСТ 13615-2019 (Профили для оконных и фасадных систем) / /-------------------------/---------------------------------------------------------------/--------------------------------------------------------/---------------------------------------------------------/ / Назначение / Профили общего назначения / Профили для вагонов / Профили для оконных и фасадных конструкций / / Марки сплавов / Различные марки алюминия и алюминиевых сплавов / В основном один тип сплава / В основном один тип сплава / / Требования к поверхности/ Допустимы небольшие дефекты / Более строгие требования к гладкости поверхности / Очень высокие требования к гладкости / / Допуски / Три класса точности / Жестче, особенно по прямолинейности / Очень жесткие, под конкретные проектные решения /
Как видно из таблицы, ГОСТ 8617-81 представляет собой универсальный стандарт, подходящий для широкого спектра применения. Специализированные стандарты, такие как ГОСТ 22233-2007 и ГОСТ 13615-2019, предъявляют более жесткие требования к профилям, предназначенным для конкретных областей применения.
Рекомендации для инженеров и специалистов по снабжению
-
При оформлении заказа необходимо четко указывать марку сплава, состояние поставки, класс точности и другие важные параметры профиля.
-
При приемке партии профилей следует использовать только сертифицированные измерительные инструменты и калибры.
-
Перед началом эксплуатации рекомендуется провести проверку нескольких образцов для подтверждения их соответствия требованиям.
-
Для упрочняемых сплавов может потребоваться дополнительная обработка для снятия внутренних напряжений и повышения механических свойств.
ГОСТ 8617-81 остается актуальным нормативным документом, обеспечивающим высокое качество алюминиевых профилей. Понимание его положений позволяет инженерам и специалистам по снабжению правильно выбирать материалы и разрабатывать надежные конструкции.
